一种推拉式电磁锁的制作方法

本发明涉及电磁锁技术领域，具体涉及一种推拉式电磁锁。

背景技术：

目前，现有的电磁锁在接通电源后，才能使锁舌缩回锁体内，即开锁，切断电源后，由于弹簧的作用，锁舌伸出锁体，即上锁。但上述电磁锁在其电路出现如电子元件器损坏或停电等情况后，则无法将锁打开，从而影响了锁具的正常使用。

技术实现要素：

本发明的目的是提供一种能够解决现有技术中存在的问题，在电磁锁电路出现如电子元件器损坏或停电等情况后，仍可保证顺利开锁的推拉式电磁锁。

为了解决背景技术所存在的问题，本发明是采用以下技术方案：一种推拉式电磁锁，包括电磁锁锁体、设于所述电磁锁锁体内的弹簧、与所述电磁锁锁体相匹配的锁舌以及导线，还包括推拉连杆，所述推拉连杆与所述锁舌在电磁锁锁体内的一端的中间位置连接。

进一步地，所述推拉连杆与开锁系统连接，通过所述开锁系统带动推拉连杆作自由伸缩运动。

本发明具有以下有益效果：本发明所述的一种推拉式电磁锁，包括电磁锁锁体、设于所述电磁锁锁体内的弹簧、与所述电磁锁锁体相匹配的锁舌以及导线，还包括推拉连杆，所述推拉连杆与所述锁舌在电磁锁锁体内的一端的中间位置连接；本发明采用上述结构，通过在原有电磁锁的锁舌的另一端中间位置连接有推拉连杆，使其能够像锁舌一样在电磁锁锁体内自由伸缩，这样在电磁锁电路出现如电子元件器损坏或停电等情况后，仍可保证顺利开锁。另外，该推拉式电磁锁设计合理，结构简单，使用方便，易于推广和使用。

附图说明

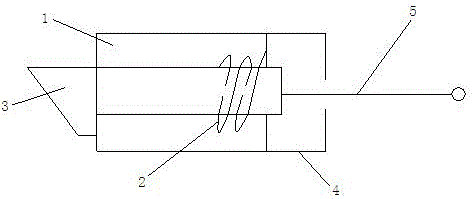

图1为本发明的结构示意图。

具体实施方式

参照图1，本具体实施方式采用以下技术方案：一种推拉式电磁锁，包括电磁锁锁体1、设于所述电磁锁锁体1内的弹簧2、与所述电磁锁锁体1相匹配的锁舌3以及导线4，还包括推拉连杆5，所述推拉连杆5与所述锁舌3在电磁锁锁体1内的一端的中间位置连接。在本实施例中，通过在原有电磁锁的锁舌的另一端中间位置连接有推拉连杆，使其能够像锁舌一样在电磁锁锁体内自由伸缩，这样在电磁锁电路出现如电子元件器损坏或停电等情况后，仍可保证顺利开锁。

具体的，所述推拉连杆5与开锁系统连接，通过所述开锁系统带动推拉连杆5作自由伸缩运动。

本实施例中，这样在电磁锁电路出现如电子元件器损坏或停电等情况后，由于弹簧2的作用，使锁舌3伸出电磁锁锁体1外，即上锁，无法将锁打开，这里可在该电磁锁锁体1的推拉连杆5上加装另一套开锁系统，通过开锁系统带动推拉连杆5作自由伸缩运动，确保开锁顺利。

最后说明的是，以上实施例仅用以说明本发明的技术方案而非限制，本领域普通技术人员对本发明的技术方案所做的其他修改或者等同替换，只要不脱离本发明技术方案的精神和范围，均应涵盖在本发明的权利要求范围当中。
