一种螺旋式缓冲合页的制作方法

本发明涉及五金领域，更具体地说，它涉及一种螺旋式缓冲合页。

背景技术：

目前，普通合页作为建筑门窗的铰接件被广泛的应用，而且采用的都是传统的折合式合页，只是具有铰接作用，在关门过程中，如果靠门自身惯性是无法实现关门，使用者通常需要用力推动门的一侧向门框移动，这种关门方式，容易导致用力过大造成门与门框碰撞声音过大或产生门与门框的巨大冲击，会减少门的使用寿命，为了避免明细碰撞，人们会采用液压缓冲合页，但液压缓冲合页，价格高、体积大，并且使用过程中，容易发生液压油泄露，从而失去缓冲效果，降低使用寿命。。

技术实现要素：

针对现有技术存在的不足，本发明的目的在于提供一种结构简单、使用寿命高的螺旋式缓冲合页，可以有效避免门与门框碰撞。

为实现上述目的，本发明提供了如下技术方案：

一种螺旋式缓冲合页，包括可同轴相对转动的左合页片和右合页片，所述左合页片一侧的上下部设有上套管和下套管，所述右合页片的一侧设有中套管，所述上套管内设有上端盖；所述下套管内设有固定套和下端盖，所述固定套的一端部的侧壁上开设有旋转槽；所述中套管内设有螺杆件；所述螺杆件的一端部套固有弹簧，所述弹簧的一端朝上套管内延伸并且固定在上套管内，所述螺杆件另一端部设有与旋转槽相配合的旋转销轴；当旋转销轴在旋转槽内移动时，会带动螺杆件在中套管内上下移动，此时螺杆件会带动右合页片相对左合页片旋转。

本发明进一步设置：所述下套管内设有阻尼器，所述阻尼器朝向固定套的一端面设有缓冲凹槽，所述螺杆件穿过固定套与阻尼器的缓冲凹槽相配合，当螺杆件在中套管内向下移动时，所述螺杆件会插入缓冲凹槽内。

本发明进一步设置：所述缓冲凹槽设有避让切口，所述螺杆件设有避让销轴，当所述螺杆件会插入缓冲凹槽后，所述避让销轴抵靠在避让切口的一侧壁上，当所述螺杆件拔出缓冲凹槽过程中，所述避让销轴可在避让切口内旋转。

本发明进一步设置：所述上套管内还设有弹簧套管，所述弹簧套管的一端部与上端盖相抵触，另一端部置于中套管内，所述弹簧的一端朝弹簧套管内延伸并且固定在弹簧套管的一端部上。

本发明进一步设置：所述上端盖设有螺纹连接有调节螺钉，所述调节螺钉穿过上端盖与弹簧套管相抵触。

本发明进一步设置：所述旋转槽包括弧形回位槽和水平定位槽，当中套管带动螺杆件在旋转过程中，所述螺杆件的旋转销轴在弧形回位槽移动时，所述螺杆件向上移动，螺杆件会压缩弹簧并且带动弹簧扭转，当所述螺杆件的旋转销轴从弧形回位槽进入水平定位槽时，螺杆件会继续带动弹簧扭转。

本发明进一步设置：所述水平定位槽设有定位凹槽，当旋转销轴在水平定位槽移动时，所述旋转销轴会置于定位凹槽内。

本发明进一步设置：所述螺杆件的中间位置设有限位凸起部，所述中套管的内侧壁设有轴向限位槽，所述限位凸起部可在轴向限位槽内移动。

本发明有益效果：

1.在开门过程中，右合页片会带动螺杆件旋转，当螺杆件在旋转过程中，所述螺杆件会在旋转槽内移动，所述螺杆件与固定套会发生相互交替的轴向相对移动和径向相对移动，此时螺杆件会压缩弹簧，并且同时所述螺杆件也会带动弹簧扭转，当需要关门时，在关门过程中，由于此时被压缩弹簧会释放弹簧力以及弹簧扭转产生的反向力驱使螺杆件在旋转槽内移动，保证螺杆件的旋转力的大小，所述螺杆件会带动右合页片旋转，从而实现关门动作，并不需要使用者用力推动门来实现关门，可以有效避免门与门框碰撞，相对液压合页，具有结构简单，使用寿命长的优点。

2.关门时，所述螺杆件在中套管内向下移动，所述螺杆件会插入缓冲凹槽内，此时阻尼器可以有效降低螺杆件旋转的速度，实现缓冲效果，可以有效避免门与门框碰撞。

3.开门时，所述螺杆件在中套管内向上移动，此时所述螺杆件会拔出缓冲凹槽，所述避让销轴可在避让切口内旋转，可以避免阻尼器阻碍螺杆件旋转，使得开门时更加顺畅省力。

4.通过弹簧套管对弹簧进行固定，便于弹簧安装，同时螺杆件对弹簧的压缩和扭转，不会使得弹簧发生偏移，安装更加可靠。

5.旋转调节螺钉，可以按压弹簧套管，从而可以压紧或者松开弹簧，来改变弹簧对螺杆件的预紧力大小，来实现对螺杆件旋转速度大小调节，从而实现合页开启或者关闭的力度大小调节。

5.导向柱与导向孔配合，对螺杆件旋转移动和直线移动起到导向作用，使得螺杆件和固定凸轮配合更换稳定可靠。

6.在开门过程中，右合页片会带动螺杆件旋转，此时螺杆件的旋转销轴在弧形回位槽上移动，螺杆件与固定套径向相对移动和轴向相对移动，带动弹簧扭转并压缩弹簧，当旋转销轴从弧形回位槽进入水平定位槽时，其中旋转销轴可以在水平定位槽上任意位置停止，实现多角度门停，此时弹簧的压缩量达到最大值，也保证门停的可靠性，当需要关门时，旋转销轴从水平定位槽进入弧形回位槽，此时弧形回位槽的倾斜设置会把弹簧的弹簧力转成螺杆件的旋转力，同时加上弹簧扭转产生反向力也转成螺杆件的旋转力，保证螺杆件的旋转力的大小，所述螺杆件会带动右合页片旋转，从而实现关门动作，结构简单。

7.当旋转销轴移动至水平定位槽时，所述旋转销轴会置于定位凹槽内，可以有效保证旋转销轴从弧形回位槽进入水平定位槽实现门停的可靠性。

8.所述螺杆件通过限位凸起部与轴向限位槽配合，在中套管内做直线运动，结构简单，有效避免螺杆件与中套管发生相对转动。

附图说明

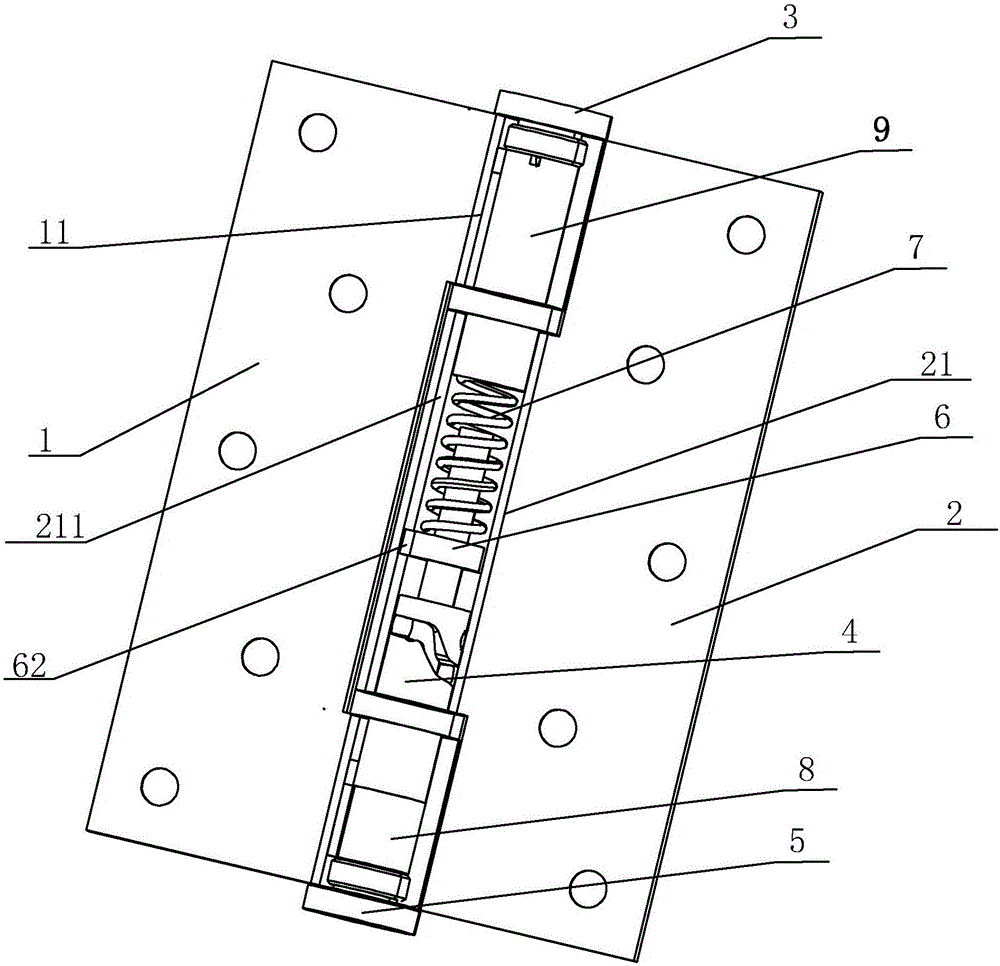

图1为本发明一种螺旋式缓冲合页的结构示意图；

图2为本发明一种螺旋式缓冲合页的剖面结构示意图；

图3为本发明一种螺旋式缓冲合页去除左合页片和右合页片的结构示意图；

图4为固定套的结构示意图；

图5为螺杆件的结构示意图；

图6为阻尼器的结构示意图；

图7为右合页片的结构示意图。

附图标记说明：1、左合页片；11、上套管；12、下套管；2、右合页片；21、中套管；211、轴向限位槽；3、上端盖；4、固定套；41、旋转槽；411、弧形回位槽；412、水平定位槽；4121、定位凹槽；5、下端盖；6、螺杆件；61、旋转销轴；62、限位凸起部；63、避让销轴；7、弹簧；8、阻尼器；81、缓冲凹槽；811、避让切口；9、弹簧套管。

具体实施方式

参照附图1至图7对本发明一种螺旋式缓冲合页做进一步详细说明。

从图1可知，一种螺旋式缓冲合页，包括可同轴相对转动的左合页片1和右合页片2，所述左合页片1一侧的上下部设有上套管11和下套管12，所述右合页片2的一侧设有中套管21，当左合页片1和右合页片2装配时，中套管21置于上套管11与下套管12之间，所述中套管21与上套管11之间设有上密封垫，所述中套管21与下套管12之间设有下密封垫，所述上密封垫和下密封垫与中套管形成储油空腔，在储油空腔填充润滑油。

从图1和图7可知，所述上套管11内设有上端盖3，上端盖3可以通过紧配方式固定在上套管11的上端口上；所述下套管12内设有固定套4和下端盖5，所述下端盖5可以通过紧配方式固定在下套管12的下端口上，其中固定套4一端固定在下套管12内，所述固定套4的另一端部朝中套管21方向延伸，并且在该端部的侧壁上开设有旋转槽41，从图3可知，所述旋转槽41包括弧形回位槽411和水平定位槽412；所述中套管21内设有螺杆件6；所述螺杆件6的一端部套固有弹簧7，所述弹簧7的一端朝上套管11内延伸并且固定在上套管11内，所述螺杆件6另一端部设有与旋转槽41相配合的旋转销轴61，所述螺杆件6的中间位置设有限位凸起部62，所述中套管21的内侧壁设有轴向限位槽211，所述限位凸起部62可在轴向限位槽211内移动，所述螺杆件6通过限位凸起部62与轴向限位槽211配合，在中套管21内做直线运动，结构简单，有效避免螺杆件6与中套管21发生相对转动；当旋转销轴61在旋转槽41内移动时，会带动螺杆件6在中套管21内上下移动，此时螺杆件6会带动右合页片2相对左合页片1旋转，在开门过程中，右合页片2会带动螺杆件6旋转，此时螺杆件6的旋转销轴61在弧形回位槽411上移动，螺杆件6与固定套4径向相对移动和轴向相对移动，带动弹簧7扭转并压缩弹簧7，当旋转销轴61从弧形回位槽411进入水平定位槽412时，其中旋转销轴61可以在水平定位槽412上任意位置停止，实现多角度门停，所述水平定位槽412设有定位凹槽4121，所述旋转销轴61会置于定位凹槽4121内，可以有效保证旋转销轴61从弧形回位槽411进入水平定位槽412实现门停的可靠性，此时弹簧7的压缩量达到最大值，也保证门停的可靠性，当需要关门时，旋转销轴61从水平定位槽412进入弧形回位槽411，此时弧形回位槽411的倾斜设置会把弹簧7的弹簧力转成螺杆件6的旋转力，同时加上弹簧7扭转产生反向力也转成螺杆件6的旋转力，保证螺杆件的旋转力的大小，所述螺杆件会带动右合页片2旋转，从而实现关门动作，结构简单。

所述下套管12内设有阻尼器8，阻尼器为现有技术，在这里就不再赘述了，所述阻尼器8朝向固定套4的一端面设有缓冲凹槽81，所述螺杆件6穿过固定套4与阻尼器8的缓冲凹槽81相配合，当螺杆件6在中套管21内向下移动时，所述螺杆件6会插入缓冲凹槽81内，使得关门时，所述螺杆件6在中套管21内向下移动，所述螺杆件6会插入缓冲凹槽81内，此时阻尼器8可以有效降低螺杆件6旋转的速度，可以有效避免门与门框碰撞。

从图5可知，所述缓冲凹槽81设有避让切口811，所述螺杆件6设有避让销轴63，当所述螺杆件6会插入缓冲凹槽81后，所述避让销轴63抵靠在避让切口811的一侧壁上，使得开门时，所述螺杆件6在中套管21内向上移动，此时所述螺杆件6会拔出缓冲凹槽81，所述避让销轴63可在避让切口811内旋转，可以避免阻尼器8阻碍螺杆件6旋转，使得开门时更加顺畅省力。

在所述上套管11内还设有弹簧套管9，所述弹簧套管9的一端部与上端盖3相抵触，另一端部置于中套管21内，所述弹簧7的一端朝弹簧套管9内延伸并且固定在弹簧套管9的一端部上，通过弹簧套管9对弹簧7进行固定，便于弹簧7安装，同时螺杆件6对弹簧7的压缩和扭转，不会使得弹簧7发生偏移，安装更加可靠。

所述上端盖3设有螺纹连接有调节螺钉，所述调节螺钉穿过上端盖3与弹簧套管9相抵触，旋转调节螺钉，可以按压弹簧套管9，从而可以压紧或者松开弹簧7，来改变弹簧7对螺杆件6的预紧力大小，来实现对螺杆件6旋转速度大小调节，从而实现合页开启或者关闭的力度大小调节。

在开门过程中，右合页片2会带动螺杆件6旋转，此时螺杆件6的旋转销轴61在弧形回位槽411上移动，螺杆件6与固定套4径向相对移动和轴向相对移动，带动弹簧7扭转并压缩弹簧7，此时螺杆件6会向上移动，此时所述螺杆件6会拔出缓冲凹槽81，所述避让销轴63可在避让切口811内旋转，可以避免阻尼器8阻碍螺杆件6旋转，使得开门时更加顺畅省力；

当旋转销轴61从弧形回位槽411进入水平定位槽412时，其中旋转销轴61可以在水平定位槽412上任意位置停止，实现多角度门停，所述水平定位槽412设有定位凹槽4121，所述旋转销轴61会置于定位凹槽4121内，可以有效保证旋转销轴61从弧形回位槽411进入水平定位槽412实现门停的可靠性，此时弹簧7的压缩量达到最大值，也保证门停的可靠性；

当需要关门时，旋转销轴61从水平定位槽412进入弧形回位槽411，此时弧形回位槽411的倾斜设置会把弹簧7的弹簧力转成螺杆件6的旋转力，同时加上弹簧7扭转产生反向力也转成螺杆件6的旋转力，保证螺杆件的旋转力的大小，所述螺杆件会带动右合页片2旋转，从而实现关门动作，当门将要关闭时，所述螺杆件6会插入缓冲凹槽81内，此时阻尼器8可以有效降低螺杆件6旋转的速度，可以有效避免门与门框碰撞。

以上所述仅是本发明的优选实施方式，本发明的保护范围并不仅局限于上述实施例，凡属于本发明思路下的技术方案均属于本发明的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理前提下的若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
