一种防猫眼和防撬功能的拉手的制作方法

本实用新型涉及一种防猫眼和防撬功能的拉手，属于拉手技术领域。

背景技术：
：

拉手是用于安装在门体上方便开关门的部件，拉手按材料可分为锌合金拉手、铜拉手、铁拉手、铝拉手、胶木拉手、原木拉手、陶瓷拉手、塑胶拉手、水晶拉手、不锈钢拉手、亚克力拉手、大理石拉手等。

目前，现有的拉手门锁在使用时，遇到小偷把猫眼打开可直接按住里面的拉手就可以打开门，这样的结构设计不够合理化，安全性低，方形结构的面板使用钳子后很容易打开，起不到防撬的作用，使用寿命短，满足不了人们的使用需求。

技术实现要素：
：

针对上述问题，本实用新型要解决的技术问题是提供一种防猫眼和防撬功能的拉手。

本实用新型的一种防猫眼和防撬功能的拉手，它包含执手、面板、防猫眼开关、复位弹簧、执手方钢、螺丝、执手连接套、固定板，执手的下端一侧固定安装在面板上的安装孔内，执手方钢通过螺丝固定安装在执手的一端内，固定板通过执手连接套与执手的一端内的执手方钢固定卡接，防猫眼开关通过复位弹簧安装在执手的下端的另一侧内。

作为优选，所述的面板的左右两侧边均设置有斜坡，斜坡的坡度为50-80°,起到了防撬的作用。

本实用新型的有益效果：它结构设计合理，安装简单，使用方便，通过在面板的左右采用斜坡设计，不仅能够起到防撬的功能，而且还能提高安全性，使用寿命长，满足了人们的使用需求。

附图说明：

为了易于说明，本实用新型由下述的具体实施及附图作以详细描述。

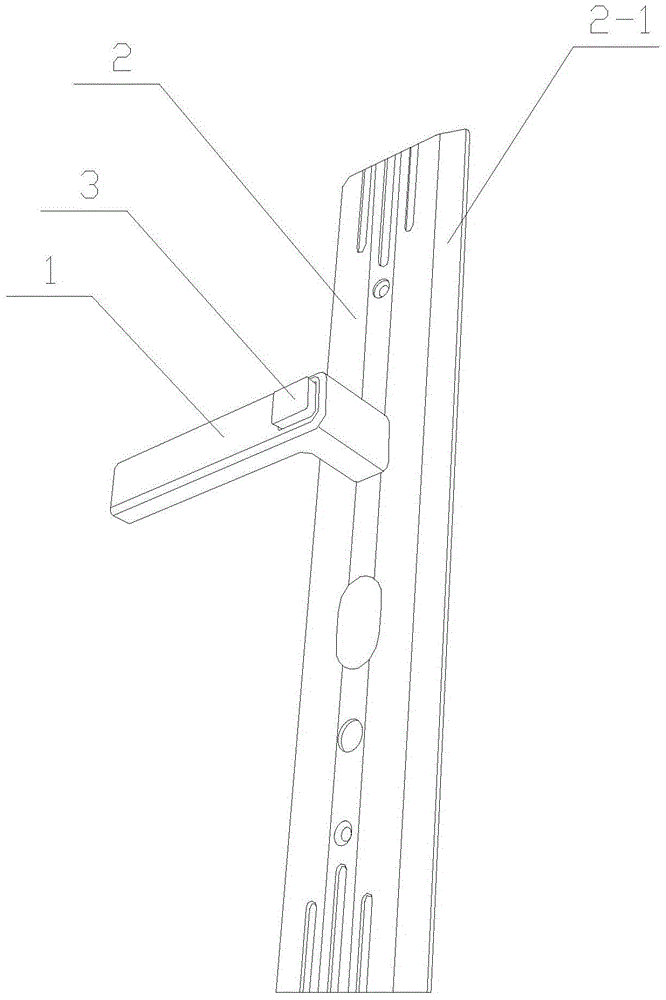

图1为本实用新型的结构示意图；

图2为本实用新型安装后的结构示意图；

图3为本实用新型中执手的安装分解结构示意图；

图4为本实用新型中执手安装后的整体结构示意图；

图5为本实用新型中执手连接套的结构示意图；

图6为本实用新型中防猫眼开关的结构示意图；

图7为本实用新型中执手的结构示意图；

图8为本实用新型中面板与执手安装后的内部结构示意图。

1-执手；2-面板；2-1-斜坡；3-防猫眼开关；4-复位弹簧；5-执手方钢；6-螺丝；7-执手连接套；8-固定板。

具体实施方式：

如图1-图8所示，本具体实施方式采用以下技术方案：它包含执手1、面板2、防猫眼开关3、复位弹簧4、执手方钢5、螺丝6、执手连接套7、固定板8，执手1的下端一侧固定安装在面板2上的安装孔内，执手方钢5通过螺丝6固定安装在执手1的一端内，固定板8通过执手连接套7与执手1的一端内的执手方钢5固定卡接，防猫眼开关3通过复位弹簧4安装在执手1的下端的另一侧内。

其中，所述的面板2的左右两侧边均设置有斜坡2-1，斜坡2-1的坡度为50-80°,起到了防撬的作用。

本具体实施方式结构设计合理，安装简单，使用方便，通过在面板的左右采用斜坡设计，不仅能够起到防撬的功能，而且还能提高安全性，使用寿命长，满足了人们的使用需求。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
