一种数码标签模切机机头控制结构的制作方法

本实用新型涉及一种数码标签模切机，尤其是一种数码标签模切机机头控制结构。

背景技术：

模切机是一种纸包装和印刷后道机械设备，主要用于纸板、瓦楞纸板、不干胶、EVA、双面胶、电子、手机胶垫等的模切(全断、半断)、压痕和烫金作业、自动排废等，模切机利用钢刀、五金模具、钢线、铜版、铅版或钢板雕刻成的模版，通过压印版施加一定的压力，将印品或纸板轧切成一定形状，是印后包装加工成型的重要设备，现在模切机的刀头在进行切割时，无法保证在切割过程当中自动保持同等压力进行切割，而且切割的过程中需要刀架进行不断往复地上行和下行动作，现在的刀架控制机构都比较复杂。

技术实现要素：

本实用新型的目的是为了解决现有技术中模切机所存在的缺陷，提供一种数码标签模切机机头控制结构。

为了实现上述目的，本实用新型采用的技术方案是：

一种数码标签模切机机头控制结构，包括机头盖，在机头盖内设有机头主座，机头盖和机头主座围成空腔，空腔内设有刀架座，机头盖上设有开口，刀架座端部的刀架夹头从开口伸出，在刀架夹头上连接有刀架，刀架端部设有刀片，所述刀架座以及机头主座的顶部设有相互对应的第一安装孔、第二安装孔以及第三安装孔，第一安装孔、第二安装孔上连接弹簧轴，弹簧轴上固定有弹簧，空腔内设有电磁铁，电磁铁通过其顶部的销轴与第三安装孔连接，弹簧和电磁铁均位于刀架座的顶板的下方。

上述的一种数码标签模切机机头控制结构，所述弹簧的端部与刀架座的顶板接触。

上述的一种数码标签模切机机头控制结构，所述刀架夹头上带有夹口，在夹口处设有两个凸缘，两个凸缘通过螺栓连接。

本实用新型的有益效果为：刀架座以及机头主座的顶部设有相互对应的第一安装孔、第二安装孔以及第三安装孔，第一安装孔、第二安装孔上连接弹簧轴，弹簧轴上固定有弹簧，空腔内设有电磁铁，电磁铁通过其顶部的销轴与第三安装孔连接，弹簧和电磁铁均位于刀架座的顶板的下方，在电磁铁通电后，电磁铁对刀架座产生向下的吸附力，刀架座压缩弹簧在弹簧轴上带动刀架和刀片下行对材料进行切割，电磁铁断电后，弹簧复位产生向上的弹力带动刀架座上行，如此循环往复，即可完成周期性的刀架和刀片上行、下行动作，整体结构简单，控制方便。

附图说明

图1为本实用新型的示意图；

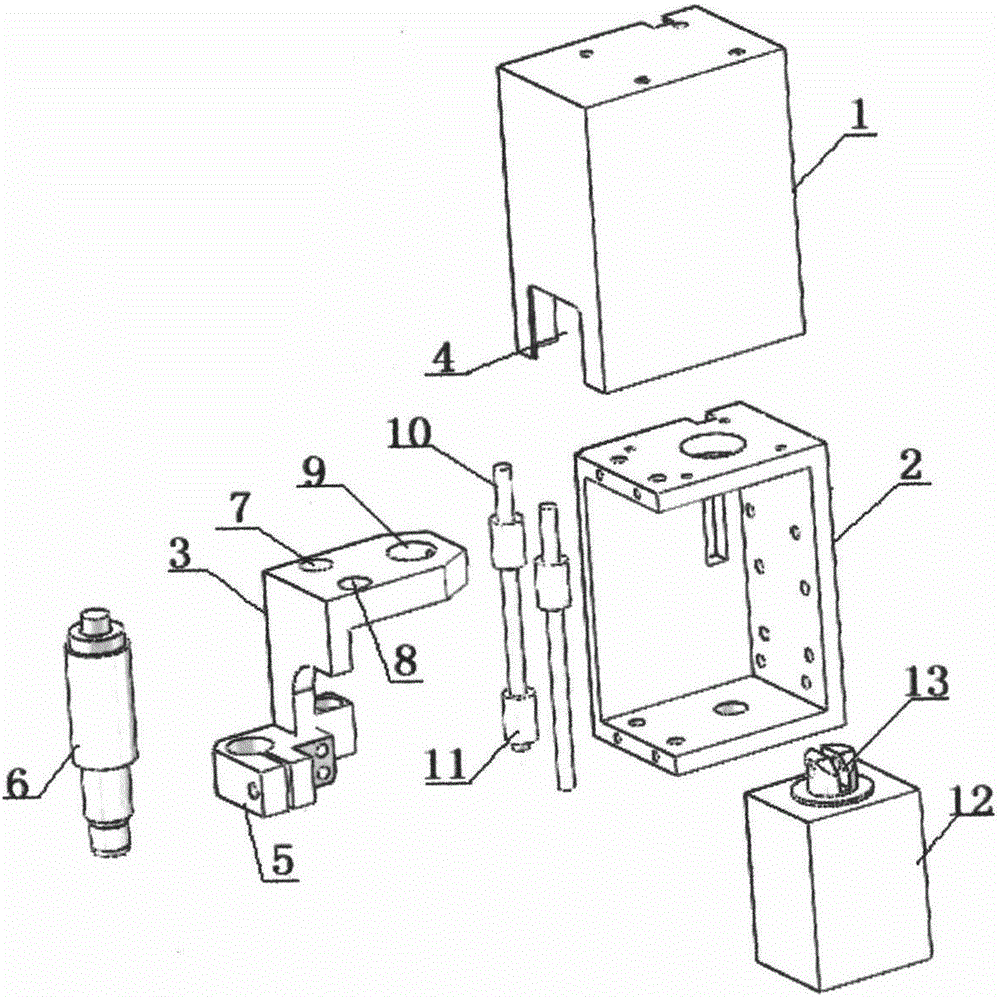

图2为本实用新型的爆炸示意图。

具体实施方式

如图1、图2所示，一种数码标签模切机机头控制结构，包括机头盖1，在机头盖1内设有机头主座2，机头盖1和机头主座2围成空腔，空腔内设有刀架座3，机头盖1上设有开口4，刀架座3端部的刀架夹头5从开口4伸出，刀架夹头5上带有夹口，在夹口处设有两个凸缘，两个凸缘通过螺栓连接，在刀架夹头5上连接有刀架6，刀架6端部设有刀片，刀架座3以及机头主座2的顶部设有相互对应的第一安装孔7、第二安装孔8以及第三安装孔9，第一安装孔7、第二安装8孔上连接弹簧轴10，弹簧轴10上固定有弹簧11，弹簧11的端部与刀架座3的顶板接触，空腔内设有电磁铁12，电磁铁12通过其顶部的销轴13与第三安装孔9连接，弹簧11和电磁铁12均位于刀架座3的顶板的下方。

刀架座3以及机头主座2的顶部设有相互对应的第一安装孔7、第二安装孔8以及第三安装孔9，第一安装孔7、第二安装孔8上连接弹簧轴10，弹簧轴10上固定有弹簧11，空腔内设有电磁铁12，电磁铁12通过其顶部的销轴13与第三安装孔9连接，弹簧11和电磁铁12均位于刀架座3的顶板的下方，在电磁铁12通电后，电磁铁12对刀架座3产生向下的吸附力，刀架座3压缩弹簧11在弹簧轴10上带动刀架6和刀片下行对材料进行切割，电磁铁12断电后，弹簧11复位产生向上的弹力带动刀架座3上行，如此循环往复，即可完成周期性的刀架6和刀片上行、下行动作，整体结构简单，控制方便。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
