组合型安全锁芯的制作方法

本实用新型涉及一种普遍使用的机械锁芯，尤其涉及一种普遍使用的弹子型机械锁芯。

背景技术：

目前普遍使用的内嵌式门锁的弹子型机械锁芯过于简单，安全性较差，很多人不用钥匙就能轻易打开，给使用者造成了极大地安全威胁，多弹子及双层转动体结构的安全锁芯(正在申请专利，专利申请号：201620289570.1，申请人：关海龙)在普遍使用的内嵌式门锁的使用中，存在安装比较困难的问题。

技术实现要素：

本实用新型解决普遍使用的内嵌式门锁的弹子型机械锁芯过于简单、安全性较差，多弹子及双层转动体结构的安全锁芯在普遍使用的内嵌式门锁的使用中安装比较困难的技术问题所采取的技术方案是：采用多弹子及双层转动体结构的安全锁芯的技术和普遍使用的内嵌式门锁的弹子型机械锁芯的技术相组合的方式。将组合型安全锁芯基座(9)的中间部分开设一个门形凹槽(11)，在门形凹槽(11)的一侧设置螺母(10)。组合型安全锁芯基座(9)的一端是普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座，组合型安全锁芯基座(9)的另一端是多弹子及双层转动体结构的安全锁芯的双层基座，与普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座组成的组合体，组成组合体的两种基座共用一个内圆孔(18)。组合型安全锁芯基座(9)的一端的普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座的内圆孔(19)的圆心，和另一端多弹子及双层转动体结构的安全锁芯的双层基座与普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座组成的组合体的内圆孔(18)的圆心，在同一条轴心线上。锁芯基座和转动体设置有适当数量的相互对应的弹子通道(17)。普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座，和组装在一起的普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体(16)，所构成的弹子通道(17)内组装柱形弹子组、复位弹簧(14)和封堵(15)。多弹子及双层转动体结构的安全锁芯的双层基座，和普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座组成的组合体中的多弹子及双层转动体结构的安全锁芯的双层基座部分，与多弹子及双层转动体结构的安全锁芯的双层转动体(2)所构成的弹子通道(17)内，组装球形弹子组、复位弹簧(14)和封堵(15)。多弹子及双层转动体结构的安全锁芯的双层基座，与普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座组成的组合体中的普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座部分，和多弹子及双层转动体结构的安全锁芯的双层转动体的内层(21)所构成的弹子通道(17)内，组装柱形弹子组、复位弹簧(14)和封堵(15)。多弹子及双层转动体结构的安全锁芯的双层转动体(2)，组装在多弹子及双层转动体结构的安全锁芯的双层基座与普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座组成的组合体中，由锁片(7)进行固定。普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体(16)，组装在普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座中，由锁片(13)进行固定。多弹子及双层转动体结构的安全锁芯的双层转动体，和普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体两相邻的端头上组装凸轮(12)，凸轮(12)的内孔与钥匙(1)的端头的凸起相配合，钥匙(1)的凸起(23)和凹槽(22)设置成符合大直径球形弹子(5)、小直径球形弹子(6)和柱形弹子(8)组成的编码的要求的组合。普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座，和普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体(16)所构成的弹 子通道(17)内的柱形弹子(8)，按照钥匙(1)的凸起(23)和凹槽(22)的组合进行设置，达到钥匙(1)能够从两端开启锁的要求。

本实用新型的有益效果是，将用钥匙直接打开的普遍使用的内嵌式门锁的弹子型锁芯，升级成了只有符合编码要求的钥匙才能打开的新型弹子锁芯，又克服了多弹子及双层转动体结构的安全锁芯在内嵌式门锁的使用中，安装比较困难的问题，极大地提高了锁芯的安全性和使用方便性，更好的维护了使用者的安全。

附图说明

图1是组合型安全锁芯的总装外观图

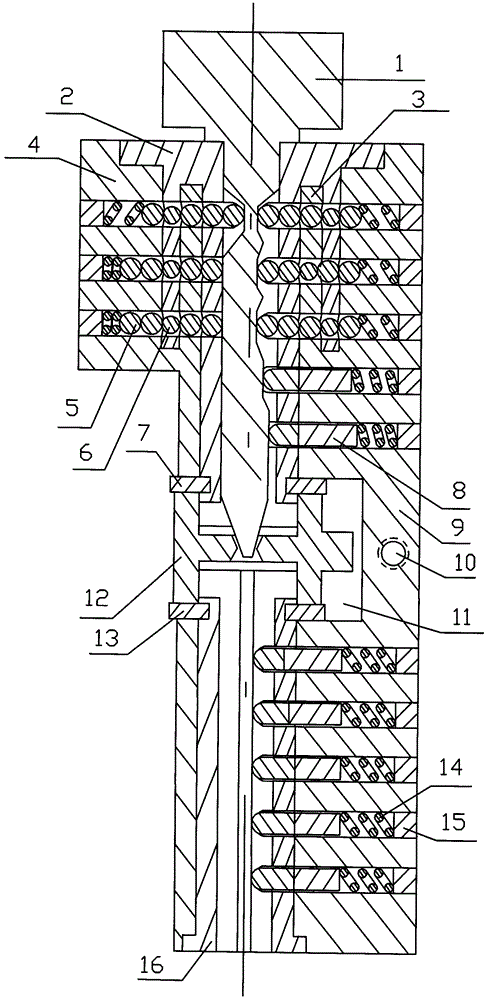

图2是组合型安全锁芯的总装全剖视图

图3是组合型安全锁芯基座(9)的外观图

图4是组合型安全锁芯基座(9)的全剖视图

图5是多弹子及双层转动体结构的安全锁芯的双层转动体(2)的外观图

图6是多弹子及双层转动体结构的安全锁芯的双层转动体(2)的全剖视图

图7是普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体(16)的外观图

图8是普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体(16)的全剖视图

图9是钥匙(1)的全剖视图

图10是钥匙(1)的外观图

图中1是钥匙，2是多弹子及双层转动体结构的安全锁芯的双层转动体，3是多弹子及双层转动体结构的安全锁芯的双层基座内层，4是多弹子及双层转动体结构的安全锁芯的双层基座外层，5是大直径球形弹子，6是小直径球形弹子，7是锁片，8是柱形弹子，9是组合型安全锁芯基座，10是螺母，11是门型凹槽，12是凸轮，13是锁片，14是复位弹簧，15是封堵，16是普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体，17是弹子通道，18是多弹子及双层转动体结构的安全锁芯的双层基座，与普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座组成的组合体的内圆孔，19是普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座的内圆孔，20是多弹子及双层转动体结构的安全锁芯的双层转动体的外层，21是多弹子及双层转动体结构的安全锁芯的双层转动体的内层，22是凹槽，23是凸起。

具体实施方式

以下结合附图实施例对本实用新型作进一步描述，如图2所示，将组合型安全锁芯基座(9)的中间部分开设一个门形凹槽(11)，在门形凹槽(11)的一侧设置螺母(10)。组合型安全锁芯基座(9)的一端是普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座，组合型安全锁芯基座(9)的另一端是多弹子及双层转动体结构的安全锁芯的双层基座，与普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座组成的组合体，组成组合体的两种基座共用一个内圆孔(18)。组合型安全锁芯基座(9)的一端的普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座的内圆孔(19)的圆心，和另一端多弹子及双层转动体结构的安全锁芯的双层基座与普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座组成的组合体的内圆孔(18)的圆心，在同一条轴心线上。锁芯基座和转动体设置有适当数量的相互对应的弹子通道(17)。普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座，和组装在一起的普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体(16)，所构成的弹子通道(17)内组装柱形弹子组、复位弹簧(14)和封堵(15)。多弹子及双层转动体结构的安全锁芯的双层基座，和普遍使用的内嵌 式门锁的弹子型机械锁芯的单层基座组成的组合体中的多弹子及双层转动体结构的安全锁芯的双层基座部分，与多弹子及双层转动体结构的安全锁芯的双层转动体(2)所构成的弹子通道(17)内，组装球形弹子组、复位弹簧(14)和封堵(15)。多弹子及双层转动体结构的安全锁芯的双层基座，与普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座组成的组合体中的普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座部分，和多弹子及双层转动体结构的安全锁芯的双层转动体的内层(21)所构成的弹子通道(17)内，组装柱形弹子组、复位弹簧(14)和封堵(15)。多弹子及双层转动体结构的安全锁芯的双层转动体(2)，组装在多弹子及双层转动体结构的安全锁芯的双层基座与普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座组成的组合体中，由锁片(7)进行固定。普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体(16)，组装在普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座中，由锁片(13)进行固定。多弹子及双层转动体结构的安全锁芯的双层转动体，和普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体两相邻的端头上组装凸轮(12)，凸轮(12)的内孔与钥匙(1)的端头的凸起相配合，钥匙(1)的凸起(23)和凹槽(22)设置成符合大直径球形弹子(5)、小直径球形弹子(6)和柱形弹子(8)组成的编码的要求的组合。普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座，和普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体(16)所构成的弹子通道(17)内的柱形弹子(8)，按照钥匙(1)的凸起(23)和凹槽(22)的组合进行设置，达到钥匙(1)能够从两端开启锁的要求。

当符合编码要求的钥匙(1)插入多弹子及双层转动体结构的安全锁芯的双层转动体的内层(21)的钥匙槽内时，钥匙上的凹槽(22)和凸起(23)迫使小直径球形弹子处于多弹子及双层转动体结构的安全锁芯的双层基座内层(3)和多弹子及双层转动体结构的安全锁芯的双层基座外层(4)之间的间隙的入口处，两个柱形弹子(8)之间的接触面正处于多弹子及双层转动体结构的安全锁芯的双层基座与普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座组成的组合体的内圆孔(18)和多弹子及双层转动体结构的安全锁芯的双层转动体的内层(21)的外表面的接触面的位置，由于多弹子及双层转动体结构的安全锁芯的双层基座内外层之间的间隙只允许小直径球形弹子(6)通过，不允许大直径球形弹子(5)通过，钥匙可以带动多弹子及双层转动体结构的安全锁芯的双层转动体(2)和凸轮(12)转动，凸轮带动锁具机构运动。只要不符合编码要求的开锁方式出现，就会迫使大直径球形弹子(5)处于多弹子及双层转动体结构的安全锁芯的双层基座内层(3)和多弹子及双层转动体结构的安全锁芯的双层基座外层(4)之间的间隙的入口处，由于多弹子及双层转动体结构的安全锁芯的双层基座内外层之间的间隙只允许小直径球形弹子(6)通过，不允许大直径球形弹子(5)通过，大直径球形弹子(5)就会阻止多弹子及双层转动体结构的安全锁芯的双层转动体(2)和凸轮(12)的转动，凸轮就不能操控锁具。

当符合编码要求的钥匙(1)插入普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体(16)的钥匙槽内时，由于普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座和普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体(16)所构成的弹子通道(17)内的柱形弹子(8)，是按照钥匙(1)的凸起(23)和凹槽(22)的组合进行设置，两个柱形弹子(8)之间的接触面正处于普遍使用的内嵌式门锁的弹子型机械锁芯的单层基座内圆孔(19)和普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体外表面的接触面的位置，钥匙(1)就可以带动普遍使用的内嵌式门锁的弹子型机械锁芯的单层转动体(16)和凸轮(12)转动，凸轮带动锁具机构运动。

组合型安全锁芯采用多弹子及双层转动体结构的安全锁芯的技术和普遍使用的内嵌式门锁的弹子型机械锁芯的技术相组合的方式，既保留了多弹子及双层转动体结构的安全锁芯的安全性，也保留了内嵌式门锁的弹子型机械锁芯的安装方便性。
