门锁断电节能装置的制作方法

本实用新型涉及一种门锁断电节能装置。

背景技术：

现有锁具为了达到节能的目的，将锁具本身作为触发结构，这就使得在使用者有使用需要时，必须更换整套锁具，而之前的锁具本就没有问题，这就不但造成了很大的资源和资金浪费，而且还需要专业人员安装，更换难度大。

技术实现要素：

为了解决目前现有技术中存在的问题与不足，本实用新型提供一种门锁断电节能装置，在不需要更换整套锁具的情况下，达到开门通电，锁门断电的效果，能大大降低资源和资金浪费，而且不需要专业人员安装，方便快捷。

所述技术方案如下：本实用新型提供了一种门锁断电节能装置，包括外壳和动作板，所述动作板位于外壳中间，一端用销轴与外壳固定，并使动作板能够绕轴销转动，所述动作板的另一端用弹簧与外壳的底部固定，在所述外壳一侧的内壁上有一电极片，在所述动作板的相对位置上也有一电极片，电线分别和两个电极片连接，锁门时，锁舌将动作板压下，使动作板上的电极片和外壳上的电极片分离，线路断开，室内断电，打开门锁时，动作板弹起，动作板上的电极片与外壳上的电极片接触，线路接通，室内通电。

作为所述技术方案的优选，所述外壳的上部开口，左边为开口端，右边为闭口端，在左边开口端的底部固定一圆柱，将弹簧的下部固定 在圆柱上。

作为所述技术方案的优选，所述动作板的下部有一挂钩，将所述弹簧的上部固定在该挂钩上。

作为所述技术方案的优选，在所述外壳的闭口端安装一固定螺栓，用于与门框固定。

作为所述技术方案的优选，在所述外壳的闭口端上开有一个长方孔，用于固定在动作板上的电线上下移动。

本实用新型提供的门锁断电节能装置，在不需要更换整套锁具的情况下，达到开门通电，锁门断电的效果，能大大降低资源和资金浪费，而且不需要专业人员安装，方便快捷。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实施例中提供的门锁断电节能装置在锁门状态下的结构示意图；

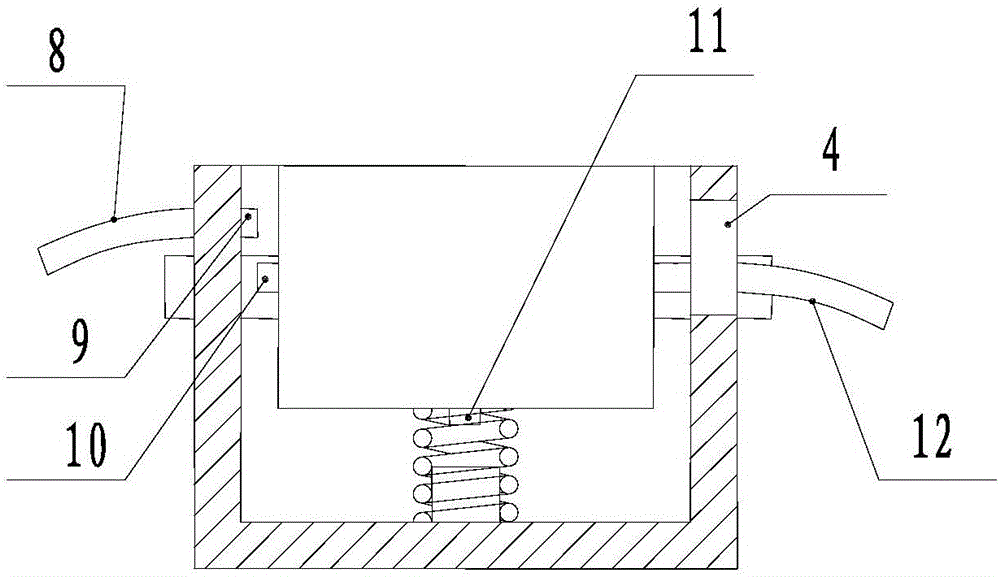

图2是图1的左视图；

图3是本实施例中提供的门锁断电节能装置在开门状态下的结构示意图；

图4是图3的左视图；

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型实施方式作进一步地详细描述。

本实用新型提供一种门锁断电节能装置，如图1至图4所示，包括外壳1和动作板6，所述动作板6位于外壳1的中间，一端用销轴5与外壳1固定，并使动作板6能够绕轴销5转动，外壳1的上部开口，左边为开口端，右边为闭口端，在左边开口端的底部固定一圆柱2，将弹簧3的下部固定在圆柱2上，动作板6的下部有一挂钩11，将弹簧3的上部固定在挂钩11上，在外壳1一侧的内壁上有一电极片9，在动作板6的相对位置上也有一电极片10，电线8与电极片9连接，电线12与电极片10连接，在外壳1的闭口端安装一固定螺栓7，用于与门框固定，在外壳的另一侧开有一长方孔4，便于电线10上下移动。

将本门锁断电节能装置安装在门框的锁孔内，并使动作板6的水平方向与锁舌的水平方向同向，用固定螺栓7与门框固定。

锁门时，锁舌将动作板6压下，使动作板6上的电极片10和外壳1上的电极片9分离，线路断开，室内断电；

开门时，动作板6在弹簧3的作用下弹起，动作板6上的电极片10与外壳1上的电极片9接触，线路接通，室内通电。

本实用新型提供的门锁断电节能装置，在不需要更换整套锁具的情况下，达到开门通电，锁门断电的效果，能大大降低资源和资金浪费，而且不需要专业人员安装，方便快捷。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
