便捷式磁力锁的制作方法

文档序号:11978086阅读:620来源:国知局
便捷式磁力锁的制作方法与工艺

本实用新型涉及锁具技术领域,尤其涉及一种便捷式磁力锁。



背景技术:

目前市面上的磁力锁一旦关上门之后,若是有人推一下门,人们都无法知道这个推门动作是误推还是有人想打开这个门;只有通过打开门才知道。这种锁的结构在精神病院或养老院等特殊的场合使用起来极其不方便,因为精神病院很容易出现误推的现象,养老院中的老人去开门的话都不方便,因此这种磁力锁已无法满足这些场合的使用了。



技术实现要素:

针对上述技术中存在的不足之处,本实用新型提供操作灵活、管理方便的便捷式磁力锁。

为实现上述目的,本实用新型提供一种便捷式磁力锁,包括磁力锁体、铁块、铁块撑板、第一移动组件、第二移动组件和线路板,所述铁块撑板置于铁块上表面,所述磁力锁体与铁块可磁性吸合,所述线路板固定在磁力锁体的底端后围合成一腔体,所述线路板上固定有与其电连接的信号开关,所述信号开关与控制终端电连接;所述第二移动组件置于该腔体内且其底端与信号开关相连接,且所述第二移动组件的顶端可贯穿磁力锁体上表面,所述第一移动组件可依次贯穿门扇、铁块撑板和铁块后与第二移动组件的顶端相连接,且所述第一移动组件可进行上下移动。

其中,所述第一移动组件包括压花螺丝、沉头螺丝和铁块浮动套,所述铁块浮动套安装在铁块的通孔内,所述压花螺母贯穿门扇、铁块撑板后与铁块浮动套的顶端相连,所述第二移动组件的顶端贯穿磁力锁体后与沉头螺丝的底端相连,沉头螺丝的顶端与铁块浮动套的底端相连;所述铁块撑板与门扇受力后分开,所述压花螺丝、沉头螺丝和铁块浮动套在受力后在铁块的通孔内向上滑动。

其中,所述第二移动组件包括浮动销、浮动销弹簧和固定在信号开关上的开关浮动压钉,所述浮动销弹簧的一端连接在开关浮动压钉上,且另一端套接在浮动销上,所述浮动销弹簧的底端与沉头螺丝相连接,所述浮动销在浮动销弹簧的作用下也向上移动,移动后信号开关触发,并输出信号至控制终端。

其中,所述第一移动组件还包括对顶弹簧,所述压花螺母依次穿过铁垫片、橡胶垫、导向垫圈和对顶弹簧后与铁块浮动套相连;所述压花螺母和沉头螺丝在对顶弹簧的作用下进行复位。

其中,所述第二移动组件还包括压钉弹簧和缺口螺母,所述缺口螺母套设在开关浮动压钉上,且浮动销的底端通过压钉弹簧设置在缺口螺母内。

本实用新型的有益效果是:与现有技术相比,本实用新型提供的便捷式磁力锁,门在锁的情况下,铁块和磁力锁体是吸合的,推一下门,由于铁块与磁力锁体是吸合的,门扇与铁块撑板受力后是可以分开的。第一移动组件在受力后,会同时移动并在铁块的孔内滑动,对第二移动组件进行解压;第二移动组件与第一移动组件进行同向移动,信号开关将会触动,信号开关会有一个信号输出给控制终端,控制终端检测到有人在推门。当推门的力取消时,第一移动组件又回到原始状态,第二移动组件退回压住信号开关,信号开关信号恢复到初始状态,控制终端也会接收到这个信号。这个结构可对门进行远程管理,且通过控制终端可判定是人为误动作还是有人想开启这个门,这种管理方式操作灵活便捷,尤其适合精神病院和养老院等特殊场合。

附图说明

图1为本实用新型的便捷式磁力锁的爆炸图;

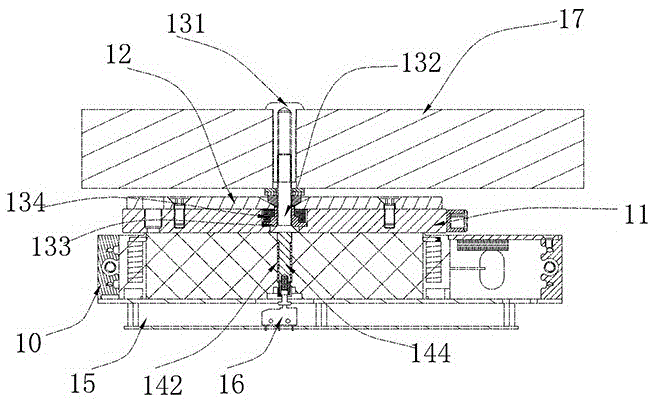

图2为图1的组装结构图。

主要元件符号说明如下:

10、磁力锁体 11、铁块

12、铁块撑板 13、第一移动组件

14、第二移动组件 15、线路板

16、信号开关 17、门扇

131、压花螺丝 132、沉头螺丝

133、铁块浮动套 134、对顶弹簧

135、铁垫片 136、橡胶垫

137、导向垫圈 141、浮动销

142、浮动销弹簧 143、开关浮动压钉

144、压钉弹簧 145、缺口螺母。

具体实施方式

为了更清楚地表述本实用新型,下面结合附图对本实用新型作进一步地描述。

请参阅图1-2,本实用新型提供的便捷式磁力锁,包括磁力锁体10、铁块11、铁块撑板12、第一移动组件13、第二移动组件14和线路板15,铁块撑板12置于铁块11上表面,磁力锁体10与铁块11可磁性吸合,线路板15固定在磁力锁体10的底端后围合成一腔体,线路板15上固定有与其电连接的信号开关16,信号开关16与控制终端电连接;第二移动组件14置于该腔体内且其底端与信号开关16相连接,且第二移动组件14的顶端可贯穿磁力锁体10上表面,第一移动组件13可依次贯穿门扇17、铁块撑板12和铁块11后与第二移动组件14的顶端相连接,且第一移动组件14可进行上下移动。

相较于现有技术的情况,本实用新型提供的便捷式磁力锁,门在锁的情况下,铁块11和磁力锁体10是吸合的,推一下门,由于铁块11与磁力锁体10是吸合的,门扇17与铁块撑板12受力后是可以分开的。第一移动组件13在受力后,会同时移动并在铁块11的孔内滑动,对第二移动组件14进行解压;第二移动组件14与第一移动组件13进行同向移动,信号开关16将会触动,信号开关16会有一个信号输出给控制终端,控制终端检测到有人在推门。当推门的力取消时,第一移动组件13又回到原始状态,第二移动组件13退回压住信号开关,信号开关信号恢复到初始状态,控制终端也会接收到这个信号。这个结构可对门进行远程管理,且通过控制终端可判定是人为误动作还是有人想开启这个门,这种管理方式操作灵活便捷,尤其适合精神病院和养老院等特殊场合。

在本实施例中,第一移动组件13包括压花螺丝131、沉头螺丝132和铁块浮动套133,铁块浮动套133安装在铁块11的通孔内,压花螺母131贯穿门扇17、铁块撑板12后与铁块浮动套133的顶端相连,第二移动组件14的顶端贯穿磁力锁体10后与沉头螺丝132的底端相连,沉头螺丝132的顶端与铁块浮动套133的底端相连;铁块撑板12与门扇17受力后分开,压花螺丝131、沉头螺丝132和铁块浮动套133在受力后在铁块的通孔内向上滑动。该结构中铁块与铁块撑板之间是通过螺丝锁紧的。第一移动组件13还包括对顶弹簧134,压花螺母131依次穿过铁垫片135、橡胶垫136、导向垫圈137和对顶弹簧134后与铁块浮动套133相连;压花螺母131和沉头螺丝132在对顶弹簧的作用下进行复位。

在本实施例中,第二移动组件14包括浮动销141、浮动销弹簧142和固定在信号开关16上的开关浮动压钉143,浮动销弹簧142的一端连接在开关浮动压钉143上,且另一端套接在浮动销141上,浮动销弹簧142的底端与沉头螺丝132相连接,浮动销141在浮动销弹簧142的作用下也向上移动,移动后信号开关16触发,并输出信号至控制终端。第二移动组件14还包括压钉弹簧144和缺口螺母145,缺口螺母145套设在开关浮动压钉143上,且浮动销141的底端通过压钉弹簧142设置在缺口螺母144内。沉头螺丝的型号为M8。

本实用新型的工作原理是:磁力锁是给磁力锁锁体通电,使锁体产生强磁吸合铁块进行上锁的。断电时,锁体磁力消失,铁块与锁体分开,即解锁。本案中其具有特殊功能,如磁力锁门状态的特殊功能。推一下门,由于铁块与锁体是吸合的,门扇与铁块撑板受力后是可以分开的。压花螺母、沉头螺丝、铁块浮动套组合受力后,会同时同时移动,M8的沉头螺丝、铁块浮动套可以在铁块的孔内滑动,对浮动销解压。浮动销在浮动销弹簧的作用下与沉头螺丝的移动方向相同,信号开关将会触动,信号开关会有一个信号输出,告诉控制终端有人在推门。当推门的力取消时,在对顶弹簧的作用下沉头螺丝、铁块活动套又回到原始状态。的沉头螺丝头部会顶住浮动销,使浮动销与压钉弹簧、开关浮动压钉同时退回压住信号开关,始开关信号恢复到初始状态。控制终端会接收到这个信号。

在上述元件中,缺口螺母是用来连接浮动销与开关浮动压钉的。压钉弹簧是起到缓冲的,避免压坏信号开关。铁垫片、橡胶垫、导向垫圈只起到门与铁块撑板垫脚的作用,没有也可以,不影响机构运动。

以上公开的仅为本实用新型的几个具体实施例,但是本实用新型并非局限于此,任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
