一种卡簧座的制作方法

本实用新型涉及一种五金工具，具体是一种卡簧座。

背景技术：

卡簧也叫挡圈或扣环，属于紧固件的一种，供装在机器、设备的轴槽中，起着阻止轴上的零件轴向运动的作用，所以在装配时，卡簧是很常见的一种零件。

由于卡簧体型较小，不易抓取，在安装和取用过程中就存在工序繁琐、费时费力的缺陷。市场亟待开发一种适合卡簧特性的方便取用和安装的器具，以解决上述缺陷。

技术实现要素：

本实用新型的目的在于提供一种操作简单、取用方便、省时省力的卡簧座，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种卡簧座，包括支撑杆、支撑架、卡条、外壳、滑芯和面板，其特征在于：所述支撑杆利用螺母固定在外壳上，所述支撑架套设在支撑杆外并用支撑架调节螺钉固定，所述支撑架一端穿插有卡条，所述卡条底端插入滑芯内部，所述滑芯设置在外壳中部的空间内一侧，所述滑芯一端利用螺杆固定有滑芯盖板，所述滑芯内开设有槽体，所述槽体内放置有锁定弹簧，所述锁定弹簧一端压缩有钢珠，所述钢珠挤压锁定着卡条，所述外壳中部的空间内另一侧设置有大弹簧，所述大弹簧挤压着滑芯，所述外壳上端固定有面板，所述面板上利用铆钉固定有挡板，所述面板靠近卡条一侧固定有压板。

作为本实用新型进一步的方案：所述卡条上穿插有对应规格的卡簧。

作为本实用新型进一步的方案：所述卡条垂直安插在滑芯内。

作为本实用新型再进一步的方案：还包括卡簧夹手柄，所述卡簧夹手柄前端固定有卡簧夹，所述卡簧夹上端开设有断口，所述断口两侧为卡簧槽口。

与现有技术相比，本实用新型的有益效果是：本装置结构简单，码放方便，卡条更换方便，卡条上可以依次排列多个卡簧；支撑架可以在支撑杆上自由滑动，并使用支撑架调 节螺钉固定，操作方便、快捷；卡条上的卡簧可以利用卡簧夹配合取出，减少了人力物力的投入，省时省力，取用方便。

附图说明

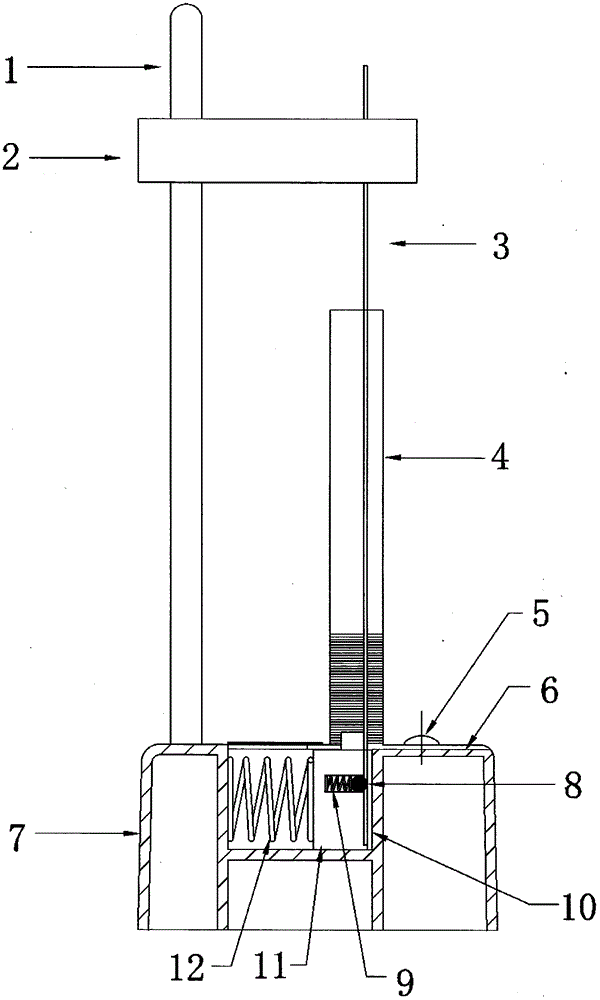

图1为本实用新型的剖面示意图。

图2为本实用新型的使用状态俯视图。

图3为本实用新型的侧向视图。

图4为本实用新型的正向视图。

图5为本实用新型的卡簧夹手柄的结构示意图。

其中：1-支撑杆，2-支撑架，3-卡条，4-卡簧，5-螺钉，6-面板，7-外壳，8-钢珠，9-锁定弹簧，10-滑芯盖板，11-滑芯，12-大弹簧，13-支撑架调节螺钉，14-挡板，15-铆钉，16-压板，17-卡簧夹，18-卡簧夹手柄，19-断口，20-卡簧槽口。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-5，一种卡簧座，包括支撑杆1、支撑架2、卡条3、外壳7、滑芯11和面板6，所述支撑杆1利用螺母固定在外壳7上，支撑杆1直立固定；所述支撑架2套设在支撑杆1外并用支撑架调节螺钉13固定，支撑架2可以随意调节高度，达到要求时再利用支撑架调节螺钉13固定；所述支撑架2一端穿插有卡条3，所述卡条3底端插入滑芯11内部；所述滑芯11设置在外壳7中部的空间内一侧，所述滑芯11一端利用螺杆固定有滑芯盖板10；所述滑芯11内开设有槽体，所述槽体内放置有锁定弹簧9，所述锁定弹簧9一端压缩有钢珠8，所述钢珠8挤压锁定着卡条3；所述外壳7中部的空间内另一侧设置有大弹簧12，所述大弹簧12挤压着滑芯11，即挤压着滑芯11，使得滑芯11工作状态完成后回到原位；所述外壳7上端固定有面板6，所述面板6上利用铆钉15固定有挡板14，所述面板6靠近卡条3一侧固定有压板16，压板16下部的面板6为凹槽，这个凹糟作为卡簧夹手柄18上的卡簧夹17的操作空间，即卡簧夹17伸入凹槽内并卡住卡簧4以取用。

所述卡条3上穿插有对应规格的卡簧4，卡条3的宽度正好适合卡簧4中部的宽度， 使得卡簧4正好卡扣在卡条3上，并且卡簧4可以叠放到卡条的限制高度。

所述卡条垂直安插在滑芯内，垂直安放的结构也利于卡簧4的叠加码放。

作为本装置配合使用的部件，还包括卡簧夹手柄18，所述卡簧夹手柄18前端固定有卡簧夹17，卡簧夹17上端开设有断口19，断口19受力可向两侧张开；断口19的两侧为卡簧槽口20，卡簧槽口20只需直接插套在卡簧4的外边往前推，然后往后拉出，就可以实现对卡簧4的单个夹取。

本实用的工作原理为：在卡条3上穿插并叠放好卡簧4，将卡条3一端固定在滑芯11内，卡条3另一端穿过支撑架2，即达到卡条3两端固定的效果；手握卡簧夹手柄18，将卡簧夹17平放在压板16下，对准卡条3上的最底部的卡簧4向前移动，将卡簧4顶住，直到小幅度撑开断口19，卡簧4卡入卡簧槽口20，然后退出卡簧夹17，即取出了一个卡簧4，随后将卡簧4安装到所需安装的部位。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
