一种鼻毛器基座的制作方法

文档序号:11964092阅读:247来源:国知局
一种鼻毛器基座的制作方法与工艺

本实用新型涉及日常生活用品器具技术领域,特指一种鼻毛器基座。



背景技术:

众所周知,鼻毛器是一种用于修剪鼻腔内影响美观的鼻毛的器具,是现代消费者必不可少的日常生活用品器具。

现有的鼻毛器一般包括相互固定在一起的上、下壳体以及安装于上、下壳体之间的电池、电机和与电机转轴连接的刀片,该刀片伸出于上、下壳体外,以致可修剪鼻毛。也就是说,电池、电机及相关连接导线均直接安装于上、下壳体之间,以致使在拆装时会出现零部件松动、移位或导线凌乱等现象,不利于拆装。

有鉴于此,本发明人提出以下技术方案。



技术实现要素:

本实用新型的目的在于克服现有技术的不足,提供一种鼻毛器基座。

为了解决上述技术问题,本实用新型采用了下述技术方案:该鼻毛器基座包括一体注塑成型的第一座体以及第二座体和位于第一座体和第二座体同一端部的连接座,该第一座体上设置有供鼻毛器中的电机安装的第一安装腔室以及与第一安装腔室连通的第一端口,该第二座体上设置有供电池安装的第二安装腔室以及与第二安装腔室连通的第二端口,该第一安装腔室内壁设置有第一线槽及用于定位的第一定位卡孔,且该第一安装腔室内壁还设置有若干呈径向分布的限位凸条;所述第二安装腔室的内壁设置有与第一定位卡孔贯通的第二定位卡孔。

进一步而言,上述技术方案中,所述限位凸条的厚度沿其前端向后端不断变小,该限位凸条前端位于所述第一端口旁侧。

进一步而言,上述技术方案中,所述连接座上设置有支撑座以及位于转轴支撑座两侧的第一、第二安装槽,其中,该支撑座上设置有支撑槽,所述第一座体后端设置有贯通第一安装槽及第一安装腔室的轴孔。

进一步而言,上述技术方案中,所述第一、第二座体并列分布,且第二座体前端突出于第一座体前端,该第二座体前端外围设置有一对接环槽,且该对接环槽上设置有呈L字形的锁槽。

进一步而言,上述技术方案中,所述锁槽上成型有用于定位的定位凸块。

进一步而言,上述技术方案中,所述第一座体上端面及下端面分别成型有第一、第二限位扣,该第一、第二限位扣上均设置有限位卡槽;所述第二座体上端面及下端面分别成型有第三、第四限位扣,该第三、第四限位扣上均设置有限位卡槽。

进一步而言,上述技术方案中,所述第一座体外围还设置有第一限位板、第一定位倒扣以及位于第一定位倒扣旁侧的第一限位块;所述第二座体外围还设置有第二限位板、第二限位块。

采用上述技术方案后,本实用新型与现有技术相比较具有如下有益效果:本实用新型用于安装电机及电池,并装配于鼻毛器的外壳中,以此可保护电机及电池免收损坏,且能够独立拆装,以此可防止电机及电池在拆装过程中出现移位、松动等现象,保证产品装配的质量及装配效率,令本实用新型具有极高的市场竞争力。

附图说明:

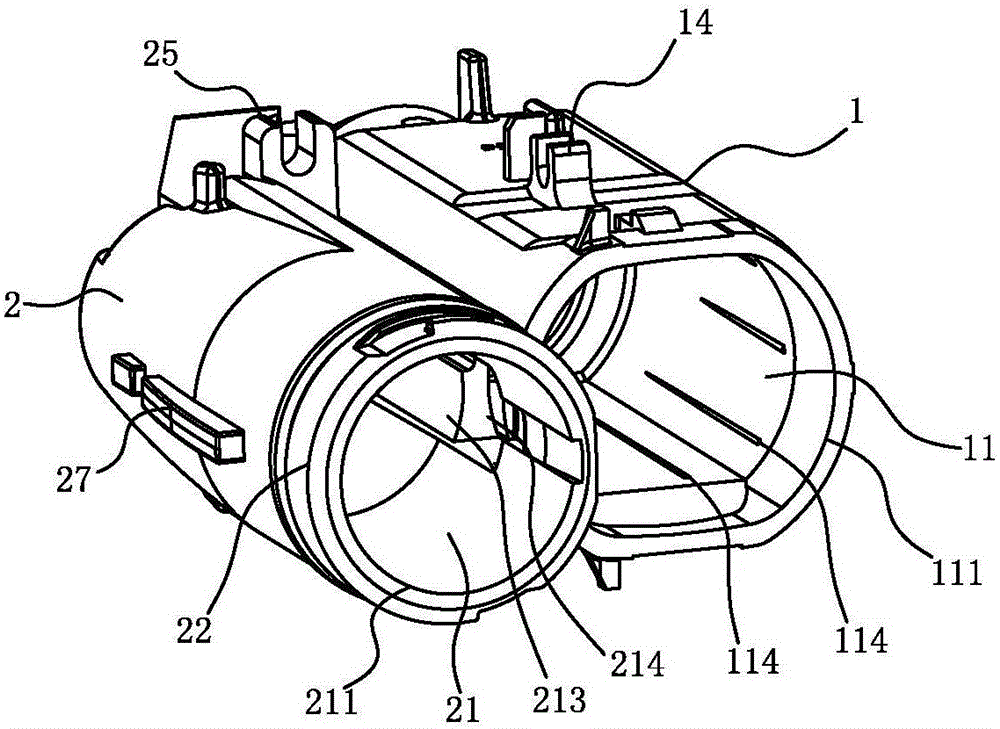

图1是本实用新型第一视角的立体图;

图2是本实用新型第二视角的立体图;

图3是本实用新型第三视角的立体图。

具体实施方式:

下面结合具体实施例和附图对本实用新型进一步说明。

见图1-3所示,为一种鼻毛器基座,其包括一体注塑成型的第一座体1以及第二座体2和位于第一座体1和第二座体2同一端部的连接座3,该第一座体1上设置有供鼻毛器中的电机安装的第一安装腔室11以及与第一安装腔室11连通的第一端口111,该第二座体2上设置有供电池安装的第二安装腔室21以及与第二安装腔室21连通的第二端口211,本实用新型用于安装电机及电池,并装配于鼻毛器的外壳中,以此可保护电机及电池免收损坏,且能够独立拆装,以此可防止电机及电池在拆装过程中出现移位、松动等现象,保证产品装配的质量及装配效率,令本实用新型具有极高的市场竞争力。

所述第一安装腔室11内壁设置有用于定位的第一定位卡孔113,且该第一安装腔室11内壁还设置有若干呈径向分布的限位凸条114,所述限位凸条114的厚度沿其前端向后端不断变小,该限位凸条114前端位于所述第一端口111旁侧,当电机安装于该第一安装腔室11中,该限位凸条114与电机外围抵触,以保证电机稳定安装于第一座体1的第一安装腔室11中,即可保证产品的质量。

所述所述第二安装腔室21的内壁设置有第一线槽213以及与第一定位卡孔113贯通的第二定位卡孔212,该第一线槽213用于走线。

所述连接座3上设置有支撑座31以及位于转轴支撑座31两侧的第一、第二安装槽32、33,其中,该支撑座31上设置有支撑槽311,所述第一座体1后端 设置有贯通第一安装槽32及第一安装腔室11的轴孔12。

所述第一、第二座体2并列分布,且第二座体2前端突出于第一座体1前端,该第二座体2前端外围设置有一对接环槽22,且该对接环槽22上设置有呈L字形的锁槽23,其中,所述锁槽23上成型有用于定位的定位凸块231。该对接环槽22用于装配端盖,该端盖套接于对接环槽22上,所述锁槽23及定位凸块231对端盖限位,令端盖固定于第二座体2前端,以此将安装于第二座体2中第二安装腔室21内的电池封装于第二座体2中。

所述第一座体1上端面及下端面分别成型有第一、第二限位扣13、14,该第一、第二限位扣13、14上均设置有限位卡槽;所述第二座体2上端面及下端面分别成型有第三、第四限位扣24、25,该第三、第四限位扣24、25上均设置有限位卡槽。另外,所述第一座体1外围还设置有第一限位板15、第一定位倒扣16以及位于第一定位倒扣16旁侧的第一限位块17;所述第二座体2外围还设置有第二限位板26、第二限位块27。

所述第一、第二限位扣13、14和第三、第四限位扣24、25以及第一限位板15、第一定位倒扣16、第一限位块17、第二限位板26、第二限位块27均用于本实用新型与鼻毛器的外壳装配时,与外壳限位或定位,以致本实用新型与鼻毛器的外壳形成稳定装配。

综上所述,本实用新型用于安装电机及电池,并装配于鼻毛器的外壳中,以此可保护电机及电池免收损坏,且能够独立拆装,以此可防止电机及电池在拆装过程中出现移位、松动等现象,保证产品装配的质量及装配效率,令本实用新型具有极高的市场竞争力。

当然,以上所述仅为本实用新型的具体实施例而已,并非来限制本实用新型 实施范围,凡依本实用新型申请专利范围所述构造、特征及原理所做的等效变化或修饰,均应包括于本实用新型申请专利范围内。
