一种智能防盗锁的制作方法

本实用新型涉及防盗锁技术领域，具体为一种智能防盗锁。

背景技术：

锁是置于可启闭的器物上，以钥匙或暗码(如字码机构、时间机构、自动释放开关、磁性螺线管等)打开的扣件，随着人们生活水平的不断提高，科学技术的不断进步，人们的生活节奏和安全意识也随之加强，门是家家户户所必须的，在美观和时尚的同时，安全性、实用性要求更高，各大锁商纷纷推出各种新颖、漂亮的锁具以适应广大消费者的需求，与此同时，也进入了一个误区，一些厂商推出了无锁芯智能锁，其致命弱点就是忽略了这种产品的安全性和实用性，在遇到突发事件时无法将门及时打开，不可避免地给广大用户带来无可挽回的损失。

技术实现要素：

本实用新型的目的在于提供一种智能防盗锁，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种智能防盗锁，包括上锁体和下锁体，所述上锁体与其下侧的下锁体一体成型，所述上锁体的正面设置有等距离排列的控制键，所述控制键的上侧开设有凹槽，该凹槽的内设置有支座，且支座上设置有高清摄像头，所述凹槽的槽口处设置有圆弧形透明玻璃，所述下锁体的正面设置有锁轴，该锁轴上设置有把手，且锁轴的下侧并排设置有指纹采集器和锁眼，锁眼内设置有锁芯，所述指纹采集器的下侧设置有扬声口，且扬声口内设置有报警器。

所述下锁体内分别设置有压力感应器、震动感应器、温度感应器、烟雾感应器、微处理器、信号转换器、电子密码锁和蓄电池以及储存器，所述控制键、高清摄像头、指纹采集器、压力感应器、震动感应器、温度感应器和 烟雾感应器以及蓄电池的输出端均与微处理器的输入端电性相连，所述微处理器的输出端通过信号转换器分别与报警器和电子密码锁的输入端电性相连，且微处理器与储存器之间双向电性连接。

优选的，所述支座呈倾斜状，且支座的斜度为四十四至四十六度。

优选的，所述高清摄像头上设置有蜂窝状的镜头。

优选的，所述把手上设置有防滑绝缘螺纹。

与现有技术相比，本实用新型的有益效果是：该智能防盗锁，通过在锁轴的下侧并排设置有指纹采集器和锁眼，锁眼内设置有锁芯，下锁体内设置有电子密码锁，加强了防盗锁的安全性和实用性，通过在指纹采集器的下侧设置有扬声口，且扬声口内设置有报警器，在遇到突发事件时能够将门及时打开，能够避免给广大用户带来无可挽回的损失。

附图说明

图1为本实用新型结构示意图；

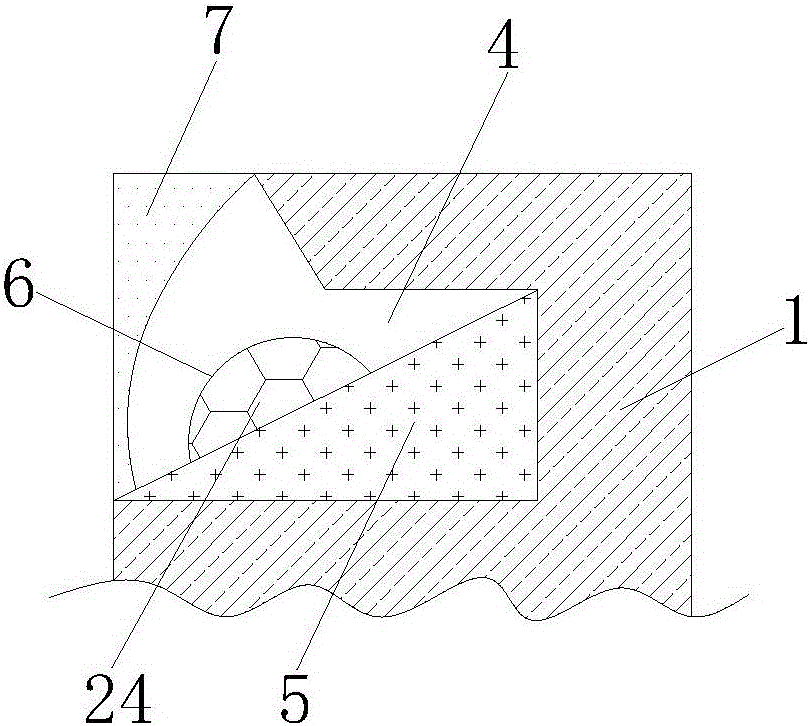

图2为本实用新型凹槽内部结构示意图；

图3为本实用新型控制系统图。

图中：1上锁体、2下锁体、3控制键、4凹槽、5支座、6高清摄像头、7圆弧形透明玻璃、8锁轴、9把手、10指纹采集器、11锁眼、12锁芯、13扬声口、14报警器、15压力感应器、16震动感应器、17温度感应器、18烟雾感应器、19微处理器、20信号转换器、21电子密码锁、22蓄电池、23储存器、24镜头、25防滑绝缘螺纹。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本 实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种智能防盗锁，包括上锁体1和下锁体2，上锁体1与其下侧的下锁体2一体成型，上锁体1的正面设置有等距离排列的控制键3，控制键3的上侧开设有凹槽4，该凹槽4的内设置有支座5，支座5呈倾斜状，且支座5的斜度为四十四至四十六度，且支座5上设置有高清摄像头6，高清摄像头6上设置有蜂窝状的镜头24，凹槽4的槽口处设置有圆弧形透明玻璃7，下锁体2的正面设置有锁轴8，该锁轴8上设置有把手9，把手9上设置有防滑绝缘螺纹25，且锁轴8的下侧并排设置有指纹采集器10和锁眼11，锁眼11内设置有锁芯12，指纹采集器10的下侧设置有扬声口13，且扬声口13内设置有报警器14。

下锁体2内分别设置有压力感应器15、震动感应器16、温度感应器17、烟雾感应器18、微处理器19、信号转换器20、电子密码锁21和蓄电池22以及储存器23，控制键3、高清摄像头6、指纹采集器10、压力感应器15、震动感应器16、温度感应器17和烟雾感应器18以及蓄电池22的输出端均与微处理器19的输入端电性相连，微处理器19的输出端通过信号转换器20分别与报警器14和电子密码锁21的输入端电性相连，且微处理器19与储存器23之间双向电性连接。

在正常状态下，下锁体2内采用现有技术中的单电机通过齿轮箱与扇形齿轮相联直接驱动主锁栓来实现开锁、闭锁，只有通过指纹采集器10的验证才能开启，如遇技术性或暴力开锁，高清摄像头6能够录摄开锁人的人脸，并将记录的资料储存在储存器23内，在压力感应器15和震动感应器16的信息传感下微处理器19会及时启动报警器14进行报警，当遇有火灾突发事件时，在温度感应器17和烟雾感应器18的信息传感下，微处理器19会自动打开电子密码锁21实行应急开锁和闭锁，并控制报警器14进行报警。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
