一种智能远程控制的安全锁的制作方法

本实用新型涉及智能遥控安全锁领域，特别是一种智能远程控制的安全锁。

背景技术：

任何时代，家庭安全和财产安全都是人们最关注的问题，为此，人们发明了锁这种工具，通过这种工具，人们可以在离开自己的家里的时候，可以把门给锁上，防止小偷和其它不相干的人进入自己的家里。通过锁这种工具，人们还可以把一些重要的东西用锁锁住，比如自行车，摩托车，汽车。随着时代的发展，越来越多的高科技产品进入人们的生活，传统的锁具已经不能满足人们的生活需要，尤其是无线通讯和远程控制技术的发展，给人们提供的远程就可以远程就可以控制家里门锁和自己爱车上的车锁的可能。本专利提供了一种智能安全锁，就是把无线通讯和远程控制技术应用在锁具上的一项发明创造。

技术实现要素：

本实用新型的目的是为了解决上述问题，设计了一种智能远程控制的安全锁。

实现上述目的本实用新型的技术方案为，一种智能远程控制的安全锁，包括硬件部分和软件部分,所述软件部分包括MCU模块、4G模块、电池、手机上的APP软件模块、键盘、摄像头、指纹扫描仪和报警器，所述键盘、摄像头、指纹扫描仪和报警器分别与MCU模块电性连接，所述电池与MCU模块之间通过电性连接，所述电池与4G模块之间通过电性连接，所述4G模块与机上的APP软件模块之间通过无线通讯模块连接，所述硬件部分包括矩形门，所述矩形门上表面一端条形凹槽所述条形凹槽内设有条形开锁盒体，所述条形开锁盒体内设有动态检测传送信息机构和电源提供机构，所述条形开锁盒体上表面设有非触摸式开门机构，所述矩形门内侧表面上设有远程控制开锁机构，所述动态检测传送信息机构由开在条形开锁盒体上表面一号圆形开口、嵌装在一号圆形开口内的凸面镜、设置在条形开锁盒体内且与一号圆形开口相对应的后侧表面上设有矩形垫板、开在矩形垫板上表面四角处的两组螺纹孔、设置在矩形垫板上且通过两组螺纹孔与条形开锁盒体内表面固定连接的两组螺钉、设置在矩形垫板上且伸缩端为水平的一号微型推动气缸、套装在一号微型推动气缸伸缩端上的电控转动环、固定连接在电控转动环上的空心连杆、设置在空心连杆一端表面上的摄像头安装基座、嵌装在摄像头安装基座内的摄像头、设置在条形开锁盒体上表面且位于一号圆形开口下方设有指纹凹槽、设置在指纹凹槽内的指纹按动识别传感器、设置在条形开锁盒体内表面上的电路板、设置在电路板上的红外人体传感器、红外测距仪、数据存取器和无线通讯模块、设置在电路板一侧的条形开锁盒体内表面上的电池盒共同构成的，所述电池盒与电路板电性连接，所述电路板分别与一号微型推动气缸、红外人体传感器、红外测距仪、数据存取器和无线通讯模块电性连接。

所述远程控制开锁机构由开在矩形门侧表面的划门凹槽、设置在划门凹槽内且伸缩端为水平的一组二号微型推动气缸、设置在一组二号微型推动气缸推动端上的矩形插锁、开在划门凹槽对应的门框侧表面上的插口凹槽、开在插口凹槽两相对侧表面上的一组推动加紧凹槽。设置在每个推动加紧凹槽内且与一组二号微型推动气缸相垂直的一组伸缩端相对的三号微型伸缩气缸、设置在每个三号微型伸缩气缸伸缩端上的弹性垫片共同构成的。

所述非触摸式开门机构由设置在条形开锁盒体上且与划门凹槽所对应的钥匙转动开口、嵌装在钥匙转动开口内的钥匙转动盒体、套装在每个二号微型推动气缸推动端上的固定圆环、一端与钥匙转动盒体后侧表面固定连接且其另一端与其中一个固定圆环固定连接的摆动杆、一端铰链连接在另一个固定圆环上且其另一端与摆动杆连接的增加杆共同构成的。

所述电源提供机构由设置在电池盒下表面的一组滑轨、设置在一组滑轨上的电池安装槽、设置在电池安装槽内的电池、开在电池盒侧表面上电池弹出开口、设置在电池盒侧表面且与电磁弹出开口相匹配的旋转挡门、设置在电池安装槽前表面下端的推拉把手共同构成的。

所述指纹按动识别传感器为原装瑞典进口的半导体指纹传感器。

所述手机上的APP软件模块包括Android系统和IOS系统。

所述4G模块上设有电话卡。

所述电池为锂的电池。

所述电池上设有充电插口。

所述硬件部分与软件部分通过无线通讯模块连接。

利用本实用新型的技术方案制作的智能远程控制的安全锁，一种操作方便，结构简单，便于拆卸，又能实现远程控制，对周围环境进行实时监控的安全使用装置。

附图说明

图1是本实用新型所述一种智能远程控制的安全锁软件部分的原理框图；

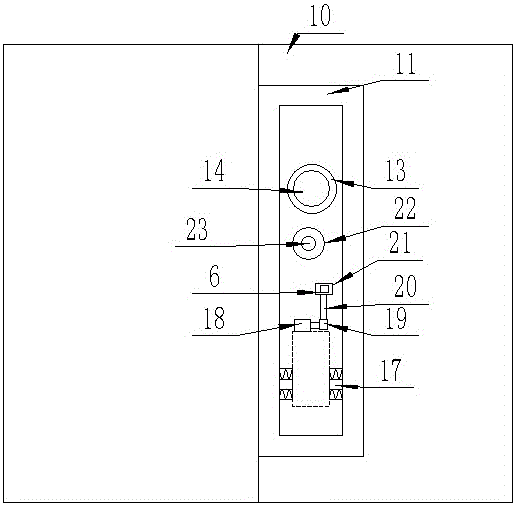

图2是本实用新型所述动态检测传送信的结构示意图；

图3是本实用新型所述矩形垫板上的俯视图；

图4是本实用新型所述条形开锁盒体的横截面的结构示意图；

图5是本实用新型所述条形开锁盒体和非触摸式开门机构的结构示意图；

图6是本实用新型所述电源提供机构的结构示意图；

图中，1、MCU模块；2、4G模块；3、电池；4、APP软件模块；5、键盘；6、摄像头；7、指纹扫描仪；8、报警器；9、无线通讯模块；10、矩形门；11、条形凹槽；12、条形开锁盒体；13、圆形开口；14、凸面镜；15、矩形垫板；16、螺纹孔；17、螺钉；18、微型推动气缸；19、电控转动环；20、空心连杆；21、摄像头安装基座；22、指纹凹槽；23、指纹按动识别传感器；24、电路板；25、红外人体传感器；26、红外测距仪；27、数据存取器；28、电池盒；29、划门凹槽；30、二号微型推动气缸；31、矩形插锁；32、插口凹槽；33、加紧凹槽；34、三号微型伸缩气缸；35、弹性垫片；36、钥匙转动开口；37、钥匙转动盒体；38、固定圆环；39、摆动杆；40、增加杆；41、滑轨；42、电池安装槽；43、电池弹出开口；44、旋转挡门；45、推拉把手；46、Android系统；47、IOS系统；48、充电插口。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-6所示，一种智能远程控制的安全锁，包括硬件部分和软件部分,所述软件部分包括MCU模块（1）、4G模块（2）、电池（3）、手机上的APP软件模块（4）、键盘（5）、摄像头（6）、指纹扫描仪（7）和报警器（8），所述键盘（5）、摄像头（6）、指纹扫描仪（7）和报警器（8）分别与MCU模块（1）电性连接，所述电池（3）与MCU模块（1）之间通过电性连接，所述电池（3）与4G模块（2）之间通过电性连接，所述4G模块（2）与机上的APP软件模块（4）之间通过无线通讯模块（9）连接，所述硬件部分包括矩形门（10），所述矩形门（10）上表面一端条形凹槽（11）所述条形凹槽（11）内设有条形开锁盒体（12），所述条形开锁盒体（12）内设有动态检测传送信息机构和电源提供机构，所述条形开锁盒体（12）上表面设有非触摸式开门机构，所述矩形门（10）内侧表面上设有远程控制开锁机构，所述动态检测传送信息机构由开在条形开锁盒体（12）上表面一号圆形开口（13）、嵌装在一号圆形开口（13）内的凸面镜（14）、设置在条形开锁盒体（12）内且与一号圆形开口（13）相对应的后侧表面上设有矩形垫板（15）、开在矩形垫板（15）上表面四角处的两组螺纹孔（16）、设置在矩形垫板（15）上且通过两组螺纹孔（16）与条形开锁盒体（12）内表面固定连接的两组螺钉（17）、设置在矩形垫板（15）上且伸缩端为水平的一号微型推动气缸（18）、套装在一号微型推动气缸（18）伸缩端上的电控转动环（19）、固定连接在电控转动环（19）上的空心连杆（20）、设置在空心连杆（20）一端表面上的摄像头安装基座（21）、嵌装在摄像头安装基座（21）内的摄像头（6）、设置在条形开锁盒体（12）上表面且位于一号圆形开口（13）下方设有指纹凹槽（22）、设置在指纹凹槽（22）内的指纹按动识别传感器（23）、设置在条形开锁盒体（12）内表面上的电路板（24）、设置在电路板（24）上的红外人体传感器（25）、红外测距仪（26）、数据存取器（27）和无线通讯模块（9）、设置在电路板（24）一侧的条形开锁盒体（12）内表面上的电池盒（28）共同构成的，所述电池盒（28）与电路板（24）电性连接，所述电路板（24）分别与一号微型推动气缸（18）、红外人体传感器（25）、红外测距仪（26）、数据存取器（27）和无线通讯模块（9）电性连接；所述远程控制开锁机构由开在矩形门（10）侧表面的划门凹槽（29）、设置在划门凹槽（29）内且伸缩端为水平的一组二号微型推动气缸（30）、设置在一组二号微型推动气缸（30）推动端上的矩形插锁（31）、开在划门凹槽（29）对应的门框侧表面上的插口凹槽（32）、开在插口凹槽（32）两相对侧表面上的一组推动加紧凹槽（33）。设置在每个推动加紧凹槽（33）内且与一组二号微型推动气缸（30）相垂直的一组伸缩端相对的三号微型伸缩气缸（34）、设置在每个三号微型伸缩气缸（34）伸缩端上的弹性垫片（35）共同构成的；所述非触摸式开门机构由设置在条形开锁盒体（12）上且与划门凹槽（29）所对应的钥匙转动开口（36）、嵌装在钥匙转动开口（36）内的钥匙转动盒体（37）、套装在每个二号微型推动气缸（30）推动端上的固定圆环（38）、一端与钥匙转动盒体（37）后侧表面固定连接且其另一端与其中一个固定圆环（38）固定连接的摆动杆（39）、一端铰链连接在另一个固定圆环（38）上且其另一端与摆动杆（39）连接的增加杆（40）共同构成的；所述电源提供机构由设置在电池盒（28）下表面的一组滑轨（41）、设置在一组滑轨（41）上的电池安装槽（42）、设置在电池安装槽（42）内的电池（3）、开在电池盒（28）侧表面上电池弹出开口（43）、设置在电池盒（28）侧表面且与电磁弹出开口（43）相匹配的旋转挡门（44）、设置在电池安装槽（42）前表面下端的推拉把手（45）共同构成的；所述指纹按动识别传感器（23）为原装瑞典进口的半导体指纹传感器；所述手机上的APP软件模块（4）包括Android系统（46）和IOS系统（47）；所述4G模块（2）上设有电话卡；所述电池（3）为锂的电池（3）；所述电池（3）上设有充电插口（48）；所述硬件部分与软件部分通过无线通讯模块（9）连接。

本实施方案的特点为，软件部分包括MCU模块、4G模块、电池、手机上的APP软件模块、键盘、摄像头、指纹扫描仪和报警器，键盘、摄像头、指纹扫描仪和报警器分别与MCU模块电性连接，电池与MCU模块之间通过电性连接，电池与4G模块之间通过电性连接，4G模块与机上的APP软件模块之间通过无线通讯模块连接，硬件部分包括矩形门，矩形门上表面一端条形凹槽条形凹槽内设有条形开锁盒体，条形开锁盒体内设有动态检测传送信息机构和电源提供机构，条形开锁盒体上表面设有非触摸式开门机构，矩形门内侧表面上设有远程控制开锁机构，动态检测传送信息机构由开在条形开锁盒体上表面一号圆形开口、嵌装在一号圆形开口内的凸面镜、设置在条形开锁盒体内且与一号圆形开口相对应的后侧表面上设有矩形垫板、开在矩形垫板上表面四角处的两组螺纹孔、设置在矩形垫板上且通过两组螺纹孔与条形开锁盒体内表面固定连接的两组螺钉、设置在矩形垫板上且伸缩端为水平的一号微型推动气缸、套装在一号微型推动气缸伸缩端上的电控转动环、固定连接在电控转动环上的空心连杆、设置在空心连杆一端表面上的摄像头安装基座、嵌装在摄像头安装基座内的摄像头设置在条形开锁盒体上表面且位于一号圆形开口下方设有指纹凹槽、设置在指纹凹槽内的指纹按动识别传感器、设置在条形开锁盒体内表面上的电路板、设置在电路板上的红外人体传感器、红外测距仪、数据存取器和无线通讯模块、设置在电路板一侧的条形开锁盒体内表面上的电池盒共同构成的，电池盒与电路板电性连接，电路板分别与一号微型推动气缸、红外人体传感器、红外测距仪、数据存取器和无线通讯模块电性连接，一种操作方便，结构简单，便于拆卸，又能实现远程控制，对周围环境进行实时监控的安全使用装置。

在本实施方案中，动态检测机构内设有条形开锁盒体，条形开锁盒体内的一号微型推动气缸，一号微型推动气缸伸缩端推动套在伸缩端上的电控转动环，电动转动圆环带动空心连杆，连杆上的摄像头进行摄像，指纹按动识别传感器进行指纹的识别，电路板上的红外人体传感器感知人，红外测距仪将距离传回，数据存储器将数据进行储存，避免信息流失，远程控制开锁机构通过无线船传递信号来控制开关，非接触式开门机构的连杆可以在电控转动环转动的过程中进行甩动，更好的观察门外面周围的情况，电源提供机构的挡门可以对电池进行取出，充电插口进行充电，如果用在车上监控就两侧表面上均设有摄像头就行了，4G模块上要安装电话卡，通过运营商提供的网络，直接实现手机跟4G模块连接控制。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
