一种工具盒及其工具盒组套的制作方法

本实用新型涉及工具盒技术领域，尤其涉及一种可相互堆叠互锁的工具盒及其工具盒组套。

背景技术：

为了便于运输及存放，市面上越来越多的工具盒开始向可堆叠方向发展。但目前市面上的大多数工具盒都无法锁定在其堆叠状态，而且很多工具盒也只有在大小规格相同时才能实现彼此之间的堆叠连接，有一定的局限性，适配性不高。

中国专利文献CN201544216U中公开一种可联结式工具盒，其通过设置于工具盒顶部的多个定位凹部，以及设置于工具盒底部的多个脚部之间的相互配合，实现多个工具盒之间的堆叠联接。同时，各工具盒尺寸呈一定比例设置，从而满足大小不同的工具盒之间也能以此方式彼此连接。

凹凸嵌合的方式虽然能快速地将两个工具盒连接在一起，但这种方式对于制造精度的要求很高且工具盒之间不能实现互锁，尤其是在搬运过程中，很容易出现工具盒与工具盒之间发生脱离的现象。

因此如何提供一种工具盒及工具盒组套，能够解决现有工具盒堆叠后不能互锁，是本领域技术人员需要解决的技术问题。

技术实现要素：

本实用新型的目的在于提出一种工具盒及其工具盒组套，能够实现工具盒之间的堆叠互锁，且在移动过程中不会发生位置偏移。为达此目的，本实用新型采用以下技术方案：

提供一种工具盒，包括上盒体以及下盒体，所述上盒体与所述下盒体转动连接，所述上盒体/下盒体至少一侧壁上设置有不少于一个的卡扣，所述下盒体/上盒体侧壁上设置有卡扣孔；或

所述上盒体以及所述下盒体侧壁上均设置有卡扣及卡扣孔，卡扣/卡扣孔用于与另一工具盒的卡扣孔/卡扣配合；

所述卡扣包括固定卡扣以及按压卡扣。

作为优选，所述下盒体至少两侧壁上设置有卡扣，所述上盒体的侧壁上设置有卡扣孔。

作为优选，所述固定卡扣与所述下盒体为固定连接；所述按压卡扣与所述下盒体转动连接。

作为优选，所述下盒体设置有容纳所述按压卡扣的凹槽。

作为优选，所述按压卡扣包括工作部以及按压部，所述按压部两侧设置有旋转轴，所述下盒体上设置有与所述旋转轴配合的旋转孔，所述工作部为向所述下盒体内侧或外侧弯曲的卡钩。

作为优选，所述卡扣和/或卡扣孔上还设置有凸条。

作为优选，所述按压部靠近所述下盒体的一侧还设置有按压弹簧，所述按压弹簧一端与所述下盒体侧壁连接，另一端与所述按压部连接。

作为优选，所述下盒体底部还设有吊孔，所述吊孔与吊牌配合使用将该工具盒吊放。

作为优选，所述上盒体与所述下盒体之间销接或通过合页连接，所述上盒体与所述下盒体上还开设有防盗孔。

本实用新型还提供一种工具盒组套，包含上述任一特征的第一工具盒和第二工具盒，所述第一工具盒的长度、宽度均大于第二工具盒的长度和宽度，所述第一工具盒上的卡扣/卡扣孔可与另一相同的第一工具盒上的卡扣孔/卡扣相卡合，所述第二工具盒上的卡扣/卡扣孔可与另一相同的第二工具盒上的卡扣孔/卡扣相卡合，所述第一工具盒上的卡扣孔可与所述第二工具盒上的卡扣相卡合。

本实用新型的有益效果：

本实用新型中在工具盒的上盒体/下盒体上设置有卡扣，下盒体/上盒体上设置有卡扣孔，当多个工具盒堆叠时，各工具盒之间的卡扣与卡扣孔互相配合，使得工具盒与工具盒之间能够在堆叠的同时实现互锁，有效防止移动多个工具盒时发生工具盒与工具盒之间的位置偏移。同时卡扣分为固定卡扣以及按压卡扣，工具盒一侧设置按压卡扣，另一侧设置固定卡扣。堆叠时，先将不同工具盒之间的固定卡扣与卡扣孔配合，然后再将按压卡扣与卡扣孔配合，两种卡扣相互配合使用，使工具盒在互锁时更加省时省力，还使卡扣与卡扣孔在拆卸时也更为简单方便。

附图说明

图1是本实用新型实施例1提供的工具盒的结构示意图；

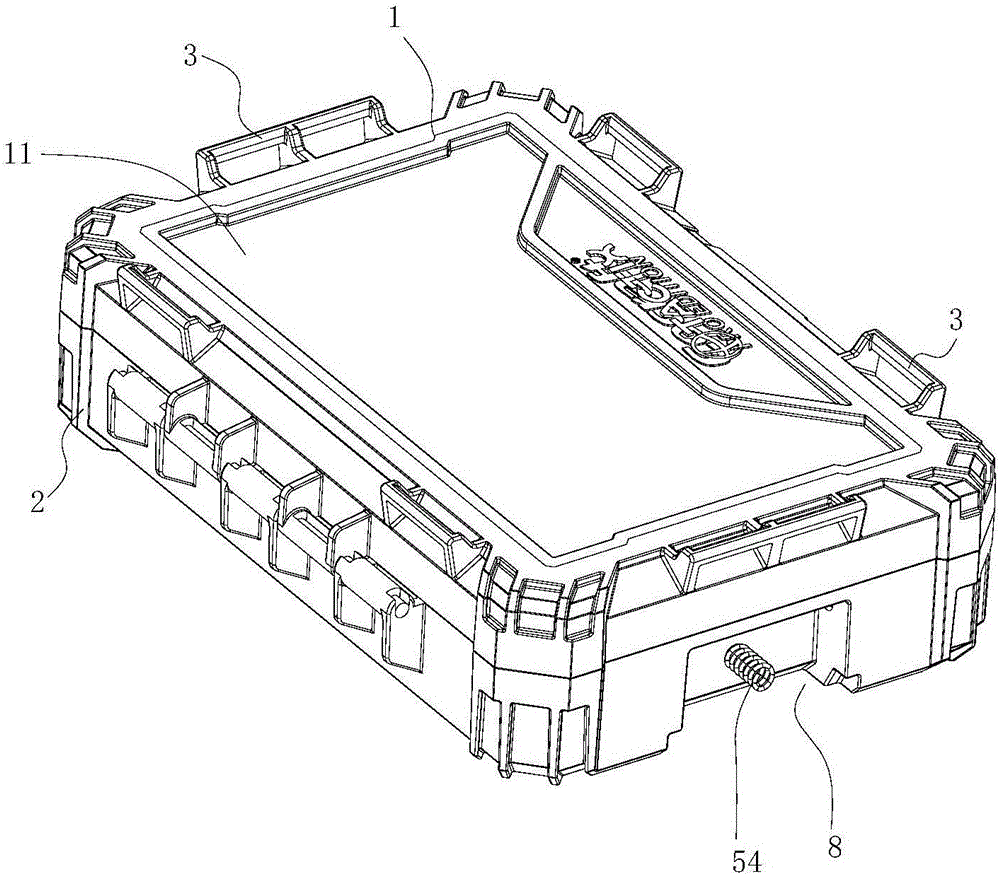

图2是本实用新型实施例1提供的工具盒未设置按压卡扣的结构示意图；

图3是本实用新型实施例1提供的工具盒的仰视图；

图4是本实用新型实施例1提供的工具盒带有吊牌的结构示意图；

图5是图4的I处的局部放大图；

图6是图4的吊牌的结构示意图；

图7是本实用新型实施例1提供的按压卡扣的结构示意图；

图8是本实用新型实施例2提供的工具盒的结构示意图；

图9是工具盒之间叠放互锁的状态示意图；

图10是固定卡扣的局部放大图；

图11是卡扣孔的局部放大图。

图中：

1、上盒体；11、容纳槽；2、下盒体；21、脚垫；3、卡扣孔；4、固定卡扣；5、按压卡扣；51、工作部；52、按压部；53、旋转轴；54、按压弹簧；6、吊孔；7、吊牌；71、第一卡扣；72、第二卡扣；73、悬挂孔；8、凹槽；9、防盗孔；10、凸条；100、第一工具盒；200、第二工具盒。

具体实施方式

为了使本领域技术人员更好地理解本实用新型的技术方案，下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。

实施例1

本实施例中提供了一种工具盒，如图1-6所示，包括上盒体1以及下盒体2，上盒体1与下盒体2转动连接，所述上盒体1/下盒体2至少一侧壁上设置有不少于一个的卡扣，所述下盒体2/上盒体1侧壁上设置有卡扣孔3；所述卡扣包括固定卡扣4以及按压卡扣5。

本实施例中下盒体2宽度方向的两侧壁上均设置有一个卡扣，与设置卡扣的侧壁相邻的侧壁上不设置卡扣，所述上盒体1四个侧壁上均设置有卡扣孔3。该上盒体1长度方向的侧壁上分别设置有两个卡扣孔3，且两个卡扣孔3对称位于侧壁两端；上盒体1宽度方向的侧壁上分别设置有一个卡扣孔。作为优选，下盒体2设置卡扣的两侧壁上设置不同卡扣，其中一侧壁上设置固定卡扣4，另一侧壁上设置按压卡扣5；固定卡扣4与所述下盒体2为固定连接，本实施例中为一体式连接；按压卡扣5与所述下盒体2转动连接。

上盒体1顶部设置有容纳槽11，下盒体2底部设置有脚垫21。当工具盒与工具盒之间叠放时，上方工具盒的脚垫21嵌进下方工具盒的容纳槽11内。在下盒体2底部设置脚垫21是为了防止下盒体2底部与地面摩擦而发生破损，在上盒体1顶部设置容纳槽11则是为了容纳脚垫21，从而在工具盒与工具盒叠放时，上方工具盒的底部与下方工具盒的顶部可以紧密接触，工具盒两侧的卡扣孔3与卡扣也就更容易卡合。同时，容纳槽11也能起到限制脚垫21的作用，进而限制工具盒之间的偏移，工具盒之间的堆叠状态也就更加稳定。

如图2、图7所示，针对上述按压卡扣5，本实施例中下盒体2设置有容纳所述按压卡扣5的凹槽8。按压卡扣5包括工作部51以及按压部52。工作部51为向所述下盒体2外侧弯曲的卡钩。当然，工作部51也可以为向所述下盒体2内侧弯曲的卡钩。按压部52由上至下横截面积逐渐变小，上部两侧设置有旋转轴53，所述下盒体2上的凹槽8对应两侧设置有与所述旋转轴53配合的旋转孔，旋转轴53设置在旋转孔内以实现按压卡扣5旋转，按压部52下部则与工作部51相连接。

为了防止叠放时卡扣与卡扣孔3之间发生滑脱，卡扣和/或卡扣孔3上设置有凸条10。如图7、10、11所示，本实施例中卡扣以及卡扣孔3上均设置有凸条10。当多个工具盒之间的卡扣与卡扣孔3锁合时，位于卡扣上的凸条10与位于卡扣孔3上的凸条10也彼此互锁，从而提高卡扣与卡扣孔3锁合的稳定性，避免滑脱。需要说明的是，固定卡扣4以及按压卡扣5上均设置有凸条10。

如图7所示，为了使按压卡扣5在工作状态下不会随意转动，本实施例中按压部52靠近所述上盒体1的一侧还设置有按压弹簧54，所述按压弹簧54一端与所述下盒体2侧壁连接，另一端与所述按压部52连接。其中下盒体2侧壁上设置有连接柱与按压弹簧54连接，按压部52朝向连接柱一侧设置有限位环与按压弹簧54连接。在本实施例中，为了便于安装，按压部52朝向连接柱一侧挖空呈一空腔，腔内与连接柱相对设置限位环，以共同作用限制按压弹簧54。按压弹簧54在工作时为压缩或自然状态。本实施例中按压卡扣5为一体成型结构。

本实施例中下盒体2底部还设有吊孔6，且吊孔6靠近固定卡扣4，所述吊孔6与吊牌7配合使用将该工具盒吊放。

如图4、图5、图6所示，具体的吊牌7上设置有第一卡扣71、第二卡扣72以及悬挂孔73，其中第一卡扣71伸入到吊孔6内，第二卡扣72与固定卡扣4之间相互扣合锁紧，使吊牌7不容易从下盒体2上脱落。

上盒体1与所述下盒体2之间销接或通过合页连接，所述上盒体1与所述下盒体2上还开设有防盗孔9。防盗孔9的具体位置是在上盒体1与下盒体2开合端，即与连接端相反的侧壁上，工具盒出厂时商家可在防盗孔9内穿设有子母扣或束线带，客户在使用时亦可自行配备锁具将上盒体1与下盒体2锁紧。

实施例2

如图8所示，本实施例中下盒体2相对的两侧壁上均设置有一个卡扣，与设置卡扣的侧壁相邻的侧壁上不再设置卡扣，上盒体1与所述下盒体2相对应的侧壁上设置有卡扣孔3。也就是说本实施例中上盒体1的卡扣孔3数量为两个，且位置在与卡扣同一方向的侧壁上。本实施例中，卡扣及卡扣孔均设置在工具盒的宽度方向上。下盒体2设置卡扣的两侧壁上设置不同卡扣，其中一侧壁上设置固定卡扣4，另一侧壁上设置按压卡扣5；固定卡扣4与所述下盒体2为固定连接，本实施例中为一体式连接；按压卡扣5与所述下盒体2转动连接。

本实施例提供的工具盒相对实施例1中的尺寸较小，其中该工具盒的长度与实施例1中工具盒的宽度相同，工具盒宽度是实施例1中工具盒的长度的二分之一，因此，本实施例中提供的工具盒能够与实施例1中的工具盒堆叠互锁。当然，宽度也可小于实施例1中的工具盒的长度的二分之一。相应的，实施例1中的工具盒的长度方向上的卡扣孔之间的距离也随之调整。

本实施例中其它结构与实施例1中的结构相同，在此不再赘述。

实施例3

本实施例中上盒体1以及下盒体2侧壁上均设置有卡扣及卡扣孔3，卡扣以及卡扣孔3的数量根据需要设定。

本实施例中其它结构与实施例1、实施例2中的结构相同，在此不再赘述。

实施例4

本实施例中提供了一种工具盒组套，可包括上述三种实施例中提供以及由上述三种实施例变化和改进所得的工具盒。本实施例中以实施例1和实施例2中所提供的工具盒为例。

如图9所示，第一工具盒100的的长度、宽度均大于第二工具盒200的长度、宽度。两个相同的工具盒之间可互相堆叠。第一工具盒100下盒体宽度方向上的两侧的卡扣可与第一工具盒100’上盒体相对应的两侧的卡扣孔相配合，第二工具盒200下盒体宽度方向上的两侧的卡扣可与第二工具盒200’上盒体相对应的两侧的卡扣孔相配合。而且，第二工具盒200’下盒体宽度方向上的两侧的卡扣可与第一工具盒100长度方向上相对应的两个卡扣孔相配合。第一工具盒100上可叠放两个第二工具盒200’。

注意，以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施方式的限制，上述实施方式和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型的要求保护范围由所附的权利要求书及其等效物界定。
