一种使用方便的台式操作台的制作方法

本实用新型涉及一种台式操作台，尤其涉及一种使用方便的台式操作台。

背景技术：

台式电热丝切割机一般包括控制箱和位于箱式控制箱上方的台式操作台，其中台式操作台大多是由铁制成的平面工具台；但是在实际使用中发现，有时切割工件时，需要将工件倾斜起来进行切割，并且还需要对工件进行一定角度旋转后再切割，这样操作起来不方便，同时有的台式操作台的承载能力低，无法满足实际的使用需求。

技术实现要素：

本实用新型目的是为了克服现有技术的不足而提供一种能对工件进行旋转和倾斜切割，同时承载能力高的使用方便的台式操作台。

为达到上述目的，本实用新型采用的技术方案是：一种使用方便的台式操作台，包括底座、旋转电机、工作台、第一承载板、升降气缸、第二承载板和锁紧组件；所述底座内设有旋转电机；所述旋转电机的转轴上端与工作台相连；所述工作台上端一侧设有可转动的第一承载板；所述工作台内设有升降气缸；所述升降气缸与第一承载板相连；所述第一承载板一侧设有可转动的第二承载板；所述第二承载板上设有锁紧组件，用于将第一承载板和第二承载板紧固相连。

优选的，所述工作台一侧设有固定块；所述固定块内设有凹槽；所述凹槽内设有支撑条；所述工作台上端面上设有与支撑条相对应的卡槽。

优选的，所述锁紧组件包括螺栓和螺母；所述第一承载板上设有与螺栓相对应的螺栓孔。

由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：

本实用新型方案的使用方便的台式操作台，其结构简单实用，可以对工件进行旋转和倾斜切割，同时承载能力强，较好的满足了实际的生产加工需求，加工效率高，具有较强的实用价值。

附图说明

下面结合附图对本实用新型技术方案作进一步说明：

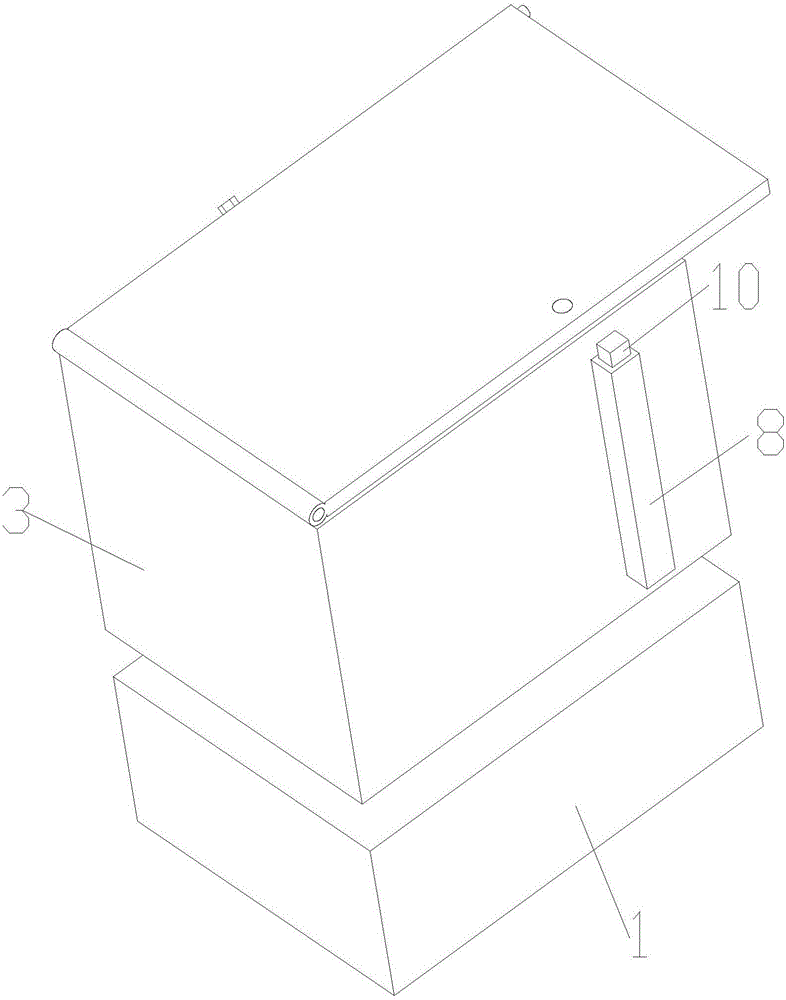

附图1为本实用新型的结构示意图；

附图2为附图1的另一视角的结构示意图；

附图3为本实用新型使用状态时的结构示意图

其中：1、底座；2、旋转电机；3、工作台；4、第一承载板；5、升降气缸；6、第二承载板；7、锁紧组件；8、固定块；9、螺栓孔；10、支撑条。

具体实施方式

下面结合附图及具体实施例对本实用新型作进一步的详细说明。

如附图1-3所示的本实用新型所述的一种一种使用方便的台式操作台，包括底座1、旋转电机2、工作台3、第一承载板4、升降气缸5、第二承载板6和锁紧组件7；所述底座1内设有旋转电机2；所述旋转电机2的转轴上端与工作台3相连；所述工作台3上端一侧设有可转动的第一承载板4；所述工作台3内设有升降气缸5；所述升降气缸5与第一承载板4相连；所述第一承载板4一侧设有可转动的第二承载板6；所述第二承载板6上设有锁紧组件7，用于将第一承载板4和第二承载板6紧固相连；所述工作台3一侧设有固定块8；所述固定块8内设有凹槽；所述凹槽内设有支撑条10；所述工作台3上端面上设有与支撑条10相对应的卡槽；所述锁紧组件7包括螺栓和螺母；所述第一承载板上设有与螺栓相对应的螺栓孔9。

普通工作时，直接将工件放置到第一承载板上就可以进行切割加工；当需要对工件进行一定角度旋转再进行切割时，开启旋转电机，将工作台旋转到合适的角度，然后再对第一承载板上的工件进行切割加工即可；当需要将工件调整一定的倾斜角度时，开启升降气缸，使得第一承载板与工作台之间呈一定角度的倾斜，同时可以将第二承载板旋转到第一承载板上，使得第一承载板和第二承载板之间重合，然后将螺栓穿过第一承载板的螺栓孔，并通过螺母将两者紧固相连，提高了本实用新型的承载强度。

进一步的，将支撑条从固定块中取出，然后将支撑条的底部放入工作台的卡槽中，然后支撑条上端顶住第一承载板下端，这样第一承载板就更加稳固了。

本实用新型的使用方便的台式操作台，其结构简单实用，可以对工件进行旋转和倾斜切割，同时承载能力强，较好的满足了实际的生产加工需求，加工效率高，具有较强的实用价值。

以上仅是本实用新型的具体应用范例，对本实用新型的保护范围不构成任何限制。凡采用等同变换或者等效替换而形成的技术方案，均落在本实用新型权利保护范围之内。
