一种便携式建筑工具箱的制作方法

本实用新型涉及建筑工具箱技术领域，具体为一种便携式建筑工具箱。

背景技术：

建筑工程质检人员在工作中，需要使用内外直角检测尺、标准塞尺、磁力线坠、百格网、检测镜、卷线器、伸缩杆、焊缝检测尺、水电检测锤、响鼓锤、钢针小锤等检测工具，在检测的过程中，若同时携带所有检测工具会给工作人员带来极大的不便，针对这一问题，目前市场上出现了一种建筑工程质量检测工具箱，其结构简单，在使用的过程中放置在工具箱内的工具会出现相互碰撞的现象，会造成工具的损伤，从而导致无法保证检测数据的精确性，且由于工具箱的工具都非常的贵重，因此既缩短了其整体的使用寿命，也对检测工作带来不必要的影响，且在一定程度上造成了较大的经济损失。利用这种工具箱存放工具时非常简单，但需要使用工具时却非常麻烦，需要在一大堆的工具里寻找，非常费时费力；另外，这种工具箱仅在箱盖上设置有把手，用以携带以及搬运工具箱，费时费力使用不方便。因此，在建筑用工具箱领域，迫切需要一种结构简单、实用性高、安全性高的建筑用工具箱。

技术实现要素：

本实用新型的目的在于提供一种便携式建筑工具箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：包括上箱盖、下箱盖；所述上箱盖通过转轴与下箱盖转动连接；所述下箱盖的上端面的中间设置有伸缩杆槽；所述伸缩杆槽的两侧分别设置有测量尺槽和检测锤槽；所述检测锤槽的一侧设置有应急工具槽；所述测量尺槽的一侧均匀设置有三个小零件槽；所述下箱盖的下端面均匀安装有四个支撑腿；所述上箱盖的下端面设有工具书槽；所述上箱盖的上端面安装有太阳能电池板。

优选的，所述支撑腿的下端通过销轴与万向轮转动连接；所述下箱盖的下端面设有万向轮放置槽；所述万向轮放置槽位于支撑腿的内侧。

优选的，所述工具书槽内固定安装有照明灯。

优选的，所述上箱盖的上端面安装有报警按钮和蜂鸣器；所述报警按钮和蜂鸣器位于太阳能电池板的一侧。

优选的，所述上箱盖和下箱盖之间安装有写字板；所述写字板与下箱盖转动连接；所述写字板的上端面粘贴有公式表。

与现有技术相比，本实用新型的有益效果是：1、本实用新型结构简单功能多样，能够利用太阳能电池板产生电能，方便手提和拉动，方便工具分类放置，有利于保护工具不受损坏，方便书写和查看公式表，能够在出现危险时即使提醒周围人；2、采用下箱盖的上端面的中间设置有伸缩杆槽，伸缩杆槽的两侧分别设置有测量尺槽和检测锤槽，检测锤槽的一侧设置有应急工具槽，测量尺槽的一侧均匀设置有三个小零件槽，分类放置工具，保护工具同时使用方便；3、采用上箱盖的上端面安装有太阳能电池板，采用太阳能电池板供电绿色环保；4、采用工具书槽内固定安装有照明灯，方便在光线较差的环境里使用；5、采用支撑腿的下端通过销轴与万向轮转动连接，下箱盖的下端面设有万向轮放置槽，万向轮放置槽位于支撑腿的内侧，方便拉动工具箱，同时万向轮可以转动放置在万向轮放置槽内，不影响工具箱稳定；6、采用上箱盖的上端面安装有报警按钮和蜂鸣器，报警按钮和蜂鸣器位于太阳能电池板的一侧，方便出现安全情况时及时提醒他人，同时有利于他人及时提供救援。

附图说明

图1为本实用新型的整体结构图；

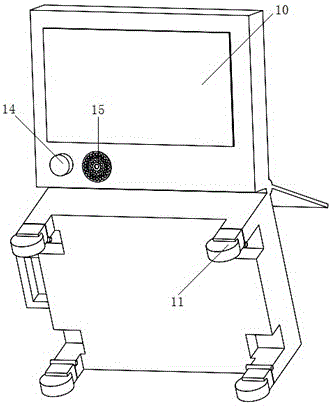

图2为本实用新型的仰视图。

图中：1、上箱盖；2、下箱盖；3、伸缩杆槽；4、测量尺槽；5、检测锤槽；6、应急工具槽；7、小零件槽；8、支撑腿；9、工具书槽；10、太阳能电池板；11、万向轮；12、万向轮放置槽；13、照明灯；14、报警按钮；15、蜂鸣器；16、写字板；17、公式表。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：包括上箱盖1、下箱盖2；所述上箱盖1通过转轴与下箱盖2转动连接；所述下箱盖2的上端面的中间设置有伸缩杆槽3；所述伸缩杆槽3的两侧分别设置有测量尺槽4和检测锤槽5；所述检测锤槽5的一侧设置有应急工具槽6；所述测量尺槽4的一侧均匀设置有三个小零件槽7；所述下箱盖2的下端面均匀安装有四个支撑腿8；所述上箱盖1的下端面设有工具书槽9；所述上箱盖1的上端面安装有太阳能电池板10；所述支撑腿8的下端通过销轴与万向轮11转动连接；所述下箱盖2的下端面设有万向轮放置槽12；所述万向轮放置槽12位于支撑腿8的内侧；所述工具书槽9内固定安装有照明灯13；所述上箱盖1的上端面安装有报警按钮14和蜂鸣器15；所述报警按钮14和蜂鸣器15位于太阳能电池板10的一侧；所述上箱盖1和下箱盖2之间安装有写字板16；所述写字板16与下箱盖2转动连接；所述写字板16的上端面粘贴有公式表17。

本实用新型在具体实施时，测量尺槽4内可以放置测量尺等工具；检测锤槽5内可以存放检测锤等工具；应急工具槽6可以放置其他临时需要的工具；小零件槽7可以放置一些小型工具；伸缩杆槽3可以放置伸缩杆；太阳能电池板10可以为照明灯13和蜂鸣器15提供电源；出现危险时可以按报警按钮14启动蜂鸣器15提醒周围人；写字板16可以方便书写；万向轮11可以绕支撑腿8转动，需要拉动工具箱时将万向轮11转动与支撑腿8接合；需要固定放置时将万向轮11转回万向轮放置槽12。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
