一种旋转式PCB板放置装置的制作方法

本实用新型涉及一种PCB板辅助生产装置，尤其涉及一种旋转式PCB板放置装置。

背景技术：

PCB板，中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的载体，由于PCB板在加工过程中，需要经历钻孔、曝光、蚀刻等工艺过程，现有技术中，PCB板在上道工序转移到下道工序时需要用到PCB板放置车，放板时，手动将单块PCB板提起并放置于PCB板放置车上，取板时，将单块PCB板从PCB板放置车提起取下，由于在放板和取板时，均需要将PCB板提起，导致操作人员劳动强度大，同时，PCB板放置车占地面积大，不利于生产管理。鉴于以上缺陷，实有必要设计一种旋转式PCB板放置装置。

技术实现要素：

本实用新型所要解决的技术问题在于：提供一种旋转式PCB板放置装置，来解决现有PCB板放置车在放板和取板时需要手动提起PCB板导致劳动强度大的问题。

为解决上述技术问题，本实用新型的技术方案是：一种旋转式PCB板放置装置，包括底座、立柱、托板、转动盘、托轮、不少于2件的卡板机构，所述的立柱位于底座顶部，所述的立柱与底座螺纹螺纹相连，所述的托板位于立柱 顶部，所述的托板与立柱螺纹相连，所述的转动盘位于托板顶部，所述的转动盘与托板转动相连，所述的托轮位于转动盘底部且位于托板顶部，所述的托轮与转动盘螺纹相连且与托板滚动相连，所述的卡板机构位于转动盘顶部，所述的卡板机构与转动盘螺纹相连，所述的卡板机构还包括盒体、卡条、挡板、磁铁、限位铁块、拉手，所述的盒体位于转动盘顶部，所述的盒体与转动盘螺纹相连，所述的卡条位于盒体内壁右侧，所述的卡条与盒体紧配相连，所述的挡板位于盒体外壁左侧，所述的挡板与盒体铰链相连，所述的磁铁位于盒体外壁左侧，所述的磁铁与盒体螺纹相连，所述的限位铁块位于挡板侧壁，所述的限位铁块与挡板螺纹相连，所述的拉手位于挡板左侧，所述的拉手与挡板螺纹相连。

本实用新型进一步的改进如下：

进一步的，所述的底座还设有万向轮，所述的万向轮位于底座底部，所述的万向轮与底座螺纹相连。

进一步的，所述的万向轮数量为4件，对称布置于底座。

进一步的，所述的托板还设有扶手，所述的扶手位于托板一侧，所述的扶手与托板螺纹相连。

进一步的，所述的卡条还设有第一卡槽，所述的第一卡槽贯穿卡条主体。

进一步的，所述的挡板还设有第二卡槽，所述的第二卡槽贯穿挡板主体。

与现有技术相比，该旋转式PCB板放置装置，放板时，操作人员站立在固定位置，通过拉手拉动挡板，磁铁与限位铁块分离，手动将PCB板插入设置在卡条的第一卡槽内，随后，通过拉手将挡板抬起，磁铁与限位铁块吸合，设置在挡板的第二卡槽对PCB板进行限位，手动转动转动盘进行放板，直到放板完成；取板时，通过拉手拉动挡板，磁铁与限位铁块分离，手动将PCB板从第一 卡槽内拉出即可，手动转动转动盘进行放板，直到取板完成。该装置结构简单，不仅结构紧凑，占地面积小，而且，放板、取板时均不需要将PCB板提起，降低操作人员劳动强度。

附图说明

图1示出本实用新型主视图

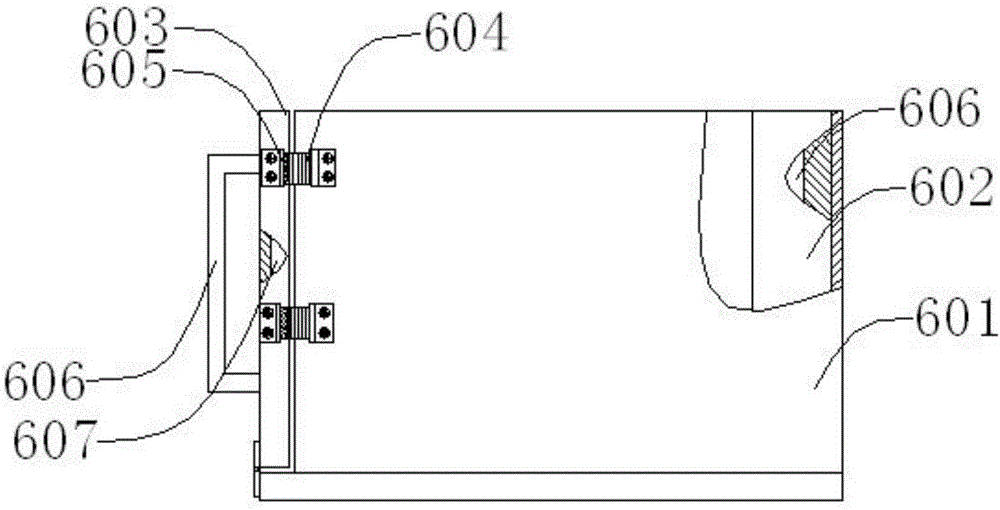

图2示出本实用新型卡板机构主视图

底座 1 立柱 2

托板 3 转动盘 4

托轮 5 卡板机构 6

万向轮 101 扶手 301

盒体 601 卡条 602

挡板 603 磁铁 604

限位铁块 605 拉手 606

第一卡槽 606 第二卡槽 607

具体实施方式

如图1、图2所示，一种旋转式PCB板放置装置，包括底座1、立柱2、托板3、转动盘4、托轮5、不少于2件的卡板机构6，所述的立柱2位于底座1顶部，所述的立柱2与底座1螺纹螺纹相连，所述的托板3位于立柱2顶部，所述的托板3与立柱2螺纹相连，所述的转动盘4位于托板3顶部，所述的转动盘4与托板3转动相连，所述的托轮5位于转动盘4底部且位于托板3顶部， 所述的托轮5与转动盘4螺纹相连且与托板2滚动相连，所述的卡板机构6位于转动盘4顶部，所述的卡板机构6与转动盘4螺纹相连，所述的卡板机构6还包括盒体601、卡条602、挡板603、磁铁604、限位铁块605、拉手606，所述的盒体601位于转动盘4顶部，所述的盒体601与转动盘4螺纹相连，所述的卡条602位于盒体601内壁右侧，所述的卡条602与盒体601紧配相连，所述的挡板603位于盒体601外壁左侧，所述的挡板603与盒体601铰链相连，所述的磁铁604位于盒体601外壁左侧，所述的磁铁604与盒体601螺纹相连，所述的限位铁块605位于挡板603侧壁，所述的限位铁块605与挡板603螺纹相连，所述的拉手606位于挡板603左侧，所述的拉手606与挡板603螺纹相连，所述的底座1还设有万向轮101，所述的万向轮101位于底座1底部，所述的万向轮101与底座1螺纹相连，所述的万向轮101数量为4件，对称布置于底座1，所述的托板3还设有扶手301，所述的扶手301位于托板3一侧，所述的扶手301与托板3螺纹相连，所述的卡条602还设有第一卡槽606，所述的第一卡槽606贯穿卡条602主体，所述的挡板603还设有第二卡槽607，所述的第二卡槽607贯穿挡板603主体，该旋转式PCB板放置装置，放板时，操作人员站立在固定位置，通过拉手606拉动挡板603，磁铁604与限位铁块605分离，手动将PCB板插入设置在卡条602的第一卡槽606内，随后，通过拉手606将挡板603抬起，磁铁604与限位铁块605吸合，设置在挡板603的第二卡槽607对PCB板进行限位，手动转动转动盘4进行放板，直到放板完成；取板时，通过拉手606拉动挡板603，磁铁604与限位铁块605分离，手动将PCB板从第一卡槽606内拉出即可，手动转动转动盘4进行放板，直到取板完成。该装置结构简单，不仅结构紧凑，占地面积小，而且，放板、取板时均不需要将PCB板提起，降低操作人员劳动强度。

本实用新型不局限于上述具体的实施方式，本领域的普通技术人员从上述构思出发，不经过创造性的劳动，所做出的种种变换，均落在本实用新型的保护范围之内。
