空转电子锁的制作方法

本实用新型涉及电子柜锁，是一种空转电子锁。

背景技术：

电子锁是一种通过控制电路或芯片工作控制机械开关的闭合，完成开锁、闭锁任务的锁具；柜锁是指用于配电柜、文件柜、更衣柜等金属柜门的五金锁具。电子柜锁是对用于上述柜类电子锁的统称，一般需要强电或弱电提供开锁动力；根据其电子感应的方式不同，分为电子密码锁、电子感应锁等。现有一些电子锁虽然采用电磁铁或电磁阀的方式使用，但其开锁方式较为单一，充电、供电较为不便，未考虑电子钥匙的方便使用，有待进一步改进和完善。

技术实现要素：

为克服上述不足，本实用新型的目的是向本领域提供一种空转电子锁，使其解决现有同类产品结构开锁方式单一，供电、充电不便的技术问题。其目的是通过如下技术方案实现的。

一种空转电子锁，该电子锁包括电子钥匙、面板、锁芯组件、钢栓，所述面板设置于门板的安装孔，面板设有扳手钥匙孔，锁芯组件的一端锁芯块，面板的扳手钥匙孔与锁芯块的锁孔对齐，锁芯块通过六角连接块与连接块连接，连接块设有钢栓，连接块与锁芯块之间的六角连接块外径设有弹簧，锁芯组件内的电磁阀，锁芯块的外径设有凸起的限位圈，电磁阀通过线路与控制盒内的控制电路连接；其设计要点是所述电磁阀的电磁阀闩与锁芯块相对，伸出的电磁阀闩通过限位锁芯块的限位圈限位锁芯块向下移动。即电磁阀通电，电磁阀的电磁阀闩与锁芯块的限位圈相对，通过扳手插入面板的扳手钥匙孔和锁芯块的锁孔，按压锁芯块，锁芯块带动六角连接块插入连接块，锁芯块、六角连接块、连接块连为一体，转动锁芯块带动钢栓旋转；电磁阀断电，电磁阀的电磁阀闩伸出，锁芯块的限位圈限位于电磁阀的电磁阀闩，锁芯块处于空转状态。空转状态下的锁芯块由于电磁阀的电磁阀闩限位，无法通过扳手下压，锁芯只能空转操作。

所述锁芯块与六角连接块连为一体，并一体成型。上述锁芯块和六角连接块一体成型，亦可实现该电子锁的工作原理。

所述电子钥匙内设有与控制盒内控制电路对应的电子解锁模块，电磁阀通过线路与控制盒内的电子解锁模块连接。从而电磁阀通过电子钥匙内电子解锁模块和控制盒内电子启动模块实现启闭，即实现电磁阀的通电和断电。

所述电子钥匙设有六角扳手，六角扳手的一端与电子钥匙的扳手槽内一端铰接。从而六角扳手与电子钥匙一起使用，方便了开启锁芯块的扳手与电子钥匙一起携带。

所述电子钥匙内设有充电锂电池，面板设有充电接口，控制盒内的控制电路设有电池和充电模块，控制电路通过线路与面板的充电接口连接，所述控制盒或与外接电源连接。从而电子钥匙通过充电线与面板的充电接口连接，即可为该电子锁内的电池充电，同时控制盒亦可外接供电电源直接供电。

所述锁芯组件内设有锁芯，锁芯的钥匙孔隐藏于面板的下方或设置于面板，锁芯通过拨块与电磁阀的电磁阀闩连接。该电子锁采用机械钥匙强制开启时，打通锁芯上面的面板即可，锁芯的位置只有使用者才知道；同时，锁芯亦可露出面板设置。

所述锁芯块的扳手钥匙孔内设有连接块孔，连接块孔与六角连接块相通。通过连接块孔或采用电钻打通扳手钥匙孔，即可通过锥棒敲击六角连接块，使六角连接块与连接块连接，上述为另一种强迫机械开锁的方式。

所述控制盒内的控制电路设有蓝牙连接模块、GPRS数据连接模块和/或远程开启模块。从而使该电子锁支持多种控制方式：1.支持蓝牙开启，用户可通过手机APP与电子锁连接后，通过权限匹配方式进行开启电子锁，同时数据可通过手机端上传到后端服务器进行记录；2.支持GPRS；3.支持远程开启，用户可通过远程下达开锁指令，对电子锁进行开锁，同时会保留开锁记录。

所述钢栓呈T字形锁片，钢栓对称的两端分别设有六角螺钉。上述结构便于该电子锁在连杆柜门中使用，即钢栓通过六角螺钉与柜门的锁杆连接。

本实用新型结构设计合理，装配生产、使用、充电方便，扳手和电子钥匙一体携带，开锁方式多样，便于强制机械开启；适合作为柜门的电子锁使用，及其同类产品的进一步改进。

附图说明

图1是本实用新型的爆炸结构示意图。

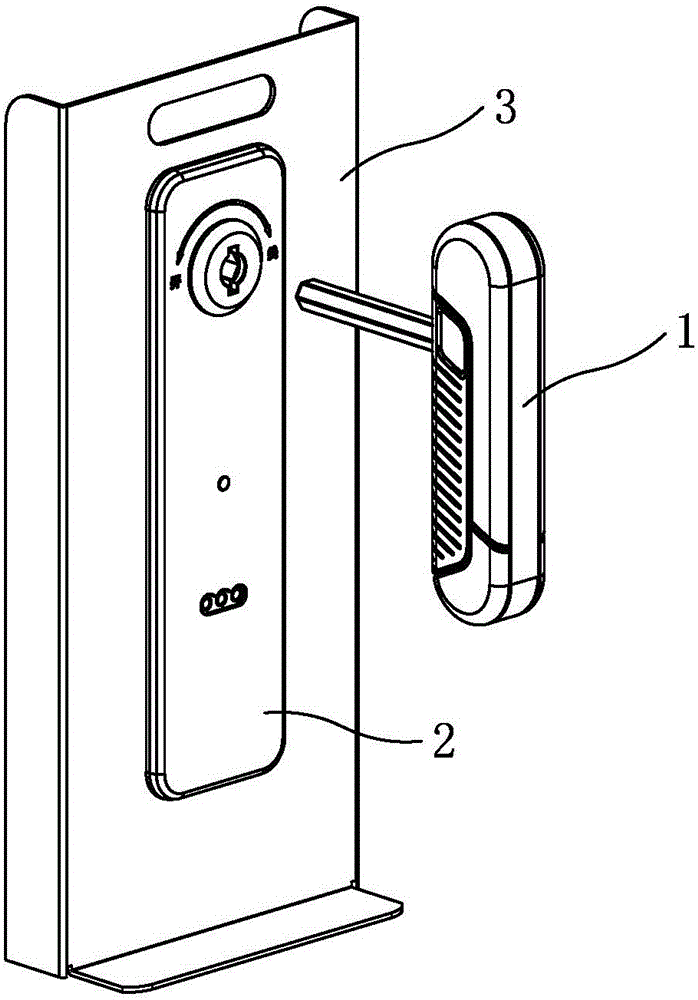

图2是本实用新型的电子钥匙开锁时结构示意图。

图3是本实用新型的电子钥匙充电状态剖视结构示意图。

图4是本实用新型的解锁状态剖视结构示意图。

图5是本实用新型的空转状态剖视结构示意图。

图6是本实用新型的侧视结构示意图，图中省略电子钥匙。

图7是本实用新型的后部结构示意图。

附图序号及名称：1、电子钥匙，2、面板，201、充电接口，3、门板，4、锁芯组件，5、螺钉，6、螺栓，7、控制盒，8、螺丝，9、钢栓，10、六角螺钉，11、电磁阀，12、锁芯块，13、六角连接块，14、连接块，15、拨块，16、锁芯。

具体实施方式

现结合附图，对本实用新型结构和使用作进一步描述。如图1～图7所示，该电子锁的面板2设置于门板3的安装孔，面板设有扳手钥匙孔，锁芯组件4的一端锁芯块12，面板的扳手钥匙孔与锁芯块的锁孔对齐，锁芯块通过六角连接块13与连接块14连接，连接块设有钢栓9，钢栓呈T字形锁片，钢栓对称的两端分别设有六角螺钉10。连接块与锁芯块之间的六角连接块外径设有弹簧，锁芯组件内的电磁阀11，锁芯块的外径设有凸起的限位圈，电磁阀通过线路与控制盒7内的控制电路连接；电磁阀的电磁阀闩与锁芯块相对，伸出的电磁阀闩通过限位锁芯块的限位圈限位锁芯块向下移动，收入电磁阀的电磁阀闩不影响锁芯块的向下移动。锁芯组件内还设有锁芯16，锁芯的钥匙孔隐藏于面板的下方，锁芯通过拨块15与电磁阀的电磁阀闩连接。

电子钥匙内设有与控制盒内控制电路对应的电子解锁模块，以及充电锂电池，电子钥匙还设有六角扳手，电磁阀通过线路与控制盒内的电子解锁模块连接。面板设有充电接口201，控制盒内的控制电路设有电池和充电模块，控制电路通过线路与面板的充电接口连接。控制盒内的控制电路还设有蓝牙连接模块、GPRS数据连接模块和/或远程开启模块。

该电子锁的解锁状态如下：当电磁阀解锁，锁芯处于可压入状态，用六角工具将锁芯块推入使六角传动块与连接块进行连接，此时锁芯转动时即可带动六角传动块与连接块，从而实现钢栓的转动进行解锁。该电子锁的空转状态如下：当电子锁处于锁闭状态时，电磁阀的电磁阀闩处于伸出状态，将锁芯块定位在上端，此时锁芯块是无法向下压入，只可自由的360°空转；该状态转动时六角传动块与连接块不产生连接配合，故不会带动连接块进行转动。持钥匙解锁的技术要求如下：当电子锁内部无法供电时，通过外部供电的方式对电子锁进行供电；电子钥匙上自带充电线，一端连接钥匙一端连接面板上的充电接口，电子钥匙内部有锂电池进行供电；当电子钥匙供电后，即可对电子锁执行开锁命令，进行解锁，同时电子钥匙插入锁芯进行解锁。从而该电子钥匙既作为充电工具，又作为开锁工具，这样大大方便了管理与使用。该电子锁的机械钥匙解锁方式如下：当该电子锁的电子部件失效时，采用机械钥匙进行解锁，将面板上机械钥匙位置的锁芯孔扩开，即可插入机械钥匙进行解锁（平常状态下机械钥匙孔是和面板平齐，不清楚的人是不知道位于哪个位置)，转动机械钥匙带动拨块解锁电磁阀的电磁阀闩，此时可压入锁芯块进行解锁。

同时，该安装简单，适用性强：该电子锁分为面板部分和锁体部分，安装时只需要将面板和锁体对准后用螺钉固定即可，安装相当方便；锁体结构部分均在门板内部，门板外部只需露出一个锁头和几个固定螺纹孔，这样对改造的箱体的门板尺寸要求较低，可适用很多箱体的开孔尺寸。该电子锁的IP65 防护等级：面板与门板之间密封通过面板上一圈的密封圈与门板压缩紧配实现密封；锁芯与面板之间的密封通过锁芯上安装O型圈进行密封。该电子锁的防破坏能力强：锁芯为不锈钢材质，且锁闭状态时为空转，外部无法进行入手破坏；锁头部分由4颗内六角螺钉进行固定，防撬能力很强；面板与门板贴平，共有8颗螺钉进行固定，使2者之间几乎没有间隙。

综上所述，该电子锁具备三种解锁方式：1.锁体在关闭状态，锁芯处于空转状态，当电磁阀通电后，锁芯可向内压入，此时旋转锁芯即可带动机构进行运动；2.当内部无法供电时，可由电子钥匙作为手持开锁器对电子锁供电，使电磁阀工作，此时可进行解锁；3.当电子部分失效时，可将面板处的机械钥匙预留口敲掉，用机械钥匙进行解锁。该电子锁的适用性强：箱体上只需要有一个锁孔即可此电子锁；安装简单，只要对碰后用螺钉固定即可；可适用在室内、室外各种机柜。该电子锁的防护等级高：锁体本身防护可达IP65；锁体的防破坏能力强。该电子锁的控制盒支持多种控制方式：1.蓝牙；2.GPRS；3.远程开启。
