一种多功能孔距执手通用锁的制作方法

本实用新型涉及一种执手锁，特别涉及一种多功能孔距执手通用锁。

背景技术：

目前市场上的执手锁一般都是规格、尺寸相对应的才能配合在一起使用，无法与其他规格的执手锁配合使用，在安装时，门上的孔打的位置不对，需要重新打孔，非常麻烦，所以目前市场上的执手锁仍存在缺陷，所以需要一种多功能孔距执手通用锁才能解决这些问题。

技术实现要素：

针对现有的技术不足，本实用新型提供一种多功能孔距执手通用锁。

为了实现上述目的，本实用新型所采取的技术方案是：一种多功能孔距执手通用锁，包括执手锁本体，所述的执手锁本体内设有孔距可调节机构，所述的孔距可调节机构通过螺钉紧固设置在执手锁本体内，且执手锁本体上下两端均设有孔距可调节机构，所述的孔距可调节机构包括第一固定块和第二固定块，所述的执手锁本体包括内锁体和外锁体，所述的第一固定块和第二固定块分别设置在内锁体和外锁体上，所述的第一固定块和第二固定块上均设有滑槽，还包括调节杆，所述的调节杆一端与第一固定块的滑槽配合连接，另一端与第二固定块的滑槽配合连接。

所述的调节杆内设有内螺纹，且调节杆两端通过螺钉固定在第一固定块和第二固定块上。

本实用新型的有益效果：本实用新型提供一种多功能孔距执手通用锁，本产品能将各种规格、尺寸不一样的执手锁配合在一起使用，可根据执手锁的规格来调节安装孔距，也无需在门板上重新打孔，非常方便，非常实用，而且结构简单，制作成本低。

附图说明

图1为本实用新型的结构示意图；

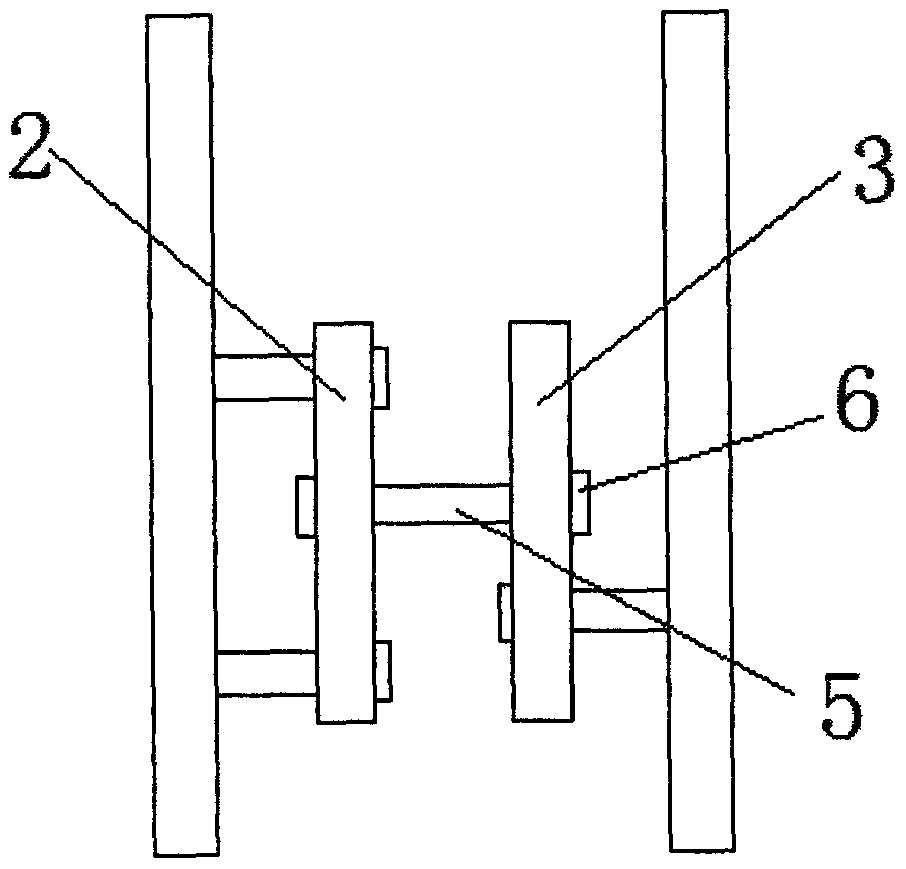

图2为本实用新型的孔距可调节机构结构示意图。

具体实施方式

如图1～图2所示，一种多功能孔距执手通用锁，包括执手锁本体1，所述的执手锁本体1内设有孔距可调节机构，所述的孔距可调节机构通过螺钉紧固设置在执手锁本体1内，且执手锁本体1上下两端均设有孔距可调节机构，所述的孔距可调节机构包括第一固定块2和第二固定块3，所述的执手锁本体1包括内锁体和外锁体，所述的第一固定块2和第二固定块3分别设置在内锁体和外锁体上，所述的第一固定块2和第二固定块3上均设有滑槽4，还包括调节杆5，所述的调节杆5一端与第一固定块2的滑槽配合连接，另一端与第二固定块3的滑槽配合连接。

所述的调节杆5内设有内螺纹，且调节杆5两端通过螺钉6固定在第一固定块2和第二固定块3上。

本实用新型的有益效果：本实用新型提供一种多功能孔距执手通用锁，本产品能将各种规格、尺寸不一样的执手锁配合在一起使用，可根据执手锁的规格来调节安装孔距，也无需在门板上重新打孔，非常方便，非常实用，而且结构简单，制作成本低。
