可调整双面镊子的制作方法

文档序号:11963534阅读:708来源:国知局
可调整双面镊子的制作方法与工艺

本实用新型涉及镊子器械领域,具体地指一种可调整双面镊子。



背景技术:

现有镊子手柄连接处都是固定,夹持后都是靠手柄本身张力还原,容易发生断裂,使用寿命短;同时镊子夹持面材料不能改变,人们根据实际情况夹持不同物体时,有时候需要用竹镊子夹持,有时候需要用塑料镊子夹持,故需选择不同的镊子进行操作,费时费力。



技术实现要素:

本实用新型的目的在于克服现有技术的不足,提供一种结构设计合理、使用寿命长的可调整双面镊子,能够实现夹持不同物体的功能。

本实用新型为解决上述技术问题,所采用的技术方案是:一种可调整双面镊子,包括第一镊子臂和与第一镊子臂铰接连接的第二镊子臂;

所述第一镊子臂内侧面安装有第一磁铁,所述第二镊子臂内侧面安装有第二磁铁,所述有第一磁铁和第二磁铁能互相接触的磁极相同;

所述第一镊子臂由第一竹片和第一塑料片组合安装而成,所述第二镊子臂由第二竹片和第二塑料片组合安装而成;所述第一镊子臂与第二镊子臂配合使用时,其夹持面均为同一种材质。

优选地,所述第一镊子臂头部设有铰接孔,所述第二镊子臂头部设有连接轴,所述连接轴与铰接孔铰接转动配合。

优选地,所述第一镊子臂与第二镊子臂尾部均为锐角形状。这种锐角设计使得夹持操作更为精准。

本实用新型的工作原理:

当需要用竹材料夹持物体时,转动第一镊子臂与第二镊子臂,使得第一镊子臂的夹持面为第一竹片,第二镊子臂的夹持面为第二竹片,这样夹持面均为竹材料;当需要用塑料材料夹持物体时,翻转第一镊子臂与第二镊子臂,使得第一镊子臂的夹持面为第一塑料片,第二镊子臂的夹持面为第二塑料片,这样夹持面均为塑料材料;同时由于竹材料的镊子使用时间长以后容易沿着纤维方向裂开,本实用新型将竹材料和塑料材料组合到一起使用,能够有效增加其使用寿命。另外本实用新型中利用第一磁铁和第二磁铁互相接触或靠近时产生的排斥力,在夹持操作后能很方便的分开第一镊子臂与第二镊子臂,使用方便,也使得镊子更加耐用。

本实用新型的有益效果:本实用新型结构设计合理、操作方便、使用寿命长,能够根据需要实现夹持不同物体的功能。

附图说明

图1 为一种可调整双面镊子的结构示意图;

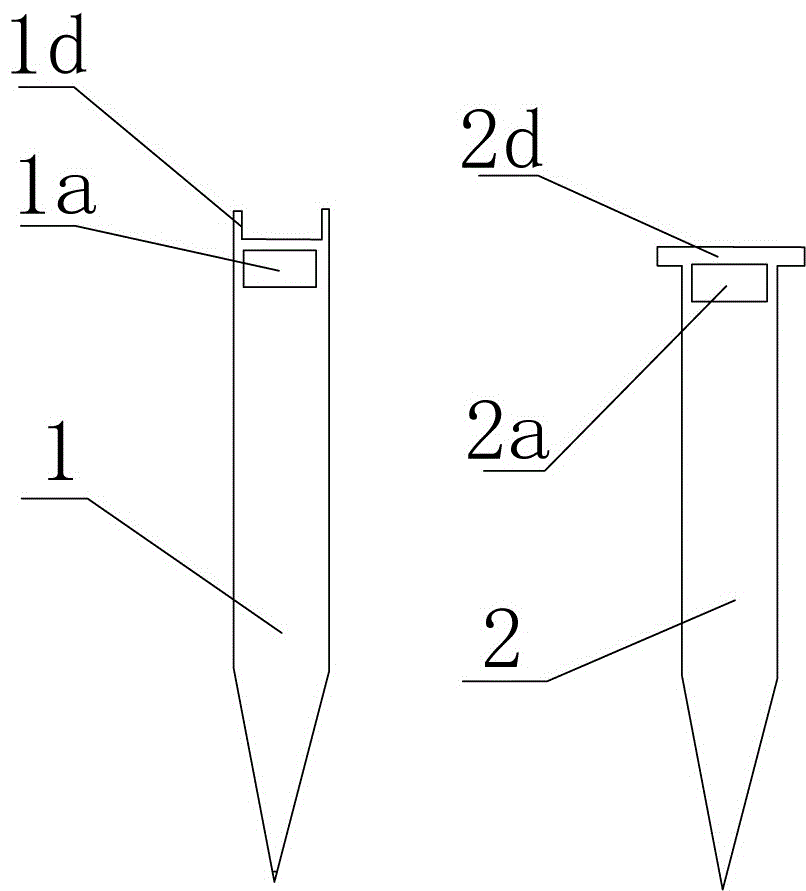

图2为图1的分解结构示意图。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步的详细描述。

如图1和图2所示的一种可调整双面镊子,包括第一镊子臂1和与第一镊子臂1铰接连接的第二镊子臂2;所述第一镊子臂1头部设有铰接孔1d,所述第二镊子臂2头部设有连接轴2d,所述连接轴2d与铰接孔1d铰接转动配合;

所述第一镊子臂1内侧面安装有第一磁铁1a,所述第二镊子臂2内侧面安装有第二磁铁2a,所述有第一磁铁1a和第二磁铁2a能互相接触的磁极相同;

所述第一镊子臂1由第一竹片1b和第一塑料片1c组合安装而成,所述第二镊子臂2由第二竹片2b和第二塑料片2c组合安装而成;所述第一镊子臂1与第二镊子臂2配合使用时,其夹持面均为同一种材质;

所述第一镊子臂1与第二镊子臂2尾部均为锐角形状。

本实施例工作工程:当需要用竹材料夹持物体时,转动第一镊子臂1与第二镊子臂2,使得第一镊子臂1的夹持面为第一竹片1b,第二镊子臂2的夹持面为第二竹片2b,这样夹持面均为竹材料;当需要用塑料材料夹持物体时,翻转第一镊子臂1与第二镊子臂2,使得第一镊子臂1的夹持面为第一塑料片1c,第二镊子臂2的夹持面为第二塑料片2c,这样夹持面均为塑料材料;同时由于竹材料的镊子使用时间长以后容易沿着纤维方向裂开,本实施例将竹材料和塑料材料组合到一起使用,能够有效增加其使用寿命。另外本实施例中利用第一磁铁1a和第二磁铁2a互相接触或靠近时产生的排斥力,在夹持操作后能很方便的分开第一镊子臂1与第二镊子臂2,使用方便,也使得镊子更加耐用。
