电磁兼容辐射测试桌的制作方法

本实用新型涉及射频产品/电子电器产品电磁测试技术领域，特别涉及一种电磁兼容辐射测试桌。

背景技术：

长久以来，在电磁兼容测试领域，辐射测试结果在不同测试场地间的测试结果差异很大，甚至在同一测试场地不同时间测试，结果差异依旧很大。人们不断地从不同方面去分析造成这一现象的根本原因，如电波暗室性能(归一化场地衰减、场地电压驻波比)、测试仪器、接收天线计量、测试方法等各方面去分析。在国际无线电干扰特别委员会标准CISPR16-1-4:2008中，首先提出了测试桌材质对测试结果有重大影响，并讲述了验证方法。随后，在日本VCCI V-3:2011标准中，对典型的测试桌材质：木桌、FRP(Fiber Reinforced Plastics，玻璃纤维增强塑料，俗称玻璃钢)测试桌和新型材料聚苯乙烯泡沫桌进行了数据分析，聚苯乙烯泡沫桌的测试性能优秀，随即聚苯乙烯泡沫桌在电磁兼容领域逐渐流行开来。但聚苯乙烯泡沫桌由于材质原来易碎/易变性的特性，使普通该材料测试桌很容易损坏。于是人们想尽办法，用了很多不考虑成本的手段去改变聚苯乙烯泡沫桌的特性，例如有人提出在聚苯乙烯泡沫桌桌面加喷Efrethan涂料以增强其桌面强度，又或者在聚苯乙烯泡沫桌桌面加装一层电木板以增加其机械强度。

其中，加喷Efrethan涂料会使得测试桌单价很贵，单价超过两万元，而且桌面强度仍然不足，遇尖锐重物时依旧会变形。而电木材料非标准推荐的材料，其对测试结果的影响需进行大量的实验验证，而且该方案成本依旧较高，单价依旧接近两万人民币。

技术实现要素：

因此，为克服现有技术中的缺陷和不足，本实用新型提出一种电磁兼容辐射测试桌。

具体地，本实用新型的一个实施例提出的一种电磁兼容辐射测试桌包括支撑腿和桌面。其中，所述桌面包括更换性桌面和长期桌面，所述可更换性桌面可拆卸固定连接至所述长期桌面的上表面，且所述支撑腿固定连接至所述长期桌面的下表面。

在本实用新型的一个实施例中，所述更换性桌面和所述长期桌面具有相同的长度和宽度，且所述长期桌面的厚度大于所述更换性桌面的厚度。

在本实用新型的一个实施例中，所述电磁兼容辐射测试桌的高度为0.8米。

在本实用新型的一个实施例中，所述更换性桌面的厚度处于范围0.01米至0.1米内。

在本实用新型的一个实施例中，所述更换性桌面和所述长期桌面均为单层聚苯乙烯泡沫板。

在本实用新型的一个实施例中，所述更换性桌面、所述长期桌面和所述支撑腿由同种材料制成。

在本实用新型的一个实施例中，所述更换性桌面和所述长期桌面通过凸起结构和凹陷结构相互嵌合而形成可拆卸固定连接，所述长期桌面和所述支撑腿通过凸起结构和凹陷结构相互嵌合而形成固定连接。

在本实用新型的一个实施例中，所述更换性桌面的邻近所述长期桌面的所述上表面的表面上设置有凸起结构，且所述长期桌面的所述上表面上设置有相对应的凹陷结构；所述更换性桌面和所述长期桌面均为一体成型结构。

此外，本实用新型另一个实施例提出的一种电磁兼容辐射测试桌包括：聚苯乙烯泡沫更换性桌面、聚苯乙烯泡沫长期桌面以及聚苯乙烯泡沫支撑腿。所述聚苯乙烯泡沫可更换性桌面可拆卸固定连接至所述聚苯乙烯泡沫长期桌面的上表面，且所述聚苯乙烯泡沫支撑腿固定连接至所述聚苯乙烯泡沫长期桌面的下表面；所述聚苯乙烯泡沫更换性桌面的厚度小于所述聚苯乙烯泡沫长期桌面的厚度。

在本实用新型的一个实施例中，所述电磁兼容辐射测试桌的高度为0.8米，且所述聚苯乙烯泡沫可更换性桌面与所述聚苯乙烯泡沫长期桌面采用非胶粘方式形成可拆卸固定连接。

由上可知，相较于现有技术而言，本实用新型的实施例提出另一种思路去解决聚苯乙烯泡沫桌在实际应用中易损坏的特性，成本大幅降低，因而有很强的市场应用前景。

通过以下参考附图的详细说明，本实用新型的其它方面和特征变得明显。但是应当知道，该附图仅仅为解释的目的设计，而不是作为本实用新型的范围的限定。还应当知道，除非另外指出，不必要依比例绘制附图，它们仅仅力图概念地说明此处描述的结构和流程。

附图说明

下面将结合附图，对本实用新型的具体实施方式进行详细的说明。

图1为本实用新型实施例提出的一种电磁兼容辐射测试桌的立体结构爆炸示意图。

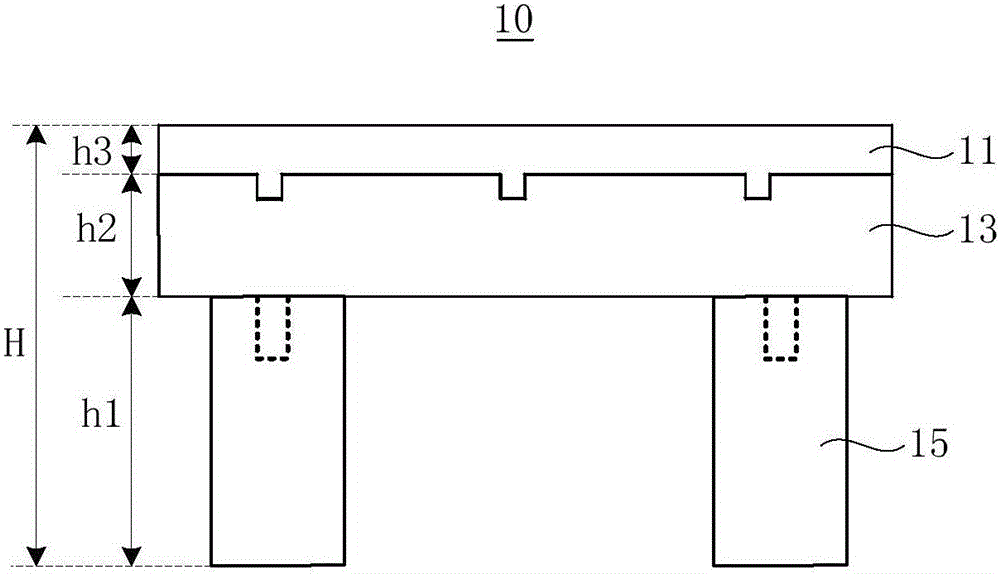

图2为图1所示电磁兼容辐射测试桌的平面结构示意图。

具体实施方式

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。

请参见图1和图2，本实用新型的一个实施例提出的一种电磁兼容辐射测试桌10包括：更换性桌面11、长期桌面13和支撑腿15。更换性桌面11可拆卸固定连接至长期桌面13，且长期桌面13与支撑腿15固定连接。

具体地，更换性桌面11包括上表面111和下表面113，下表面113上设置有凸起结构1130，且更换性桌面11为一体成型结构；长期桌面13包括上表面131和下表面133，上表面131上设置有凹陷结构1310，且长期桌面13为一体成型结构；这样一来，更换性桌面11和长期桌面13可以通过凸起结构1130和凹陷结构1310相互嵌合而形成可拆卸固定连接。此处可以理解的是，凸起结构1130可以变更为设置在更换性桌面11的下表面113上的凹陷结构，相应地凹陷结构1310可以变更为设置在长期桌面13的上表面131上的凸起结构，从而同样可以达成更换性桌面11和长期桌面13通过相互嵌合而形成可拆卸固定连接，而无需通过胶粘方式来将更换性桌面11和长期桌面13固定连接在一起，如此可以很方便进行拆装及更换。

再者，长期桌面13的下表面133上设置有凸起结构(图中未绘出)，相应地支撑腿15上设置有相对应的凹陷结构1510，从而可以通过将长期桌面13的下表面133上的凸起结构插入支撑腿15上的凹陷结构1510内而形成相互嵌合来将长期桌面13与支撑腿15固定连接在一起，如此则无需使用额外的连接件例如螺钉等来实现长期桌面13和支撑腿15之间的固定连接。此处值得一提的是，虽然图1和图2中示出两条支撑腿15，但本实用新型并不以此为限，也可以只设置一条支撑腿，也可以设置三条及以上支撑腿；而且支撑腿15的形状及尺寸可进行灵活调整。当然，可以理解的是，也可以在长期桌面13的下表面133上设置凹陷结构，而相应地在支撑腿15上设置与之配合的凸起结构。

由于本实施例的电磁兼容辐射测试桌10主要是应用于射频产品/电子电器产品电磁测试领域，因此优选地更换性桌面11、长期桌面13和支撑腿15的材料均为低介电常数和低介电损耗的聚苯乙烯泡沫；具体而言，更换性桌面11和长期桌面13例如均为单层聚苯乙烯泡沫板，而且优选为长期桌面13的厚度大于更换性桌面11的厚度。

承上述，更换性桌面11和长期桌面13例如具有相同的长度L和宽度W，例如长度L为1.5米，宽度W为1.0米。再者，整个电磁兼容辐射测试桌10的高度H(如图2所示)优选为0.8米，其等于支撑腿15的高度h1+长期桌面13的厚度h2+更换性桌面11的厚度h3。典型地，支撑腿15的高度h1例如为0.7米，长期桌面13的厚度h2例如为0.08米，以及更换性桌面11的厚度h3例如为0.02米。值得一体的是，在满足更换性桌面11的厚度h3小于长期桌面13的厚度h2的前提下，更换性桌面11的厚度h3可以在0.01米至0.1米的范围内弹性设计。

综上所述，本实用新型低成本地解决了电磁兼容辐射测试桌对测试结果的影响问题，其提出了一种利用常规聚苯乙烯泡沫模块化制作测试桌，使桌面及支撑部分可以便捷更换。由于未进行其他任何额外附加处理(像现有技术中的加喷涂层或加设电木板等)，以及采用标准化模块加工，可使其成本降低至如同普通聚苯乙烯包装材料一样价格低廉，单独部件的更换将更为便宜，综合经济效益最大化的同时也将测试桌材质对测试结果的影响降至最低。再者，两层桌面设计(更换性桌面11+长期桌面13)，使易碎的桌面更换变得可行，并且更换成本低廉同时更符合标准要求。

最后值得一提的是，更换性桌面11、长期桌面13和支撑腿15可以选用其它具有低介电常数和低介电损耗的材料，而不限于聚苯乙烯泡沫；而且更换性桌面11、长期桌面13和支撑腿15优选为采用同一种材料制成。此外，电磁兼容辐射测试桌10的长度L、宽度W和高度H等尺寸可以根据实际需要进行适当调整。另外，更换性桌面11、长期桌面13和支撑腿15之间固定连接的实现方式可以不限于前述的凸起结构和凹陷结构的相互嵌合方式，也可以采用其它适于拆装及更换的实现方式。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型已以较佳实施例揭露如上，然而并非用以限定本实用新型,任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内,当可利用上述揭示的技术内容作出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
