本实用新型属于锁芯安装技术领域,具体涉及一种易安装锁芯。
背景技术:
锁芯采用多项防盗技术,多种异形防拔弹子,杜绝技术开启,配合独特的弹子与叶片结构设计,具有很高防技术性开启的安全性能。锁胆内装有精密号码弹子和异形弹子结构,在进行技术开启时号码弹子和异形弹子必须同时拔动的情形下会自动上锁,从而使技术开启无功而返。锁芯采用了多种异形弹珠多重组合,最多可编制数十亿种钥匙号码,从而实现区域零互开(一千六百万分之一)。锁芯增加了侧向内压式边柱卡销装置,大大提高了防止暴力强扭能力。
但是现有技术中的锁芯在安装的时候,需要把门锁打开拆卸然后安装锁芯,比较麻烦,并且不能自动安装,而且安装不稳定。
因此,发明一种易安装锁芯显得非常必要。
技术实现要素:
本实用新型的目的在于提供一种易安装锁芯,以解决上述背景技术中提出的安装困难、安装不稳定的问题。
为实现上述目的,本实用新型提供如下技术方案:一种易安装锁芯,包括锁芯、上安装板、感应器、插锁孔、安装板开关、弹性杆、下安装板、感应开关、电磁吸引头、导轨、弹簧、上弹性片、固定外壳、固定轴、下弹性片、螺纹孔、控制器和语音播放器,所述锁芯上端设置上安装板;所述上安装板与控制器电性连接;所述下安装板通过控制器与上安装板电性连接;所述控制器上设置感应器;所述感应器与语音播放器电性连接;所述控制器上设置弹性杆;所述弹性杆上固定感应开关;所述锁芯左端设置电磁吸引头;所述锁芯右端设置插锁孔;所述锁芯内部设置上弹性片;所述上弹性片与上安装板固定连接;所述上弹性片与固定外壳固定连接;所述固定外壳内设置固定轴;所述固定轴外侧缠绕弹簧;所述下安装板与下弹性片固定连接;所述下安装板和上安装板上均设置有螺纹孔;所述锁芯上设置导轨。
进一步,所述锁芯上设置四个导轨。
进一步,所述上安装板和下安装板上均设置有两个螺纹孔。
本实用新型的技术效果和优点:该易安装锁芯,在锁芯的一圈设置导轨,通过导轨安装到门锁内,当锁芯被推进门锁孔里时,感应器感应到内部的环境,传输信号到语音播放器上,接着语音播放器会语音提示锁芯已推进门锁;语音提示推进门锁内后,轻触安装板开关有控制器控制弹性杆,弹出安装板,然后由安装板上的螺纹孔与门锁铰接;在锁芯左端设置电磁吸引头,可以稳固的吸引在门锁上。
附图说明
图1为本实用新型的结构示意图;

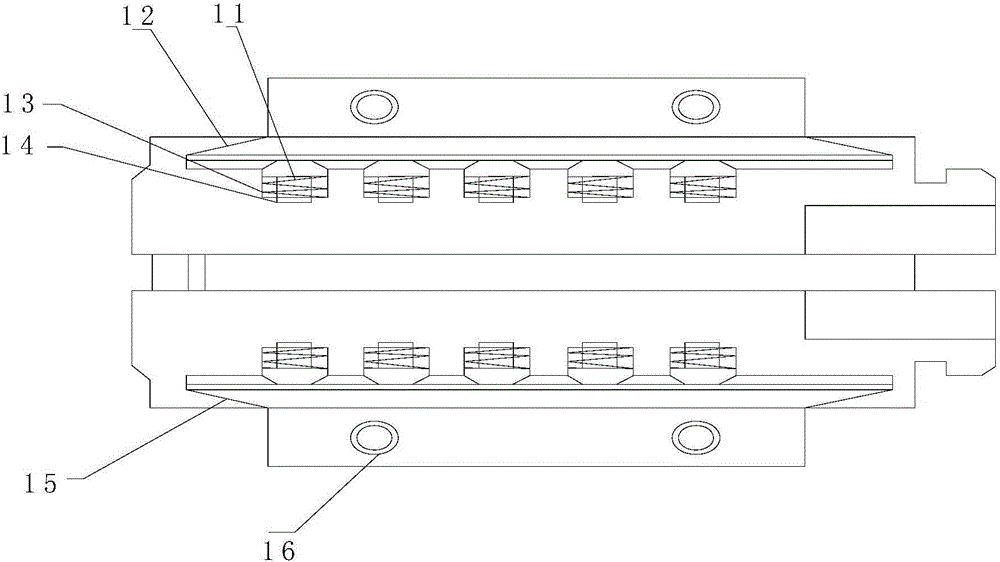

图2为本实用新型的锁芯内部结构示意图。
图中:1-锁芯;2-上安装板;3-感应器;4-插锁孔;5-安装板开关;6-弹性杆;7-下安装板;8-感应开关;9-电磁吸引头;10-导轨;11-弹簧;12-上弹性片;13-固定外壳;14-固定轴;15-下弹性片;16-螺纹孔;17-控制器;18-语音播放器。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
本实用新型提供了如图1和图2所示的一种易安装锁芯,包括锁芯1、上安装板2、感应器3、插锁孔4、安装板开关5、弹性杆6、下安装板7、感应开关8、电磁吸引头9、导轨10、弹簧11、上弹性片12、固定外壳13、固定轴14、下弹性片15、螺纹孔16、控制器17和语音播放器18,所述锁芯1上端设置上安装板2;所述上安装板2与控制器17电性连接;所述下安装板7通过控制器17与上安装板2电性连接;所述控制器17上设置感应器3;所述感应器3与语音播放器18电性连接;所述控制器17上设置弹性杆6;所述弹性杆6上固定感应开关8;所述锁芯1左端设置电磁吸引头9;所述锁芯1右端设置插锁孔4;所述锁芯1内部设置上弹性片12;所述上弹性片12与上安装板2固定连接;所述上弹性片12与固定外壳13固定连接;所述固定外壳13内设置固定轴14;所述固定轴14外侧缠绕弹簧11;所述下安装板7与下弹性片15固定连接;所述下安装板7和上安装板2上均设置有螺纹孔16;所述锁芯1上设置导轨10。
进一步,所述锁芯1上设置四个导轨10。
进一步,所述上安装板2和下安装板7上均设置有两个螺纹孔16。
工作原理:该易安装锁芯,在锁芯1的一圈设置导轨10,通过导轨10安装到门锁内,当锁芯1被推进门锁孔里时,感应器3感应到内部的环境,传输信号到语音播放器18上,接着语音播放器18会语音提示锁芯1已推进门锁;语音提示推进门锁内后,轻触安装板开关5有控制器17控制弹性杆6,弹出安装板,然后由安装板上的螺纹孔16与门锁铰接;在锁芯1左端设置电磁吸引头9,可以稳固的吸引在门锁上。
