一种新型齿条锁的制作方法

本实用新型涉及一种新型齿条锁，属于锁具锁头技术领域。

背景技术：
：

锁具是指起封闭作用的器具，它包括锁、钥匙及其附件，现在锁具除用钥匙开启外，还可以用光、电、磁、声及指纹等指令开启，锁具不单是防护用品，还具有管理和装饰的作用。随着人们生活水平的提高，人们的防范意识的加强，因此，高档的防范性的锁具的需求量不断加强。

锁具是每个人每天都会使用到的物品，所以几乎已经达到不能没有它的地步，然而锁具也会随着时代的进步而不断进步，如现今的锁具有推出如三段锁、四段锁，其就是设计有三段锁设位置或四段锁设位置的目的，藉此以提供更周全的人民生命财产的保障。然而，其上述习知的锁具，仍存在有下列问题：1、锁具虽有三段锁、四段锁，但其每段的段位明显，加上其行程都很长，转动的噪音都很大，锁门或解锁时的不顺畅度也很严重，使得其习知的锁具的实用性大打折扣；2、锁具其传动不顺畅，也容易造成其锁设不确实或锁具容易损坏，锁具寿命减短。

技术实现要素：
：

针对上述问题，本实用新型要解决的技术问题是提供一种新型齿条锁。

本实用新型的一种新型齿条锁，它包含锁体和侧锁，锁体内设置 有锁栓、锁栓传动装置和锁定装置，其中锁栓传动装置是由传动齿轮、六角轴和旋钮开关组成，旋钮开关通过六角轴与传动齿轮连接，且旋钮开关设置在锁体的外侧面上，锁栓上设置有数个与传动齿轮相匹配的传动齿，锁栓的一端插设在侧锁内，锁定装置是由支架、定位杆、定位簧、锁杆、锁芯拨叉、锁、旋转拨叉和内开启旋钮组成，支架上安装有定位杆，定位杆上连接有定位簧，定位杆上设置有锁杆，支架的中部设置有锁芯拨叉，锁芯拨叉内设置有锁，支架的一侧设置有旋转拨叉，旋转拨叉与内开启旋钮连接，内开启旋钮设置在锁体的外侧面，锁定装置的下方设置有保险片，保险片与扭簧连接，保险片与锁体外部下方的内保险开关连接，锁栓连接有锁栓弹簧，锁栓弹簧内设置有锁栓定位杆，且锁栓定位杆通过固定片装置固定在锁体上。

作为优选，所述的侧锁上设置有门缝压板，且门缝压板的一侧两端分别通过调节门缝螺丝与侧锁固定连接，且调节门缝螺丝上设置有弹簧，通过旋转调节门缝螺丝可以调节门缝的间隙。

本实用新型的有益效果：它结构设计合理，外形美观，造型新颖独特，操作简单，使用方便，通过将锁栓结构隐蔽安装，不仅不易被外力轻易打开，而且安全系数高，满足了人们的使用需求。

附图说明：

为了易于说明，本实用新型由下述的具体实施及附图作以详细描述。

图1为本实用新型的结构示意图；

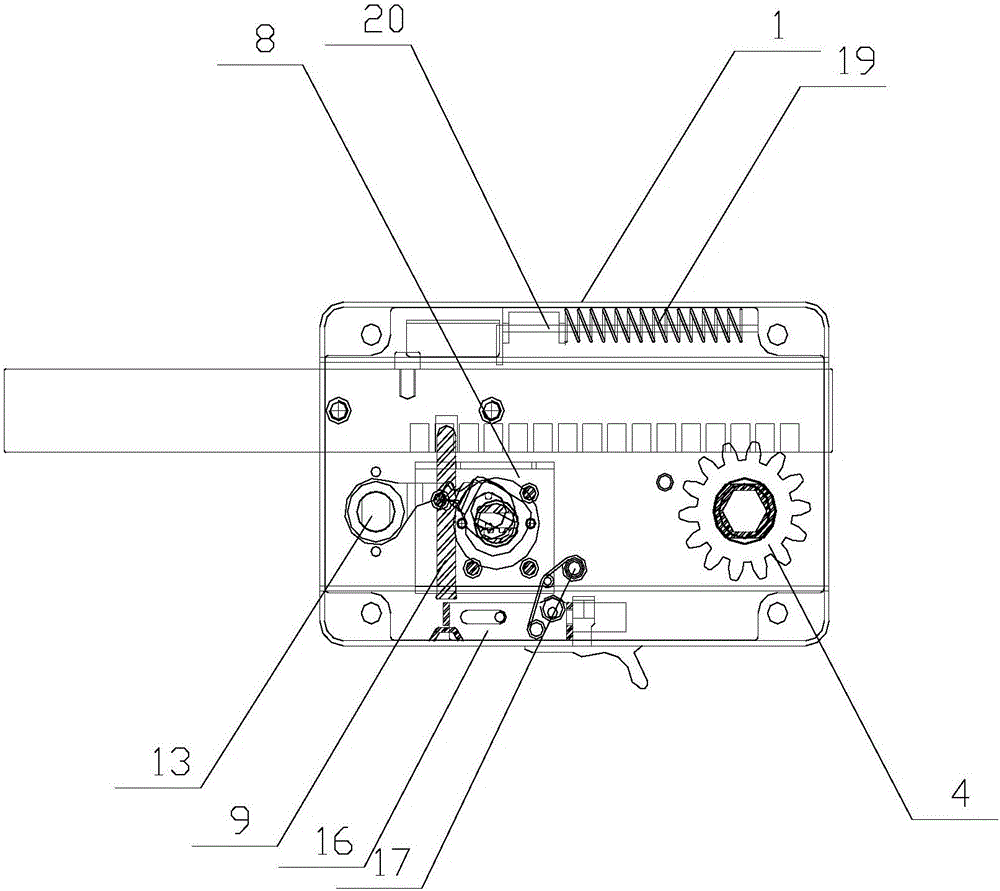

图2为本实用新型中锁体的内部结构示意图；

图3为本实用新型中侧锁的结构示意图；

图4为本实用新型中支架的结构示意图；

图5为本实用新型中锁芯拨叉的结构示意图；

图6为本实用新型中旋转拨叉的结构示意图；

图7为本实用新型中保险片的结构示意图。

1-锁体；2-侧锁；2-1-门缝压板；2-2-调节门缝螺丝；3-锁栓；4-传动齿轮；5-六角轴；6-旋钮开关；7-传动齿；8-支架；9-定位杆；10-定位簧；11-锁杆；12-锁芯拨叉；13-锁芯；14-旋转拨叉；15-内开启旋钮；16-保险片；17-扭簧；18-内保险开关；19-锁栓弹簧；20-锁栓定位杆；21-固定片装置。

具体实施方式：

如图1-图7所示，本具体实施方式采用以下技术方案：它包含锁体1和侧锁2，锁体1内设置有锁栓3、锁栓传动装置和锁定装置，其中锁栓传动装置是由传动齿轮4、六角轴5和旋钮开关6组成，旋钮开关6通过六角轴5与传动齿轮4连接，且旋钮开关6设置在锁体1的外侧面上，锁栓3上设置有数个与传动齿轮4相匹配的传动齿7，锁栓3的一端插设在侧锁2内，锁定装置是由支架8、定位杆9、定位簧10、锁杆11、锁芯拨叉12、锁芯13、旋转拨叉14和内开启旋钮15组成，支架8上安装有定位杆9，定位杆9上连接有定位簧10，定位杆9上设置有锁杆11，支架8的中部设置有锁芯拨叉12，锁芯拨叉12内设置有锁芯13，支架8的一侧设置有旋转拨叉14，旋转拨叉14与内开启旋钮15连接，内开启旋钮15设置在锁体1的外侧面，锁定装置的下方设置有保险片16，保险片16与扭簧17连接，保险片16与锁体1外部下方的内保险开关18连接，锁栓3连接有锁栓弹簧19，锁栓弹簧19内设置有锁栓定位杆20，且锁栓定位杆20通过固定片装置21固定在锁体1上。

其中，所述的侧锁2上设置有门缝压板2-1，且门缝压板2-1的一侧两端分别通过调节门缝螺丝2-2与侧锁2固定连接，且调节门缝螺丝2-2上设置有弹簧，通过旋转调节门缝螺丝2-2可以调节门缝的间隙。

本具体实施方式的外开启原理：插入钥匙正旋转锁芯13，从而带动锁芯拨叉12，拨动锁杆11，锁杆11带动定位杆9及定位弹簧10后，把固定片装置21和锁栓3向后拉动使锁打开。

本具体实施方式的内开启原理：旋转内开启旋钮15带动旋转拨叉14，拨动锁杆11，锁杆11带动定位杆9及定位簧10后，把固定片装置21和锁栓3向后拉动使锁打开。

本具体实施方式的关锁原理：通过旋钮开关6带动六角轴5，动六角轴5在带动传动齿轮4旋转使锁栓孔与定位杆9卡接。

本具体实施方式的外保险装置通过插入钥匙反旋转锁芯13带动锁芯拨叉12使锁芯拨叉12上的半圆口勾住锁杆11，锁杆11就不会打开。

本具体实施方式的外内保险装置通过拨动内保险开关18带动保险片16，保险片16上设有扭簧17，保险片16抵住定位杆9，完成操作。

本具体实施方式结构设计合理，外形美观，造型新颖独特，操作简单，使用方便，通过将锁栓结构隐蔽安装，不仅不易被外力轻易打开，而且安全系数高，满足了人们的使用需求。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理， 在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
