一种冰箱用门体铰链组件及具有其的冰箱的制作方法

本发明涉及制冷设备技术领域，尤其涉及一种冰箱用门体铰链组件及具有其的冰箱。

背景技术：

冰箱箱体与冰箱门体通过铰链连接，以便冰箱门可开合。但由于冰箱门体制造工艺的限制，使得冰箱门体的实际重心并不在理论重心上，导致冰箱门体打开后由于其重心偏移会自动关闭。

为解决上述问题，现有的冰箱铰链采用弹簧等机构压紧铰链轴，以增加门体的转动阻力，但该方案的缺点是：压紧弹簧机构受力较大，长时间使用后会导致压紧弹簧失效，最终造成压紧弹簧机构失效，同时在使用方面，该方案也会增大开门的阻力，影响用户体验，基于此，如何阻止处于打开状态的冰箱门体自动关闭，成为亟待解决的技术问题。

技术实现要素：

本发明的目的之一在于提供一种冰箱用门体铰链组件，其可有效阻止门体自动关闭，开关门体阻力小。

本发明的目的还在于提供一种冰箱。

为实现上述发明目的之一，本发明提供一种冰箱用门体铰链组件，用于连接冰箱的箱体和门体，所述冰箱用门体铰链组件包括：

铰链套筒，与所述冰箱门体固定；

铰链轴，与所述冰箱箱体固定，所述铰链轴包括铰链轴本体；

其中，所述铰链轴本体上设有至少二个限位凹坑, 相邻的两个所述限位凹坑之间用凹槽连接，所述限位凹坑和所述凹槽的连接边沿圆弧过渡；所述铰链套筒的壁上设有与所述限位凹坑一一对应的弹性伸缩件，所述弹性伸缩件至少部分凸出于所述铰链套筒的内壁，所述限位凹坑和所述凹槽共同定义了所述弹性伸缩件的移动路径，在所述冰箱门体转动的过程中，所述铰链套筒相对所述铰链轴转动，带动所述弹性伸缩件沿所述移动路径移动，当所述弹性伸缩件移动至所述限位凹坑时，所述冰箱门体悬停。

作为本发明的进一步改进，所述限位凹坑的深度大于所述凹槽的深度。

作为本发明的进一步改进，所述铰链套筒的壁上设有与所述限位凹坑一一对应的通孔，所述弹性伸缩件位于所述通孔内，所述弹性伸缩件包括：凸出部、封堵部及连接所述凸出部和封堵部的弹性件。

作为本发明的进一步改进，所述凸出部为刚性球，所述凸出部至少部分凸出于所述铰链套筒的内壁,所述封堵部的一端与所述铰链套筒的外壁平齐。

作为本发明的进一步改进，所述限位凹坑与所述凸出部形状适配，所述限位凹坑的开口口径小于或等于所述凸出部的直径，使得所述限位凹坑容纳至少部分所述凸出部。

作为本发明的进一步改进，所述限位凹坑的深度小于或等于所述铰链轴直径的三分之一，所述限位凹坑的轴线垂直于所述铰链轴的轴线。

作为本发明的进一步改进，当所述凸出部位于所述限位凹坑时，所述弹性件伸张，所述冰箱门体悬停。

作为本发明的进一步改进，当所述凸出部位于所述凹槽时，所述弹性件被压缩，所述冰箱门体有移动趋势。

作为本发明的进一步改进，所述铰链轴还包括与所述铰链轴本体固定连接的安装板，所述铰链轴通过所述安装板与所述冰箱箱体固定。

为实现上述另一发明目的，本发明提供一种冰箱，包括如上任一项所述的冰箱用门体铰链组件。

本发明的有益效果是：通过铰链套筒壁上的弹性伸缩件与铰链轴上的限位凹坑和凹槽配合，有效阻止了冰箱门体的自动关闭，且开关门的阻力较小。

附图说明

图1是本发明冰箱用门体铰链组件一具体实施方式的结构示意图；

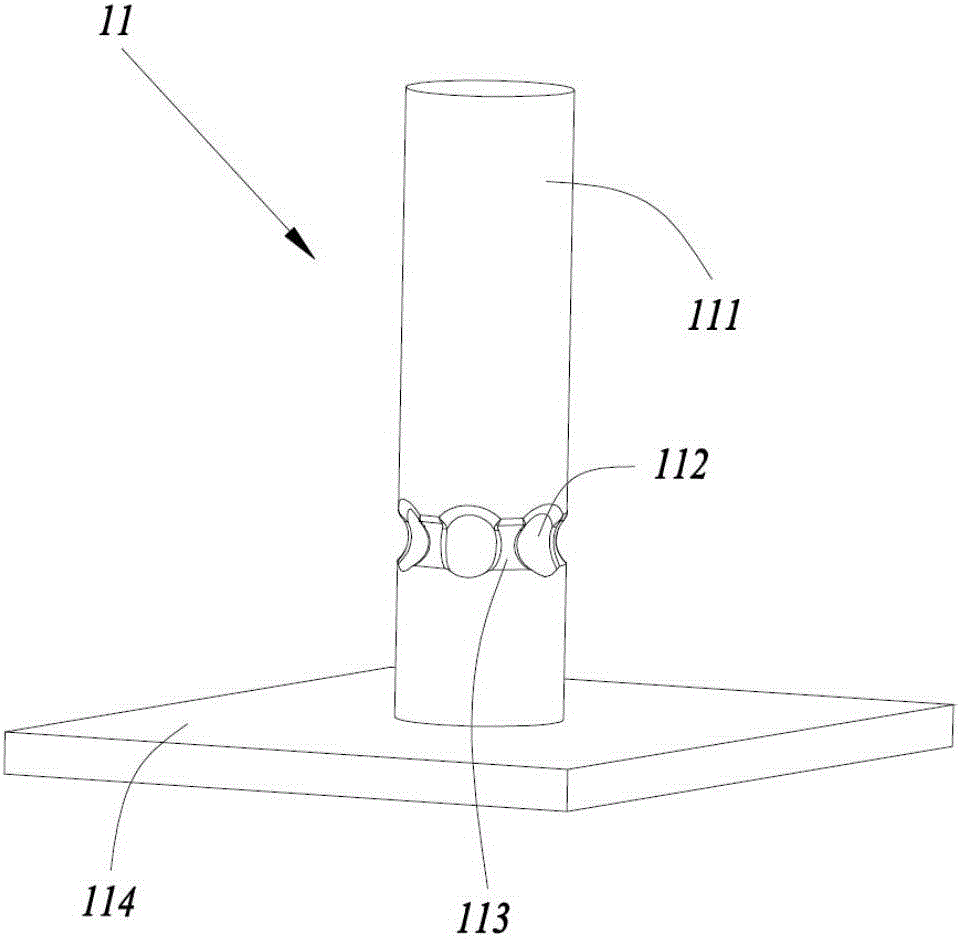

图2是铰链轴的结构示意图；

图3是铰链套筒的结构示意图；

图4是图1所示的冰箱用门体铰链组件的剖视图。

具体实施方式

以下将结合附图所示的各实施方式对本发明进行详细描述。但这些实施方式并不限制本发明，本领域的普通技术人员根据这些实施方式所做出的结构、方法、或功能上的变换均包含在本发明的保护范围内。

本文使用的例如“上”、“上方”、“下”、“下方”等表示空间相对位置的术语是出于便于说明的目的来描述如附图中所示的一个单元或特征相对于另一个单元或特征的关系。空间相对位置的术语可以旨在包括设备在使用或工作中除了图中所示方位以外的不同方位。例如，如果将图中的设备翻转，则被描述为位于其他单元或特征“下方”或“之下”的单元将位于其他单元或特征“上方”。因此，示例性术语“下方”可以囊括上方和下方这两种方位。设备可以以其他方式被定向（旋转90度或其他朝向），并相应地解释本文使用的与空间相关的描述语。

参图1所示的冰箱用门体铰链组件的具体实施方式。该冰箱用门体铰链组件10用于连接冰箱的箱体（图未示）和门体（图未示）。冰箱用门体铰链组件10包括铰链轴11和铰链套筒12，其中，铰链轴11与冰箱的箱体固定，铰链套筒12与所述冰箱门体固定。

参图2所示，铰链轴11包括铰链轴本体111和与铰链轴本体111固定连接的安装板114，铰链轴11通过安装板114与冰箱箱体固定。铰链轴本体111上设有至少二个限位凹坑112, 相邻的两个限位凹坑112之间用凹槽113连接。

参图3和4所示，铰链套筒12为一中空壳体，其可套设在铰链轴11上，且可绕铰链轴11转动。铰链套筒12的壁上设有与限位凹坑112一一对应的通孔121，在通孔121内设有弹性伸缩件13，弹性伸缩件13与限位凹坑112也一一对应，且弹性伸缩件13的一端至少部分凸出于铰链套筒12的内壁。

具体地，弹性伸缩件13包括：凸出部131、封堵部132及连接凸出部131和封堵部132的弹性件133，优选地，凸出部131为刚性球，凸出部131的一端与弹性件133连接，另一端至少部分凸出于铰链套筒12的内壁；封堵部132为与通孔121适配的圆柱塞，其一端与弹性件133连接，另一端与铰链套筒12的外壁平齐，弹性件133为弹簧。

限位凹坑112与弹性伸缩件13的凸出部131形状适配，在本实施方式中，限位凹坑112的数量设置为六个，相应地，铰链套筒12的壁上设有六个通孔121，在每个通孔121中均设有一弹性伸缩件13，当铰链套筒12与铰链轴11装配完成后，弹性伸缩件13的凸出部131至少部分位于限位凹坑112内。

优选地，限位凹坑112的深度大于凹槽113的深度。

限位凹坑112和凹槽113共同定义了弹性伸缩件13的移动路径。在冰箱门体转动的过程中，铰链套筒12相对铰链轴11转动，带动弹性伸缩件13沿该移动路径移动。当弹性伸缩件13移动至限位凹坑112时，即凸出部131位于限位凹坑112时，弹性件133伸张，使得凸出部131卡位于此，产生转动阻力，冰箱门体悬停，无法自动关闭，冰箱门体再次转动时需要克服该阻力才能转动，从而使门体不能自动关闭；当冰箱门体受到外力作用克服该阻力继续移动，凸出部131位于凹槽113时，由于限位凹坑112的深度大于凹槽113的深度，产生的开关门阻力较小，弹性件133被压缩，冰箱门体有移动趋势。如此，弹性伸缩件13在限位凹坑112和凹槽113共同定义的移动路径移动，将摩擦转化为滑动摩擦，降低了冰箱开门的阻力，改善了用户体验。

优选地，限位凹坑112和凹槽113的连接边沿圆弧过渡以减小转动的阻力，在实际使用中，可根据需要的开关门阻力设置限位凹坑和凹槽的数量以及凹陷的深度。一般地，限位凹坑112和凹槽113的数量越多产生的阻力越大，限位凹坑112的深度小于或等于铰链轴本体111直径的三分之一，限位凹坑112的轴线垂直于铰链轴11的轴线。

进一步地，限位凹坑112的开口口径小于或等于凸出部131的直径，使得限位凹坑112容纳至少部分凸出部131，更进一步地，限位凹坑112最多只能容纳球形凸出部131的一半，以便于在铰链套筒12相对铰链轴11转动的过程中，凸出部131顺利通过限位凹坑112。

在上述实施方式中，也可以将弹性伸缩件13设置在铰链轴本体111上，而限位凹坑112和凹槽113设置在铰链套筒12的内壁上，具体的设置方式本领域技术人员很容易的根据上述实施方式改变，这里不再赘述。

相应地，本发明还提供一种冰箱（未图示），该冰箱通过采用上述各实施方式中介绍的的冰箱用门体铰链组件，可以取得上述各实施方式中的冰箱用门体铰链组件具有的有益效果，并且，由于对该冰箱的其他结构或功能并未做出改进，故在此对该冰箱的其它结构也不再赘述。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
