一种智能遥控锁的制作方法

本发明涉及电子锁技术领域，尤其涉及的是一种智能遥控锁。

背景技术：

智能门，是指在传统的防盗安全门的基础上，通过新兴的技术手段和物联网概念，以智能系统主机为载体，在传统防盗安全门的功能上，实现诸多智能化功能的防盗门。

电子门锁作为近年来随着电子技术迅速发展而发展起来的一种新型安全技术防范措施，其采用电子原件和机械系统相结合的结构，控制部分使用电子电路，执行机构使用电动机和锁体，与传统的机械门锁相比，其具有保密性强、安全性高、不用机械钥匙、使用方便等特点。而随着各国不断将新材料、新技术和新工艺应用到锁具上，市场上出现了密码锁、指纹识别锁、语音识别锁等智能电子门锁。但这些锁都无法与外界进行通讯，使户主在外时无法获知家里门锁的情况，也无法对门锁进行远程控制，给使用者造成了一定的不便。而且，现有的智能电子门锁中的无法通过小型的驱动电机来提供开门时的驱动力。

因此，现有技术还有待于改进和发展。

技术实现要素：

鉴于上述现有技术的不足，本发明的目的在于提供一种智能遥控锁，旨在解决现有技术中智能电子门锁无法远程控制开门的缺陷。

本发明的技术方案如下：

一种智能遥控锁，其中，包括遥控锁本体；设置在所述遥控锁本体内至少两个开锁电机，所述开锁电机的驱动杆与设置在遥控锁本体上的锁芯连接；还包括设置在所述遥控锁内的通讯模块、控制模块、电源管理模块，所述通讯模块与所述控制模块连接，所述电源管理模块与所述控制模块连接，所述开锁电机与所述电源管理模块连接；

其中，所述开锁电机包括：

电机本体；

所述电机本体上固定设置有电机；

所述电机的转轴上固定有第一级减速齿轮；

所述电机本体上还固定设置有轴线与所述转轴的轴线平行的第二级减速齿轮，所述第二级减速齿轮与所述第一级减速齿轮啮合；

所述电机本体上还固定设置有轴线与所述转轴的轴线平行的第三级减速齿轮，所述第三级减速齿轮与所述第二级减速齿轮啮合；

所述第三级减速齿轮的中心轴上固定设置有多头螺纹；

所述多头螺纹上连接有用于驱动锁芯的驱动杆。

所述智能遥控锁，其中，所述开锁电机的个数为2个。

所述智能遥控锁，其中，还包括用于与外部遥控器进行无线通信的红外遥控模块，所述智能遥控锁还通过所述红外遥控模块制进行开/合锁。

所述智能遥控锁，其中，所述电机为交流电机或直流电机，所述电机的工作电压为6-12V。

所述智能遥控锁，其中，所述电机的工作电流为1-3A。

所述智能遥控锁，其中，所述第一级减速齿轮包括4级从上至下依次设置且同轴的齿轮；所述第二级减速齿轮包括4级从上至下依次设置且同轴的齿轮；所述第三级减速齿轮包括1级齿轮。

所述智能遥控锁，其中，所述电机的转速为12000r/min。

所述智能遥控锁，其中，所述电机输出的力经第一级减速齿轮、第二级减速齿轮及第三级减速齿轮传动后，放大60倍后以带动驱动杆驱动锁芯。

所述智能遥控锁，其中，所述控制模块中所述包括控制芯片的型号为STM8S208S8。

本发明所提供的智能遥控锁，包括遥控锁本体；设置在所述遥控锁本体内至少两个开锁电机，所述开锁电机的驱动杆与设置在遥控锁本体上的锁芯连接；还包括设置在所述遥控锁内的通讯模块、控制模块、电源管理模块，所述通讯模块与所述控制模块连接，所述电源管理模块与所述控制模块连接，所述开锁电机与所述电源管理模块连接。本发明实现了在通讯模块接收到开锁信息或开锁呼叫后，通过控制模块驱动开锁电机运动进行开/合锁，实现了遥控锁的远程控制。

附图说明

图1为本发明所述智能遥控锁较佳实施例中去掉上盖后的结构示意图。

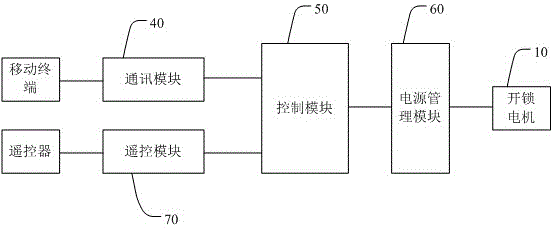

图2为本发明所述智能遥控锁较佳实施例的结构框图。

图3为本发明所述智能遥控锁较佳实施例中开锁电机的结构示意图。

具体实施方式

本发明提供一种智能遥控锁，为使本发明的目的、技术方案及效果更加清楚、明确，以下对本发明进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

请同时参考图1-图3，其中图1为本发明所述智能遥控锁较佳实施例中去掉上盖后的结构示意图，图2为本发明所述智能遥控锁较佳实施例的结构框图，图3为本发明所述智能遥控锁较佳实施例中开锁电机的结构示意图。如图1-图3所示，所述智能遥控锁包括：

遥控锁本体20；设置在所述遥控锁本体20内至少两个开锁电机10，所述开锁电机10的驱动杆与设置在遥控锁本体20上的锁芯30连接；还包括设置在所述遥控锁内的通讯模块40、控制模块50、电源管理模块60，所述通讯模块40与所述控制模50块连接，所述电源管理模块60与所述控制模块50连接，所述开锁电机10与所述电源管理模块60连接；

其中，所述开锁电机10包括：

电机本体100；

所述电机本体100上固定设置有电机110；

所述电机110的转轴上固定有第一级减速齿轮120；

所述电机本体100上还固定设置有轴线与所述转轴的轴线平行的第二级减速齿轮130，所述第二级减速齿轮130与所述第一级减速齿轮120啮合；

所述电机本体100上还固定设置有轴线与所述转轴的轴线平行的第三级减速齿轮140，所述第三级减速齿轮140与所述第二级减速齿轮130啮合；

所述第三级减速齿轮140的中心轴上固定设置有多头螺纹150；

所述多头螺纹150上连接有用于驱动锁芯30的驱动杆160。

本发明的实施例中，所述通讯模块40接收移动终端发来的开/合锁信息发送给所述控制模块50，所述控制模块50解析并验证开/合锁信息，并在验证成功后驱动电源管理模块60对电源进行处理后，由开锁电机10完成开/合锁，同时在完成开/合锁后，所述控制模块50还将智能电子锁开启或关闭的信息通过所述通讯模块40传递至移动终端。

优选的，如图1所示，所述开锁电机10的个数为2个。本发明的实施例中，将一个开锁电机设置在遥控锁本体20内的左半侧区域，并将另一个开锁电机设置在遥控锁本体20内的右半侧区域。这样，通过两个开锁电机10所提供的驱动力，能带动更多锁芯的运动，以实现远程开门。

优选的，如图2所示，所述智能遥控锁还包括用于与外部遥控器进行无线通信的红外遥控模块70，所述智能遥控锁还通过所述红外遥控模块70制进行开/合锁。具体的，所述红外遥控模块70与所述控制模块50连接。具体实施时，与红外遥控模块70无线连接的遥控器发出开锁指令，所述红外遥控模块70接收遥控器发来的开锁指令并传递给所述控制模块50，所述控制模块50验证开锁指令，并在验证成功后驱动电源管理模块60对电源进行处理，进一步使开锁电机10完成开锁。通过利用遥控器开锁，用户可实现在家的时候一键进行开/合锁，简单方便。

具体的，所述电机110为交流电机或直流电机，所述电机110的工作电压为6-12V；所述电机110的工作电流为1-3A；所述电机110的转速为12000r/min。本发明中，所采用的电机110是一种小型电机（俗称小电机，其工作电压不超过12V），且该电机110的尺寸较小，占用空间也小，这样利于在遥控锁本体20内设置多个电机110。

优选的，如图2所示，所述第一级减速齿轮120包括4级从上至下依次设置且同轴的齿轮；所述第二级减速齿轮130包括4级从上至下依次设置且同轴的齿轮；所述第三级减速齿轮140包括1级齿轮；所述电机110输出的力经第一级减速齿轮120、第二级减速齿轮130及第三级减速齿轮140传动后，放大60倍后以带动驱动杆160驱动锁芯。

具体的，所述控制模块50中所述包括控制芯片的型号为STM8S208S8。型号为STM8S208S8的控制芯片，是集解析、控制和存储功能于一体的高性能单片机。

综上所述，本发明所提供的智能遥控锁，包括遥控锁本体；设置在所述遥控锁本体内至少两个开锁电机，所述开锁电机的驱动杆与设置在遥控锁本体上的锁芯连接；还包括设置在所述遥控锁内的通讯模块、控制模块、电源管理模块，所述通讯模块与所述控制模块连接，所述电源管理模块与所述控制模块连接，所述开锁电机与所述电源管理模块连接。本发明实现了在通讯模块接收到开锁信息或开锁呼叫后，通过控制模块驱动开锁电机运动进行开/合锁，实现了遥控锁的远程控制。

应当理解的是，本发明的应用不限于上述的举例，对本领域普通技术人员来说，可以根据上述说明加以改进或变换，所有这些改进和变换都应属于本发明所附权利要求的保护范围。
