射钉枪的制作方法

本发明属于射钉紧固技术的一种辅助设备，具体涉及一种射钉枪。

背景技术：

射钉枪是一种通过射击将钉子、钩子、螺钉等紧固件或其他需固定在坚固基体上的物体固定在坚固基体上的器械，这种器械可采用各种不同的动力来进行击发。当前击发动力采用最多的都是火药，因此射钉枪就被引入使用，可以将射钉弹头的火药击爆。

中国专利号为：ZL97234949.9，专利名称为“射钉器”，公开了一种射钉器的技术为：它包括一钉套管，与钉套管紧密配合的平衡垫，与钉套管螺纹连接的外套管，安装在外套管里的击针座，安装在击针座内的三粒钢珠，安装在套管内的滑套和一击针座簧，与外套管螺纹连接的固定压盖、内套管、击针，与内套管螺纹连接的连接套管，以及一位于内套管内的击发簧。这种射钉器相比其之前，具有一定的安全性与实用性，但钢珠结构组装加工复杂，容易磨损，更换麻烦，击发时产生的热量增加反弹力、弹片烟尘不易清洗等都会造成射钉器损坏，所产生的噪音影响环境，击发装置有连接间隙，容易偏移，同轴度不高，使用过程中射钉的报废率达到10%以上，且容易出现断针现象。

技术实现要素：

针对现有技术中存在的上述缺陷，本发明目的在于提供一种射钉枪的技术方案。

所述的射钉枪，包括依次相接的连接柄、滑套、外套管与钉套管，其特征在于：所述连接柄内设有两个腔体，第一腔体连接外部助力杆，第二腔体内放置尼龙垫，在尼龙垫上放置击发簧；所述滑套与连接柄螺纹固定连接，在滑套中部设有上下对称的限位槽，限位槽内插接回位销，该回位销在限位槽内前后滑动；所述滑套与外套管滑动配合，外套管与回位销之间具有一腔体，在所述腔体内设置回位簧，该回位簧一端抵顶外套管，另一端抵顶回位销；所述外套管与钉套管用螺纹固定连接, 并在中间设有装饰套，外套管内滑动连接撞针套管，该撞针套管分为两段，其中一段较小直径伸入钉套管内的储钉孔，并与储钉孔内壁滑动配合，另一段较大直径与外套管内壁滑动配合；所述的撞针套管内滑动连接击发装置，所述的击发装置包括击发轴，击发轴前部固定连接撞针，后部抵顶击发簧，击发轴上设有锁销，滑套内表面固定设置抵顶该锁销的滑套管键；所述的撞针套管内设两个腔室对应撞针套管所述的两段结构，第一腔室对应其中一段较小直径，并与撞针滑动配合，另一段较大直径对应第二腔室，并与击发轴滑动配合。

所述的射钉枪，其特征在于：所述的滑套与连接柄螺接固定，滑套外部套接装饰管，该装饰管与连接柄触接，回位销的两端顶触该装饰管的内表面。

所述的射钉枪，其特征在于：所述击发轴对应固定锁销的部位设有锁销槽，撞针套管对应滑套管键的部位设有管键滑槽，所述的锁销与管键滑槽顶压部位均为球面状，管键滑槽中部设有直径大于管键滑槽两边槽宽的圆孔，圆孔直径大于锁销销球面直径并卡止锁销整体弹出锁销槽。

所述的射钉枪，其特征在于：击发轴前部设有针套孔与螺钉孔，该螺钉孔与针套孔垂直并连通，撞针插入该针套孔，并通过与螺钉孔配合的螺钉进行固定。

所述的射钉枪，其特征在于：撞针套管第一腔室与第二腔室的衔接处设一喇叭形腔室，所述的击发轴前部对应该喇叭形腔室设置圆台部，该圆台部与喇叭形腔室留有间隙。

所述的射钉枪，其特征在于：撞针尖头端面设有凹形槽。

所述的射钉枪，其特征在于：钉套管管体设有连通斜孔，所述的连通斜孔连通储钉孔与钉套管外管面。

所述的射钉枪，其特征在于：储钉孔为直筒状结构，撞针套管在储钉孔内自由滑行。

所述的射钉枪，其特征在于：钉套管外管面设有一凹槽，连通孔连通该凹槽与储钉孔。

所述的射钉枪，其特征在于：钉套管连接防护罩，该防护罩通过卡簧固定，在钉套管上防护罩的一侧套接前压盖，在外套管与钉套管中间设置装饰套。

本发明优点在于：击发装置及其滑动结构的设计，使得击发力十足，同轴精度高，无断针现象，保证击发成功率达99.8%以上，组装拆卸清洗方便，且具有消声环保、散热保质的作用，使用寿命长，限位保险令操作更为安全。

附图说明

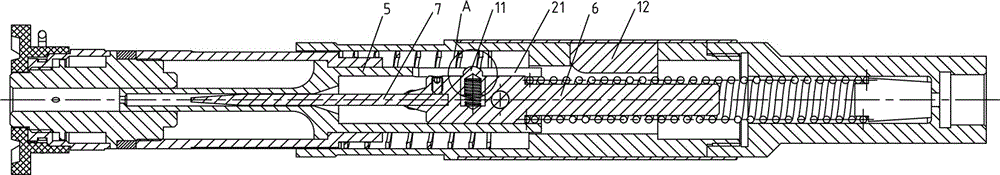

图1为本发明的结构示意图；

图2为本发明的另一结构示意图；

图3为图2 A处结构放大图；

图4为击发装置结构示意图；

图5为击发装置另一结构示意图；

图6为图4 B处结构放大图。

具体实施方式

以下结合附图对本发明作进一步说明解释。

射钉枪，包括依次相接的连接柄2、滑套1、外套管4与钉套管10， 所述连接柄2内设有两个腔体，第一腔体连接外部助力杆适应各种高度使用，第二腔体内放置尼龙垫13，在击发时有所缓冲，在尼龙垫13上放置击发簧17。所述滑套1与连接柄2螺接固定，在滑套中部设有上下对称的限位槽24，限位槽24内插接回位销15，该回位销在限位槽内前后滑动；所述滑套1与外套管4滑动配合，外套管与回位销之间具有一腔体，在所述腔体内设置回位簧16，该回位簧16一端抵顶外套管，另一端抵顶回位销15；滑套1外部套接装饰管3，该装饰管与连接柄2触接，回位销15的两端顶触该装饰管的内表面。

所述外套管4与钉套管10螺接固定，中间设有装饰套8,外套管内滑动连接撞针套管5，该撞针套管分为两段，其中一段较小直径伸入钉套管内的储钉孔23，并与储钉孔内壁滑动配合，另一段较大直径与外套管内壁滑动配合；所述的撞针套管5内滑动连接击发装置，所述的击发装置包括击发轴6，击发轴前部固定连接撞针7，后部抵顶击发簧17；撞针7尖头端面设有凹形槽71，也具有一定的缓冲作用，且可增加击发面积，保证击发成功率；击发轴上设有锁销11，滑套1内表面固定设置抵顶该弹簧销的滑套管键12；所述击发轴6对应固定锁销11的部位设有锁销槽18，撞针套管5对应滑套管键12的部位设有管键滑槽21，滑套管键在管键滑槽内滑动，并在滑动过程中顶压锁销，所述的锁销与管键滑槽顶压部位均为球面状，球面状设计可以顺滑相抵，防止卡死；管键滑槽21中部设有直径大于管键滑槽21两边槽宽的圆孔22，圆孔22直径大于锁销11球面直径并卡止锁销11整体弹出锁销槽18；击发轴6前部设有针套孔与螺钉孔，该螺钉孔与针套孔垂直并连通，撞针7插入该针套孔，并通过与螺钉孔配合的螺钉20进行固定，使撞针与击发轴之间连接处无间隙，同轴度高，不会产生偏移，保证瞬间击发力在同一轴线上，增大击发成功率。

所述的撞针套管5内设两个腔室对应撞针套管所述的两段结构，第一腔室对应其中一段较小直径，并与撞针滑动配合，另一段较大直径对应第二腔室，并与击发轴滑动配合；撞针套管5第一腔室与第二腔室的衔接处设一喇叭形腔室，所述的击发轴6前部对应该喇叭形腔室设置圆台部，该圆台部与喇叭形腔室留有间隙。

钉套管10管体设有连通斜孔25，所述的连通斜孔25连通储钉孔23与钉套管外管面，在外管面设有一凹槽，连通孔连通该凹槽与储钉孔，击发射钉弹片时，会产生一定的噪声，该连通孔具备一定的消声和散热的作用。储钉孔23为直筒状结构，撞针套管5在储钉孔内自由滑行，当射钉弹片击发数量多的时候，储钉孔会有一定火药烟尘的堆积，此时该直筒状结构就便于清洗，防止而外摩擦干扰而降低击发成功率。钉套管10连接防护罩19，该防护罩通过卡簧14固定，在钉套管上防护罩的一侧依次套接前压盖9、装饰套8。

工作时，先将射钉弹放入射钉枪的钉套管内, 将射钉弹对准需固定的基体位置上。助力杆推动射钉枪，连接柄和滑套向前滑动时,在射钉弹和撞针套管的相互顶压下, 击发簧被压缩, 滑套向前滑动到滑套管键时, 滑套管键顶压到击发轴锁销, 当击发轴锁销被滑套管键完全顶压时, 击发轴在击发簧的作用力下, 瞬间使击发轴顶压撞针向钉套管内的射钉弹药片撞击,射钉弹药片撞击时产生猛烈的爆炸, 爆炸时瞬间的推力将射钉固定在所需固定的基体上。击发成功后，在爆炸时的反弹力作用下,通过回位簧顶压回位销,回位销带动击发轴和撞针,以及连接柄和滑套也复位至击发装置时的原位。回位销始终在限位槽内滑动，不至于过度击发或者回位时反弹力过大而伤害到人，保证击发或者回位时的安全。
