万能套筒扳手的制作方法

本实用新型涉及安装工具技术领域。

背景技术：

套筒扳手是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别适用于拧转部位十分狭小或凹陷很深处的螺栓或螺母的一种工具。在施工现场，螺栓规格较多，工人施工时要带各种规格的扳手，较为不便。发明者设计出一种万能的套筒扳手，只要不需用大扭矩螺栓的情况下，能在适应各种规格的螺母。

技术实现要素：

本发明所解决的技术问题是提供一种适用于各种规格螺母的套筒扳手。

本发明采用的技术方案是一种万能套筒扳手，包括壳体，壳体上端设有动力接口，动力接口与动力装置相适配，壳体下端设有六角形卡芯，卡芯内套装有至少两层套筒，套筒由内至外长度逐渐减小，每个套筒的上端有L型翻边，每层套筒上方均受一个弹簧向下的压力，在每个弹簧的压力下，内层套筒的L型翻边搭在外层套筒的翻边上，各层套筒的下端保持平齐。

卡芯为六角形，与套筒外轮廓相适配。

本发明的有益效果是一个万能套筒伴随能整合4-5中套筒，达到多用功能，减少使用者需要携带多种规格的套筒扳手，为使用者提供方便，提高工作效率。

附图说明

图1为本实用新型结构示意图。

图2为沿A-A方向的剖视图。

图3为沿B-B方向的剖视图。

图中标记为：1-弹簧，2-限位螺母，3-卡芯，4-扳手接头，5-动力接口。

具体实施方式

下面结合附图对本发明作进一步说明。

如图1所示，本实用新型的万能套筒扳手，在壳体的卡芯3内设计了多层次的套筒，每一次层对应一种规格的螺栓，每层套筒可以独立伸缩，每层套筒都有个大概尺寸一样的六角形状的弹簧1链接，弹簧1上端被壳体上的隔板压制，下端对套筒的翻边施加向下的力，实现每层套筒向下的复位，每层套筒的上端实际成L型，L型的翻边依次搭在外层套筒的翻边上，其作用是限制每层套筒能复位在同一位置。卡芯3呈六角形，与六角形的套筒外形相适配，便于带动套筒转动。

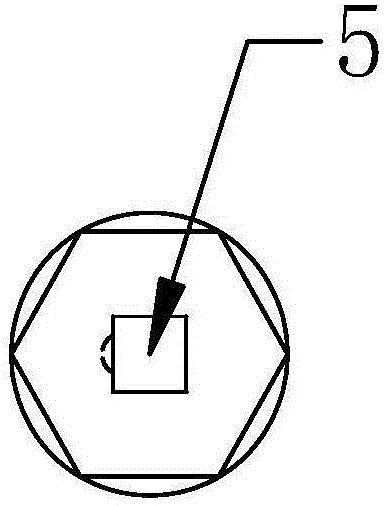

如图2所示，套筒扳手的壳体手上方设计一个动力接口，用于套筒扳手与电动扳手或者手动扳手连接，详见图3的与转接杆相适配的动力接口示意图

考虑到实际应用性，最多只能适合扭动4-5种不同规格的六角螺母，主要考虑到该设计灵巧性。

实际使用说明：比如套筒扳手的规格为M4、M6、M8、M10、M12规格的万用套筒扳手，最里层的六角套筒为m4的螺母或者螺栓，将套筒对准m4的螺母或者螺母，然后向下按住套筒，最里面的m4层的内圈正好为m4螺栓尺寸，这样最内层套筒与螺栓相嵌套，扭动套筒扳手既可完成左右转动。如果你需要扭动m6的螺栓，将螺栓或者螺母对准第二层套筒层，用力向下按住套筒，这样最里面一层套筒即m4的一层套筒就会被顶上去，m4的套筒向上移动后，后第二层套筒内圈尺寸正好为m6大小螺栓的套筒，这样卡住m6螺母，即可左右扭动，依次类推。可以完成m8、m10、m12、螺栓扭动动作。

本实用新型此种设计结构能整合4-5中套筒，这样就能达到多用功能，减少使用者需要携带多种规格的套筒扳手，为使用者提供方便，提高工作效率。
