一种一体式扳手的制作方法

本实用新型涉及一种扳手，具体涉及一种一体式扳手。

背景技术：

利用氧气、乙炔进行气割、气焊是处理金属件连接的一种常用方法，其广泛用于锅炉、化工、建筑结构、煤矿以及机器零件的制作和修理中。但在使用氧气、乙炔时，拆装氧气表、开关乙炔瓶时均需用扳手进行操作，此时需要使用多种不同型号的扳手，使用携带不方便，工效低。所以设计一种氧气表、乙炔瓶专用一体型多功能扳手，集气割、气焊所用扳手于一体，可有效解决现有的操作氧气瓶、乙炔瓶时存在的一些弊端。

技术实现要素：

本实用新型的目的是提供一种一体式扳手，能同时操作拆装氧气表和开关乙炔瓶。

本实用新型采用了下述技术方案：

一种一体式扳手，包括扳手本体，所述扳手本体包括手柄和开口，所述手柄的端部开设有槽口，所述槽口内部固设有连接轴，所述连接轴上套设有套筒扳手，所述套筒扳手绕着连接轴转动。

进一步方案，所述开口的宽度与氧气表上的六角螺母的外径相匹配。

进一步方案，所述套筒扳手包括与乙炔瓶开关相匹配的内六角套筒与连接柄，所述连接柄的端部开设轴孔。

扳手本体开口的宽度是根据氧气表的大小来设定的，一般为27mm；套筒扳手的内六角套筒的大小是根据乙炔瓶开关的大小设定的，其内六角套筒的内四角边长为10mm。本实用新型中的套筒扳手的连接柄绕着连接轴转动，使用时，转动套筒扳手，使其与扳手本体垂直，然后将内六角套筒插入乙炔瓶开关，转动扳手本体即可开、关操作乙炔瓶开关，使用完成后，转动套筒扳手使其内置于于扳手本体的槽口内；并且由于扳手本体比较长，导致力矩较长，在操作时更省力。而当用于拆装氧气表时，直接用扳手本体上的开口卡住连接氧气表的六角螺母，由于开口的宽度与氧气表上的六角螺母的外径相匹配，从而减少扳手本体开口在使用过程中的形变量。

本实用新型的一体式扳手结合了用于拆装氧气表和开关乙炔瓶开关的扳手，即由一把扳手替换原有的多把扳手，使工人便于携带，负担轻；扳手数量的减少，也便于管理，不易丢失。并且本实用新型具有结构简单、成本低、加工方便、便于携带的优点。

附图说明

下面结合附图和实例对本实用新型进一步说明。

图1是本实用新型结构示意图；

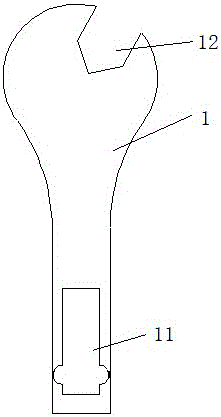

图2是本实用新型的扳手本体的结构示意图；

图3是本实用新型的套筒扳手的结构示意图。

图中：1-扳手本体，11-槽口，12-开口；2-套筒扳手，21-内六角套筒，22-连接柄，23-轴孔；3-连接轴。

具体实施方式

如图1、2所示，一种一体式扳手，包括扳手本体1，所述扳手本体1包括手柄和开口12，所述手柄的端部开设有槽口11，所述槽口11内部固设有连接轴3，所述连接轴3上套设有套筒扳手2，所述套筒扳手2绕着连接轴3转动。

进一步方案，所述开口12的宽度与氧气表上的六角螺母的外径相匹配。

如图3所示，套筒扳手2包括与乙炔瓶开关相匹配的内六角套筒21与连接柄22，所述连接柄22的端部开设轴孔23。

本实用新型中的套筒扳手2的连接柄22绕着连接轴3转动，用于开、关乙炔瓶开关时，转动套筒扳手2并使其与扳手本体1垂直，然后将内六角套筒21插入乙炔瓶开关，转动扳手本体1即可开、关操作乙炔瓶开关，使用完成后，转动套筒扳手2使其内置于于扳手本体1的槽口11内。而当用于拆装氧气表时，直接用扳手本体1上的开口12卡住连接氧气表的六角螺母，由于开口的宽度与氧气表上的六角螺母的外径相匹配，从而减少扳手本体开口在使用过程中的形变量。

以上所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通工程技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型的权利要求书确定的保护范围内。
