一种电子锁的制作方法

本实用新型涉及锁设计技术领域，具体涉及一种电子锁。

背景技术：

电子锁一般安装在门板上面，由于门板经常开关不方便在门板上布线，而且门板布线影响美观，因此，电子锁的供电是一个比较难解决的问题，目前电子锁基本上都是靠电池供电，电池供电主要有以下几个问题：(1)电池容量有限，供电持续时间不长，限制了一些无线通信设备、实时工作设备的应用；(2)由于容量有限，所以经常换电池很不方便，由于不能布线还影响了充电电池的应用，因此有待进一步的改进。

技术实现要素：

本实用新型针对上述现有技术的不足而提供一种使用方便、外形美观、便于布线的电子锁。

本实用新型为解决上述问题所采用的技术方案为：

本实用新型提供一种电子锁，包括插孔端和插针端，所述插孔端由锁舌和用于固定所述锁舌的锁舌固定座组成，所述锁舌内内部设置有插孔，所述插孔内设置有弹片，所述锁舌固定座内设置有储能装置和DC/DC电源转换模块，所述弹片通过导线连接所述DC/DC电源转换模块，所述DC/DC电源转换模块连接储能装置；

所述插针端包括外壳和设置在所述外壳内的插针组成，所述插针上设置有触点和绝缘环，所述触点由安置在所述插针上的绝缘环隔开，所述触点连接有电源板，所述电源板连接电源。

进一步地，所述锁舌由插头插孔和套置于所述插头上的插头组件组成，所述插头上设置有用于插入插针的插孔，所述插头外侧设置有螺纹，所述插头组件内部设置有通孔，所述通孔内设置有螺纹，所述插头组件通过螺纹套置于所述插头上。

进一步地，所述储能装置为锂电池或铅蓄电池。

本实用新型的有益效果在于：

本实用新型所提供的一种电子锁具有外形美观、使用安全、安装便捷等特点，有效解决了布线难的问题，使用起来极为方便。

附图说明

图1是本实用新型所提供的一种电子锁的使用结构图；

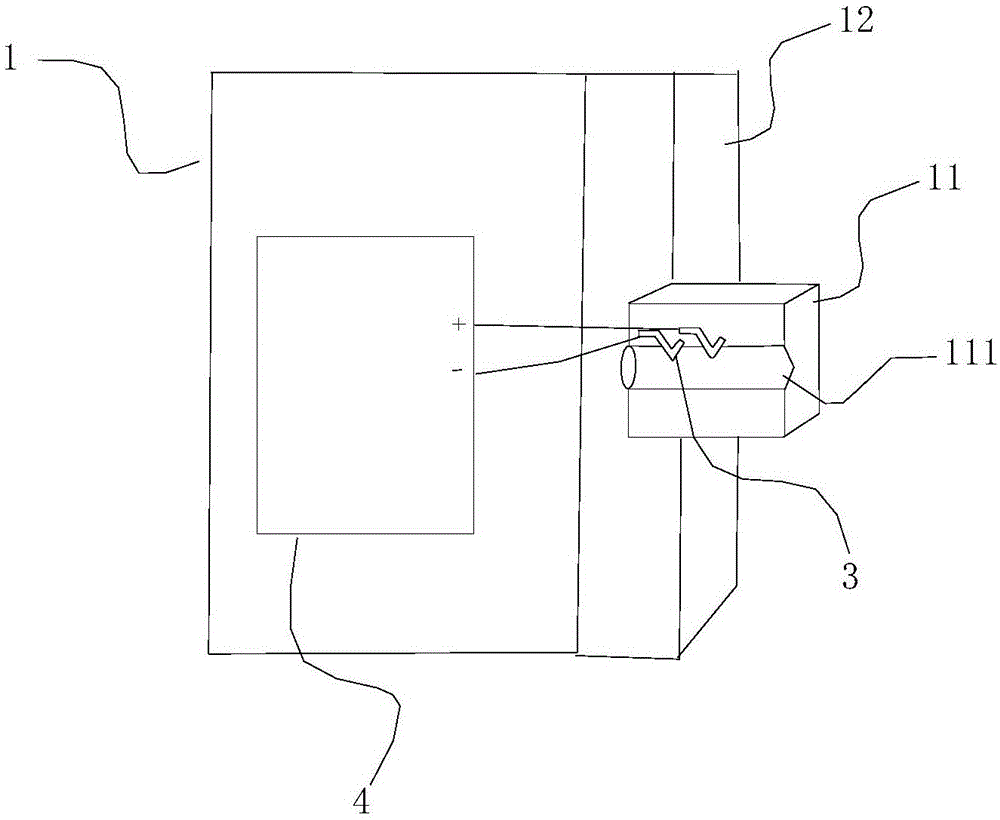

图2是实施例1中一种电子锁的插孔端结构图；

图3是实施例1中一种电子锁的插针端结构图；

图4是实施例2中一种电子锁的插孔端结构图；

图5是实施例2中一种电子锁的插针端结构图。

具体实施方式

下面结合附图具体阐明本实用新型的实施方式，附图仅供参考和说明使用，不构成对本实用新型专利保护范围的限制。

如图1所示，本实用新型提供一种电子锁，包括插孔端1和插针端2，插孔端1安装在门7上，插针端2安装在门框8上，所述插孔端1由锁舌11和用于固定所述锁舌11的锁舌固定座12组成，所述锁舌11内部设置有插111孔，所述插孔内111设置有弹片3，所述锁舌固定座12内设置有储能装置4和DC/DC电源转换模块(图中未画出)，所述弹片3通过导线连接所述DC/DC电源转换模块，所述DC/DC电源转换模块连接储能装置4；

所述插针端2包括外壳21和设置在所述外壳21内的插针22组成，所述插针22上设置有触点221和绝缘环222，所述触点221由安置在所述插针上的绝缘环222隔开，所述触点221连接有电源板5，所述电源板5连接电源。

本实施例中，所述储能装置4为锂电池。

实施例2

本实施例中，锁舌11也可以由插头111插孔111和套置于所述插头111上的插头组件112组成，所述插头111上设置有用于插入插针113的插孔，所述插头111外侧设置有螺纹，所述插头组件112内部设置有通孔114，所述通孔114内设置有螺纹，所述插头组件112通过螺纹套置于所述插头111上。

本实用新型所提供的一种电子锁具有外形美观、使用安全、安装便捷等特点，有效解决了布线难的问题，使用起来极为方便。

上述实施例为本实用新型较佳的实施方式，但本实用新型的实施方式并不受上述实施例的限制，其他的任何未背离本实用新型的精神实质与原理下所作的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本实用新型的保护范围之内。
