一种XPS板高效开槽装置的制作方法

本实用新型涉及一种开槽装置，尤其涉及一种XPS板高效开槽装置。

背景技术：

XPS板是以聚苯乙烯树脂为原料加上其他的原辅料与聚含物，通过加热混合同时注入催化剂，然后挤塑压出成型而制造的硬质泡沫塑料板。它的学名为绝热用挤塑聚苯乙烯泡沫塑料，XPS具有完美的闭孔蜂窝结构，这种结构让XPS板有极低的吸水性、低热导系数、高抗压性、抗老化性。

开槽是指在物体上开出一条或多条凹槽。

现有的XPS板开槽装置存在开槽不方便、速度慢、设备不完善的缺点，因此亟需研发一种开槽方便、速度快、设备完善的XPS板高效开槽装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有的XPS板开槽装置开槽不方便、速度慢、设备不完善的缺点，本实用新型要解决的技术问题是提供一种开槽方便、速度快、设备完善的XPS板高效开槽装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种XPS板高效开槽装置，包括有放置板、电动吸盘、开槽刀、摆动气缸、齿条、第一滑块、第一滑轨、电机、齿轮、底座和移动装置，底座内顶部左侧设有电机，电机的后方连接有齿轮，底座左内壁顶部设有第一滑轨，第一滑轨上设有第一滑块，第一滑块底部设有齿条，齿条与齿轮啮合，齿条的右端设有摆动气缸，摆动气缸的右端连接有开槽刀，底座内顶部右侧设有移动装置，移动装置包括有电动轮、拉绳、第二滑块、弹簧和第二滑轨，底座内顶部右侧设有第二滑轨，第二滑轨上设有第二滑块，第二滑轨顶部后侧上方连接有电动轮，电动轮上绕有拉绳，拉绳的前端与第二滑块连接，第二滑块与第二滑轨前端之间连接有弹簧，第二滑块顶部设有放置板，放置板顶部左右两侧均设有电动吸盘。

优选地，底座顶部中间开有凹槽。

优选地，还包括有工具箱，底座右端设有工具箱。

优选地，电机为伺服电机。

工作原理：当需要对XPS板进行开槽处理时，首先将XPS板放置在电动吸盘上，然后启动电动吸盘开始工作，电动吸盘将XPS板吸住后，启动电动轮转动，带动第二滑块前后移动，从而带动XPS板前后移动，当XPS板移至合适的位置时，电动轮停止转动。启动电机正转，带动齿轮转动，从而带动齿条和开槽刀向右移动，开槽刀对XPS板表面进行开槽，当需要调节开槽的角度和力度时，启动摆动气缸开始工作，带动开槽刀向上或向下倾斜合适的角度，当开槽完成后，摆动气缸停止工作，启动电机反转，带动开槽刀恢复原位，电动吸盘停止工作，人们即可将开槽处理后的XPS板取下，方便快捷。

因为底座顶部中间开有凹槽，所以当开槽刀内装有切割下来的XPS板，并且开槽刀位于凹槽正上方时，启动摆动气缸向下摆动，使切割下来的XPS板掉入凹槽内，便于人们的后续处理。

因为还包括有工具箱，底座右端设有工具箱，所以可以当零件意外损坏时，可以及时进行维修。

因为电机为伺服电机，所以可以更为精确地调节转速。

(3)有益效果

本实用新型达到了开槽方便、速度快、设备完善的效果。

附图说明

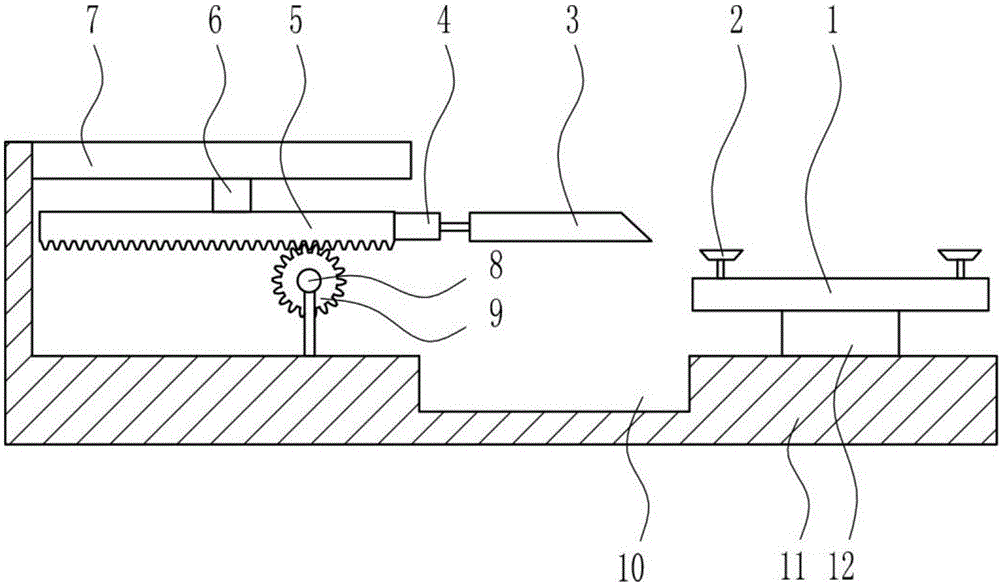

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

图4为本实用新型移动装置的俯视结构示意图。

图5为本实用新型开槽刀的立体图。

附图中的标记为：1-放置板，2-电动吸盘，3-开槽刀，4-摆动气缸，5-齿条，6-第一滑块，7-第一滑轨，8-电机，9-齿轮，10-凹槽，11-底座，12-移动装置，13-电动轮，14-拉绳，15-第二滑块，16-弹簧，17-第二滑轨，18-工具箱。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种XPS板高效开槽装置，如图1-5所示，包括有放置板1、电动吸盘2、开槽刀3、摆动气缸4、齿条5、第一滑块6、第一滑轨7、电机8、齿轮9、底座11和移动装置12，底座11内顶部左侧设有电机8，电机8的后方连接有齿轮9，底座11左内壁顶部设有第一滑轨7，第一滑轨7上设有第一滑块6，第一滑块6底部设有齿条5，齿条5与齿轮9啮合，齿条5的右端设有摆动气缸4，摆动气缸4的右端连接有开槽刀3，底座11内顶部右侧设有移动装置12，移动装置12包括有电动轮13、拉绳14、第二滑块15、弹簧16和第二滑轨17，底座11内顶部右侧设有第二滑轨17，第二滑轨17上设有第二滑块15，第二滑轨17顶部后侧上方连接有电动轮13，电动轮13上绕有拉绳14，拉绳14的前端与第二滑块15连接，第二滑块15与第二滑轨17前端之间连接有弹簧16，第二滑块15顶部设有放置板1，放置板1顶部左右两侧均设有电动吸盘2。

底座11顶部中间开有凹槽10。

还包括有工具箱18，底座11右端设有工具箱18。

电机8为伺服电机。

工作原理：当需要对XPS板进行开槽处理时，首先将XPS板放置在电动吸盘2上，然后启动电动吸盘2开始工作，电动吸盘2将XPS板吸住后，启动电动轮13转动，带动第二滑块15前后移动，从而带动XPS板前后移动，当XPS板移至合适的位置时，电动轮13停止转动。启动电机8正转，带动齿轮9转动，从而带动齿条5和开槽刀3向右移动，开槽刀3对XPS板表面进行开槽，当需要调节开槽的角度和力度时，启动摆动气缸4开始工作，带动开槽刀3向上或向下倾斜合适的角度，当开槽完成后，摆动气缸4停止工作，启动电机8反转，带动开槽刀3恢复原位，电动吸盘2停止工作，人们即可将开槽处理后的XPS板取下，方便快捷。

因为底座11顶部中间开有凹槽10，所以当开槽刀3内装有切割下来的XPS板，并且开槽刀3位于凹槽10正上方时，启动摆动气缸4向下摆动，使切割下来的XPS板掉入凹槽10内，便于人们的后续处理。

因为还包括有工具箱18，底座11右端设有工具箱18，所以可以当零件意外损坏时，可以及时进行维修。

因为电机8为伺服电机，所以可以更为精确地调节转速。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
