法兰密封垫裁剪工具的制作方法

本实用新型涉及裁剪工具领域，具体地指一种法兰密封垫裁剪工具。

背景技术：

在工业现场，大部分油、水、气管路在接口处采用法兰接连，常用的法兰密封垫有橡胶、金属缠绕垫、聚四氟乙烯膨化垫等，根据法兰规格，可以购买、定置不同的法兰密封垫，但往往现场环境复杂，设备根据不同需求采用了各种规格的法兰，这给成型的法兰密封备件带来了诸多不变。为了更为通用地满足各种法兰规格密封垫的需要，工作人员往往备有块状的膨化聚四氟乙烯垫片或者橡胶垫，以根据现场实际需求进行裁剪。工作人员在裁剪密封垫时，一般以原有密封为模板，用记号笔在沿密封轮廓做记号，然后用剪刀进行裁剪，裁剪后的密封形状往往不规则，影响美观，裁剪效率也不高。

技术实现要素：

本实用新型的目的在于提供一种法兰密封垫裁剪工具，能够快速裁剪出形状规则、美观大方的密封垫。

本实用新型为解决上述技术问题，所采用的技术方案是：一种法兰密封垫裁剪工具，它包括底座，所述底座上垂直安装有旋转轴，所述旋转轴上套装有圆柱形的中空轴套；

螺杆套设有水平安装孔和竖直安装孔，其水平安装孔套装在横向调节螺杆表面，其竖直安装孔套装在纵向调节螺杆表面；所述横向调节螺杆和纵向调节螺杆彼此互相垂直；

所述轴套上还设有用于穿过横向调节螺杆的安装孔，所述纵向调节螺杆底端开有刀口。

进一步地，所述轴套底端还安装有圆柱形的中空压盘，用于将密封垫压紧在底座上。

更进一步地，所述压盘的横截面外径大于轴套的横截面外径，所述压盘的横截面内径等于轴套的横截面外径。

进一步地，所述横向调节螺杆上安装有两个第一螺母，用于将横向调节螺杆安装在轴套上。

进一步地，所述纵向调节螺杆上安装有两个第二螺母，用于将纵向调节螺杆安装在螺杆套的竖直安装孔上。

优选地，所述底座为半径大于密封垫外径的圆柱形平台。

优选地，所述横向调节螺杆安装时与轴套互相垂直，所述纵向调节螺杆安装时与底座互相垂直。

优选地，所述底座的中心位置与旋转轴一端垂直焊接。

本实用新型有益效果：本实用新型能够根据现场法兰规格调节密封垫横向剪切半径，纵向剪切厚度，在保证美观的基础上，使密封垫裁剪一次成型，取代了人工手动裁剪，在保证美观的同时，极大的提高了裁剪效率，特别适合大批量密封垫的同时裁剪，极大的提高了现场作业的工作效率。

附图说明

图1 为一种法兰密封垫裁剪工具的立体结构示意图；

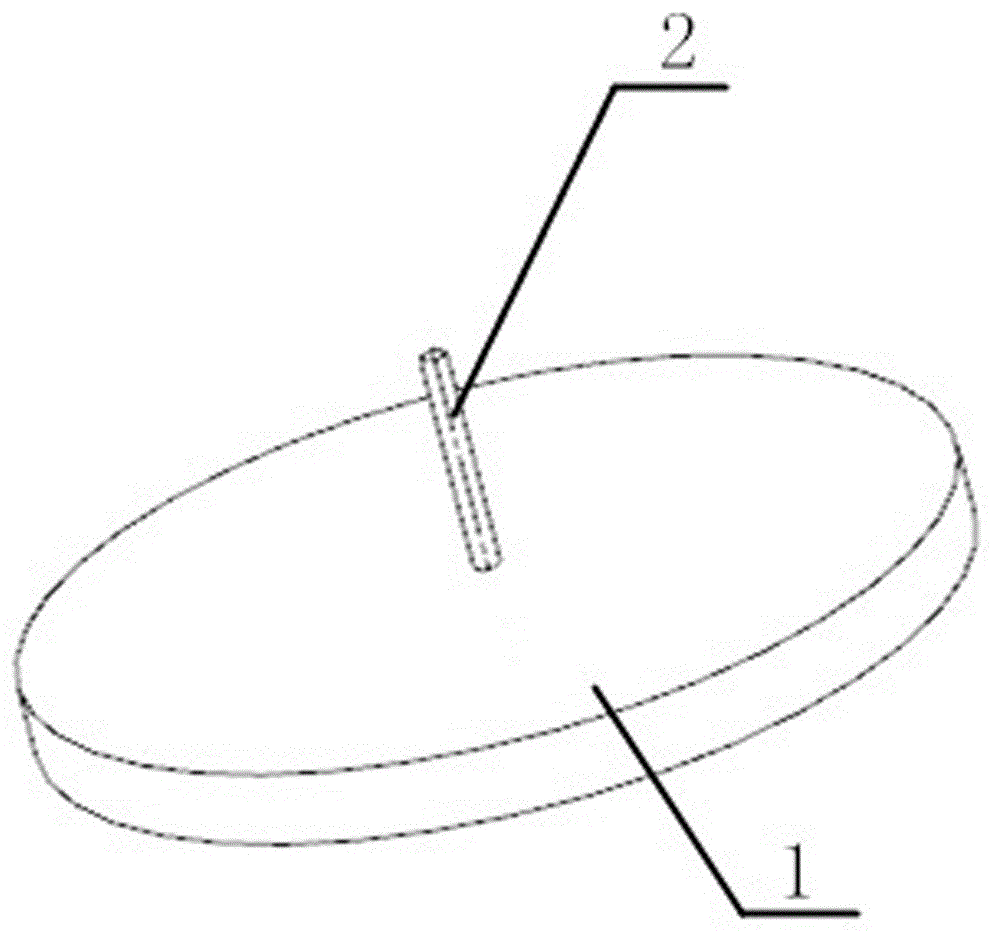

图2 为图1中底座与旋转轴的连接结构示意图；

图3为图1中轴套的结构示意图；

图4为横向调节螺杆、纵向调节螺杆与螺杆套的连接结构示意图；

图5为密封垫的结构示意图。

图中，底座1、旋转轴2、轴套3、压盘3a、螺杆套4、横向调节螺杆5、第一螺母5a、纵向调节螺杆6、第二螺母6a、刀口7、密封垫8。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步的详细描述。

如图1至图5所示的一种法兰密封垫裁剪工具，它包括底座1，所述底座1的中心位置与旋转轴2一端垂直焊接，所述旋转轴2上套装有圆柱形的中空轴套3；在本实施例中，将旋转轴2焊接在底座1上，而轴套3套装在旋转轴2上，可使得轴套3可以沿着旋转轴2旋转；

螺杆套4设有水平安装孔和竖直安装孔，其水平安装孔套装在横向调节螺杆5表面，其竖直安装孔套装在纵向调节螺杆6表面；所述横向调节螺杆5和纵向调节螺杆6彼此互相垂直；在本实施例中螺杆套4的水平安装孔和竖直安装孔均可设置与横向调节螺杆5和纵向调节螺杆6的外螺纹相匹配的内螺纹，这样可以更加稳固的安装横向调节螺杆5和纵向调节螺杆6。

所述轴套3上还设有用于穿过横向调节螺杆5的安装孔，所述纵向调节螺杆6底端开有刀口7。

所述轴套3底端还安装有圆柱形的中空压盘3a，用于将密封垫8压紧在底座1上。这样旋转轴2可以穿过中空的压盘3a套装在轴套3内。

所述压盘3a的横截面外径大于轴套3的横截面外径，所述压盘3a的横截面内径等于轴套3的横截面外径。这样压盘3a的内部可以刚好穿过轴套3外表面并安装在轴套3上，这种可拆卸安装方式更加简单、可靠。

所述横向调节螺杆5上安装有两个第一螺母5a，用于将横向调节螺杆5安装在轴套3上。两个第一螺母5a安装到横向调节螺杆5时，可分别位于轴套3两侧，这样旋转拧紧两个第一螺母5a靠近轴套3，就可以将横向调节螺杆5限定安装在轴套3上；需要调节横向调节螺杆5水平移动时，可以松开第一螺母5a，然后再次拧紧定位即可。

所述纵向调节螺杆6上安装有两个第二螺母6a，用于将纵向调节螺杆6安装在螺杆套4的竖直安装孔上。两个第二螺母6a安装到纵向调节螺杆6时，可分别位于螺杆套4竖直安装孔的上下两侧，这样旋转拧紧两个第二螺母6a靠近竖直安装孔，就可以将纵向调节螺杆6限定安装在螺杆套4的竖直安装孔上；需要调节纵向调节螺杆6上下移动时，可以松开第二螺母6a，然后再次拧紧定位即可。

所述底座1为半径大于密封垫8外径的圆柱形平台。这样密封垫8可以完全铺设在底座1上，方便进行裁剪操作。

所述横向调节螺杆5安装时与轴套3互相垂直，所述纵向调节螺杆6安装时与底座1互相垂直。这种结构在裁剪时更省力。

本实施例工作过程如下：

首先将待裁剪的密封垫8或其他裁剪材料铺设在底座1，用轴套3底端的压盘3a将密封垫8压紧在底座1上，然后根据剪裁半径调节横向调节螺杆5，水平调节到位后，紧固第一螺母5a；根据密封垫材质厚度，调节纵向调节螺杆6，调整到位后，紧固第二螺母6a；密封垫8裁剪顺序按照先外后内的次序进行，即先裁剪密封垫8外圆，后裁内圆，刀口7沿着旋转轴2旋转一圈，即完成对密封垫8的裁剪。

本实施例能够根据现场法兰规格调节密封垫8横向剪切半径，纵向剪切厚度，在保证美观的基础上，使密封垫8裁剪一次成型，取代了人工手动裁剪，在保证美观的同时，极大的提高了裁剪效率，特别适合大批量密封垫8的同时裁剪，极大的提高了现场作业的工作效率。
