一种轻型饲料类径块刨丝机的制作方法

文档序号:12627338阅读:256来源:国知局
一种轻型饲料类径块刨丝机的制作方法与工艺

本发明涉及一种轻型饲料类径块电动刨丝机,属于一种小型农业机械。



背景技术:

在多数家禽家畜养殖场,很多径块类饲料需切丝喂食家畜家禽,因饲养家禽家畜需要大量的径块丝类饲料,如采用人工切丝的方式,不仅费力费时,且存在一定的危险性,目前,市面上传统的刨丝机是将刨片固定在木板上使用,结构单一,且加工速度慢,生产效率低,且劳动强度大,存在易伤手等问题。



技术实现要素:

针对上述刨丝机存在的加工速度慢,生产效率低,且具有一定危险性等问题,本发明提供了一种结构简单,且稳定性较好的轻型家用饲料类电动径块刨丝机。

本发明的技术方案是以下述方式实现的:该径块刨丝机包含电机(1)、机架(2)、带轮(3)、刨丝轮外壳(4)、带轮外壳(5)、喂料斗(6)、刨丝轮(7)、传动轴(8)、橡胶垫(9)、电机支架(10)、传动带(11)、带座轴承(12)、锁死垫片(13)、紧锁螺母(14)。

电机(1)通过螺栓安装在电机支架(10)上,电机支架(10)通过螺栓固定在机架(2)上,电机(1)一端通过传动带(11)与带轮(3)连接,电机(1)与带轮(3)的传动比为1:9~10。带轮(3)与传动轴(8)采用键连接的方式,在带轮(3)的外侧安装带轮外壳(5),传动轴(8)通过带座轴承(12)固定在机架(2)上,传动轴(8)的一端焊接定位垫片(81),定位垫片(81)外侧安装刨丝轮(7),刨丝轮(7)通过锁死垫片(13)与紧锁螺母(14)固定在传动轴(8)上,刨丝轮(7)上方安装刨丝轮外壳(4),刨丝轮外壳(4)上方安装喂料斗(6),喂料斗体积较大,可进行多个径块的同时作业,机架(2)的4个支腿上均安装橡胶垫(9),保证其工作时的稳定性。

刨丝轮(7)包含剥盘(71)、螺栓(72)、骨架(73),剥盘(71)通过螺栓(72)固定在骨架(73)上,剥盘(71)上设置刨丝孔(711),刨丝孔(711)设置9列,并均匀环绕剥盘(71)中心设置,每列6个刨丝孔(711),每两个刨丝孔(711)间的间距为2~3mm。

该径块刨丝机具有如下效果:

1)通过带轮的传动比和刨丝孔的设置来满足刨丝的效率。2)料斗体积较大,适合多个径块同时进行作业。3)结构精巧简单,操作方便,脱粒效率高。4)整机尺寸较小,结构紧凑,可方便家庭进行储存。5)支腿上安装橡胶垫,工作时稳定性较好。

附图说明

图1为本发明的结构示意图。

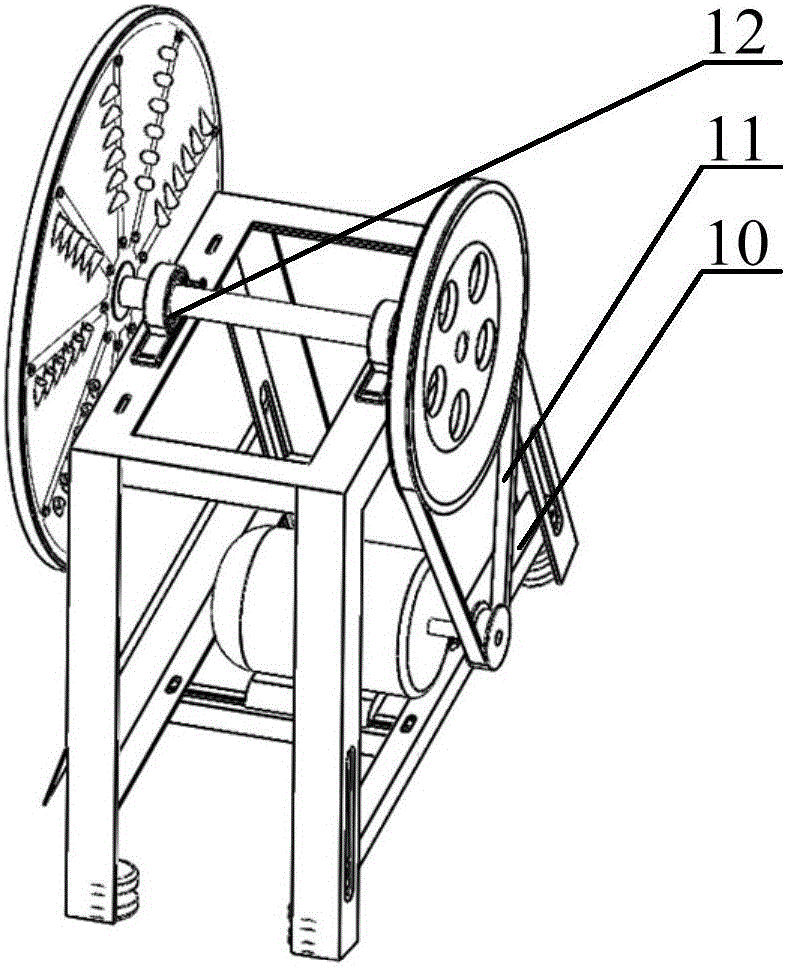

图2为本发明内部的结构示意图。

图3为本发明刨丝轮的局部安装示意图。

图4为本发明剥丝轮的正面结构示意图。

图5为本发明剥丝轮的背面结构示意图。

图6为本发明传动轴的结构示意图。

具体实施方式

如图1,图2及图3所示,一种轻型饲料类径块电动刨丝机包含电机(1)、机架(2)、带轮(3)、刨丝轮外壳(4)、带轮外壳(5)、喂料斗(6)、刨丝轮(7)、传动轴(8)、橡胶垫(9)、电机支架(10)、传动带(11)、带座轴承(12)、锁死垫片(13)、紧锁螺母(14)。

电机(1)通过螺栓安装在电机支架(10)上,电机支架(10)通过螺栓固定在机架(2)上,电机(1)一端通过传动带(11)与带轮(3)连接,电机(1)与带轮(3)的传动比为1:9~10。带轮(3)与传动轴(8)采用键连接的方式,在带轮(3)的外侧安装带轮外壳(5),传动轴(8)通过带座轴承(12)固定在机架(2)上,如图6所示,传动轴(8)的一端焊接定位垫片(81),定位垫片(81)外侧安装刨丝轮(7),刨丝轮(7)通过锁死垫片(13)与紧锁螺母(14)固定在传动轴(8)上,刨丝轮(7)上方安装刨丝轮外壳(4),刨丝轮外壳(4)上方安装喂料斗(6),喂料斗体积较大,可进行多个径块的同时作业,机架(2)的4个支腿上均安装橡胶垫(9),保证其工作时的稳定性。

如图4、图5所示,刨丝轮(7)包含剥盘(71)、螺栓(72)、骨架(73),剥盘(71)通过螺栓(72)固定在骨架(73)上,剥盘(71)上设置刨丝孔(711),刨丝孔(711)设置9列,并均匀环绕剥盘(71)中心设置,每列6个刨丝孔(711),每两个刨丝孔(711)间的间距为2~3mm。
