一种开口产品加工用下挂机的制作方法

本发明涉及一种开口产品加工用自动化生产设备，特别涉及一种开口产品加工用下挂机。

背景技术：

一些开口产品在加工过程中，需要进行表面处理，如：氧化、电镀、喷涂、组装等。单个进行表面处理，生产效率低下。另外，还有其他的加工，如：氧化等。目前的做法是，设计一个挂具，挂具上均匀设置有若干开口的弹性夹，将开口产品，通过其开口套设在挂具上的弹性夹上，挂具上的弹性夹挂满产品后，一同放入到电镀池内电镀，虽然在一定范围内，也提高了生产效率。但也存在着一定的缺陷，体现在，需要人工，逐个的将产品套在弹性夹上，生产效率依然较低。主要因为其自动化水平低。

另外，这些开口产品在挂具上加工好后，又需要人工逐一的将开口产品由挂具上的弹性夹上取下，一定程度上也影响了工作效率。

目前，市面上还没有本发明申请类似结构的自动化生产机械设备。

技术实现要素：

本发明所要解决的技术问题是针对现有技术的不足，提供一种开口产品加工用下挂机。

为了实现上述目的，本发明所采取的措施：

一种开口产品加工用下挂机，包括机架，机架内安装有料斗，所述的机架内安装有挂具升降气缸和夹板驱动气缸，挂具升降气缸的升降杆通过挂具升降连接板和挂具升降导轨连接有挂具升降定位板，挂具升降定位板的上方通过夹板连接板安装有若干组平行设置的夹板，夹板连接板上安装有驱动夹板移动的夹板行程收缩滑块，夹板驱动气缸的顶升杆上安装有驱动夹板行程收缩滑块移动用的膨胀滑块，夹板设在挂具升降定位板的上方，料斗设在挂具升降定位板的下方；

所述的挂具升降气缸通过挂具升降气缸支撑板安装在机架上；

所述的机架上安装有供挂具升降导轨沿其上下滑动用的挂具升降导轨滑块；

所述的机架上位于夹板的下方设置有软胶接料板或料盘。

本发明的有益效果：实用，生产成本低，结构新颖，提高了生产效率和产品质量，降低了劳动强度。

附图说明

图1，本发明的外部结构示意图。

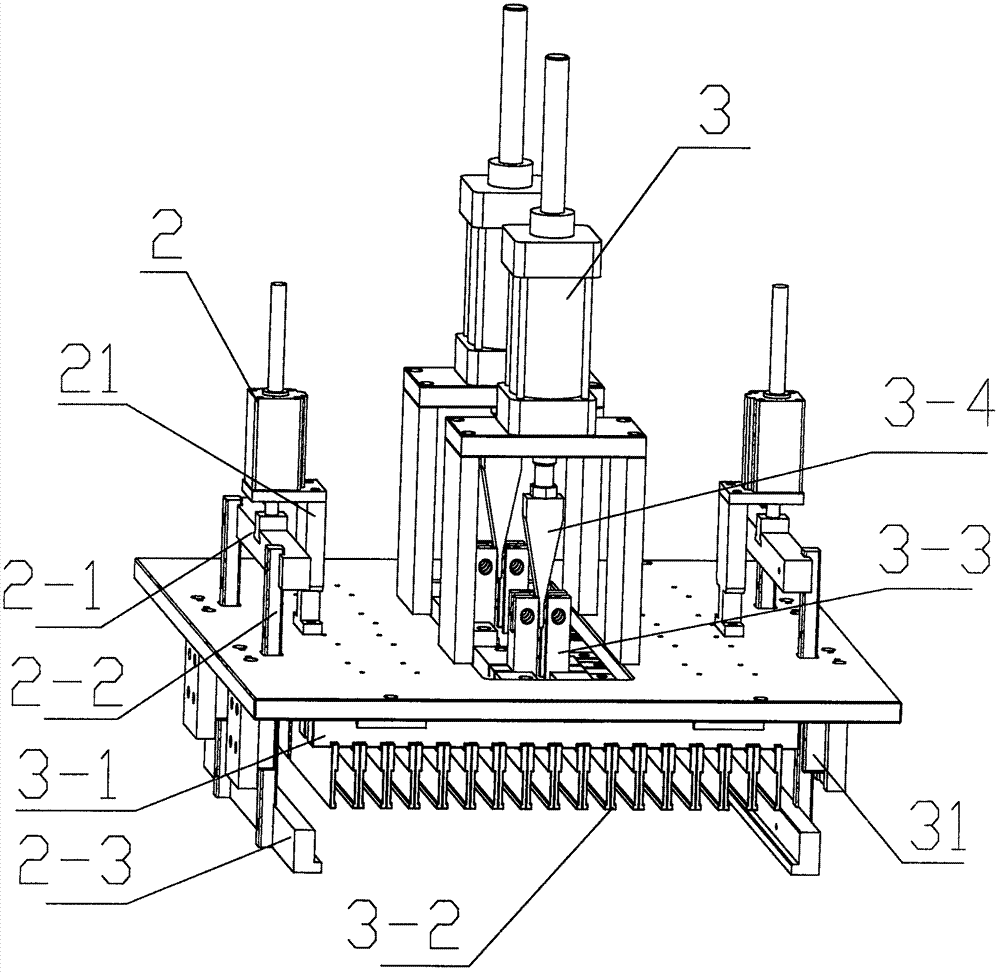

图2，本发明的内部部件安装结构示意图。

具体实施方式

一种开口产品加工用下挂机，包括机架1，机架1内安装有料斗9，所述的机架1内安装有挂具升降气缸2和夹板驱动气缸3，挂具升降气缸2的升降杆通过挂具升降连接板2-1和挂具升降导轨2-2连接有挂具升降定位板2-3，挂具升降定位板2-3的上方通过夹板连接板3-1安装有若干组平行设置的夹板3-2，夹板连接板3-1上安装有驱动夹板3-2移动的夹板行程收缩滑块3-3，夹板驱动气缸3的顶升杆上安装有驱动夹板行程收缩滑块3-3移动用的膨胀滑块3-4，夹板3-2设在挂具升降定位板2-3的上方，料斗9设在挂具升降定位板2-3的下方。

所述的挂具升降气缸2通过挂具升降气缸支撑板21安装在机架1上。

所述的机架1上安装有供挂具升降导轨2-2沿其上下滑动用的挂具升降导轨滑块31。

所述的机架1上位于夹板3-2的下方设置有软胶接料板41或料盘。产品由挂具上脱落后，可以掉落在软胶接料板上41或料盘内，避免了产品的碰伤，适用于加工一些高精度产品。

放满开口产品的挂具，其上的开口产品加工好后。将该挂具放置到挂具升降定位板2-3上，挂具上的弹性夹的开口向下(开口产品通过其开口套设在弹性夹的外部，弹性夹的弹片通过其弹力顶压在开口产品的内壁上，实现对开口产品的固定)；启动挂具升降气缸2，挂具随挂具升降定位板2-3上升一个距离，使得挂具上的弹性夹位于相邻的夹板3-2之间，启动夹板驱动气缸3，夹板驱动气缸3通过膨胀滑块3-4和夹板行程收缩滑块3-3驱动夹板3-2移动，夹板3-2将挂具上的弹性夹夹紧(弹性夹的开口减小)，弹性夹的开口小于开口产品的开口即可，弹性夹上的弹片与开口产品的内壁脱离开，受到自身重力的作用，开口产品掉落到料斗9内，完成开口产品的下挂，下挂，即为将开口产品由挂具上脱离下来。

本机器提高了生产效率，是人手工下件的15-30倍；适用于开口产品的表面处理，如：氧化、电镀、喷涂及产品的组装都可以。

技术特征：

技术总结
本发明公开了一种开口产品加工用下挂机，包括机架，机架内安装有料斗，所述的机架内安装有挂具升降气缸和夹板驱动气缸，挂具升降气缸的升降杆通过挂具升降连接板和挂具升降导轨连接有挂具升降定位板，挂具升降定位板的上方通过夹板连接板安装有若干组平行设置的夹板，夹板连接板上安装有驱动夹板移动的夹板行程收缩滑块，夹板驱动气缸的顶升杆上安装有驱动夹板行程收缩滑块移动用的膨胀滑块，夹板设在挂具升降定位板的上方，料斗设在挂具升降定位板的下方；所述的挂具升降气缸通过挂具升降气缸支撑板安装在机架上；本发明的有益效果：实用，生产成本低，结构新颖，提高了生产效率和产品质量，降低了劳动强度。

技术研发人员：张华清
受保护的技术使用者：宁波速捷自动化科技有限公司
技术研发日：2017.07.11
技术公布日：2017.09.22
