一种高能力冲孔喷管的制作方法

本实用新型属于PCB技术领域，尤其涉及一种高能力冲孔喷管。

背景技术：

PCB业界中，水平生产线的喷管受到喷嘴的角度限制，致使喷管上只能安装有限数量的喷嘴，并距离板面较远，对孔的冲孔能力很差。

技术实现要素：

本实用新型为解决公知技术中存在的技术问题而提供一种设计简单，操作方便，冲孔能力高和减少堵孔报废的高能力冲孔喷管。

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种高能力冲孔喷管，包括喷管主体、槽体、连接管、喷嘴和流量调节阀，所述喷管主体的顶部与槽体通过焊接紧密连接，所述喷管主体与槽体连通，所述槽体的顶部连接有多个连接管，所述连接管与连接管之间紧密排列在的槽体的底部，所述连接管的底部连接有喷嘴。

进一步，所述连接管的接口与喷嘴的接口尺寸相匹配。

进一步，所述喷管主体的左侧安装有流量调节阀。

进一步，所述连接管和喷嘴采用塑料材料构件制成。

本实用新型具有的优点和积极效果是：本实用新型实现了一个高能力冲孔喷管应用于水平生产线，喷管主体上加装一个合适长度的槽体，喷管主体以密集的排布喷嘴且与板面近距离的安装，从而提升冲孔能力，设计简单，操作方便，能够使水平生产线生产高孔径板，减少堵孔报废。

附图说明

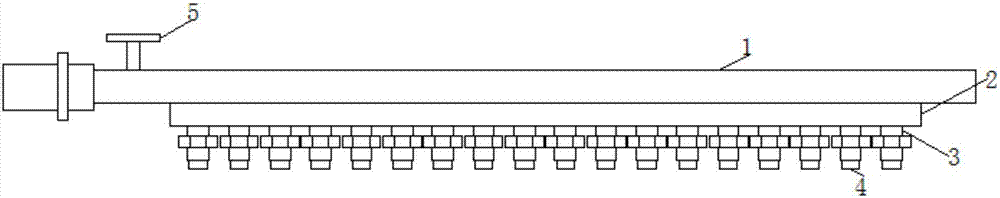

图1是本实用新型提供的一种高能力冲孔喷管的爆炸图；

图2是本实用新型提供的一种高能力冲孔喷管的结构示意图。

图中，1、喷管主体；2、槽体；3、连接管；4、喷嘴；5、流量调节阀。

具体实施方式

为能进一步了解本实用新型的

技术实现要素：
、特点及功效，兹例举以下实施例，并配合附图详细说明如下。

下面结合图1-2对本实用新型高能力冲孔喷管的结构作详细的描述。一种高能力冲孔喷管，包括喷管主体1、槽体2、连接管3、喷嘴4和流量调节阀5，所述喷管主体1的顶部与槽体2通过焊接紧密连接，所述喷管主体1与槽体2连通，所述槽体2的顶部连接有多个连接管3，所述连接管3与连接管3之间紧密排列在的槽体2的底部，所述连接管3的底部连接有喷嘴4，所述连接管3的接口与喷嘴4的接口尺寸相匹配，所述喷管主体1的左侧安装有流量调节阀5，所述连接管3和喷嘴4采用塑料材料构件制成。

工作原理：使用时，喷管主体1上加装一个合适长度的槽体2，且槽体2的底部密集排布对个喷嘴4，致使与板面近距离的安装，从而提升冲孔能力，设计简单，操作方便，能够使水平生产线生产高孔径板，减少堵孔报废，通过流量调节阀5可以调整流量，具有很高的实用性和推广性。

本实用新型实现了一个高能力冲孔喷管应用于水平生产线，喷管主体1上加装一个合适长度的槽体2，喷管主体1以密集的排布喷嘴4且与板面近距离的安装，从而提升冲孔能力，设计简单，操作方便，能够使水平生产线生产高孔径板，减少堵孔报废。

以上所述仅是对本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所做的任何简单修改，等同变化与修饰，均属于本实用新型技术方案的范围内。
