一种带开槽功能的螺丝刀及其使用方法与流程

本发明属于螺丝刀技术领域，涉及一种带开槽功能的螺丝刀及其使用方法。

背景技术：

传统的螺丝刀在拆卸螺丝钉的时候，需要额外施加防止螺丝刀刀头从丝槽滑脱的力量，如果力量不够就会造成滑丝，现有申请号为201710332608.8，名称为“一种改进型多功能螺丝刀及其使用方法”的中国发明专利，尽管其能够在出现滑丝后无法打开螺丝钉的情况下，利用副刀头在丝槽上额外开槽，以用于辅助旋开螺丝钉。但其在具体使用时，依然存在以下问题：

1、由于副刀头在丝槽上开槽时，需要沿着一字形方向来回移动进行开槽，因此通过滚球和球槽配合，使刀杆围绕滚球球心转动根本无法稳定进行开槽。

2、尽管通过连接套与连接槽配合后，可以调节连接板位置，使刀刃适配丝槽深度，但通过上述可知需要沿着一字形方向来回移动进行开槽，而由于连接套与连接槽为螺纹配合，因此在丝槽上开槽时，连接套极容易围绕连接槽轴线移动，导致开槽过程不稳定。

3、通过步骤三可知，需要根据待拆卸螺丝钉的丝槽深度，通过连接套与连接槽配合调节连接板位置后，再将连接板顶面贴合固定在螺丝钉螺接面上，使副刀头前端的刀刃进入丝槽内，因此存在调节后，丝槽与刀刃不匹配的情况，此时需要再次分离螺接面后进行调节，因此操作十分麻烦。

4、挡套无论安装在刀杆前端或后端，均无法相对刀杆周向固定挡套，因此极容易使挡套围绕刀杆旋转，同时正常操作刀柄时，刀柄也容易围绕刀杆轴线旋转，操作十分麻烦且稳定性较差。因此有必要进行改进。

技术实现要素：

本发明的目的是针对现有技术中存在的上述问题，提供了一种能在丝槽磨损后，另外打磨出一道开槽，且操作更加高效稳定便捷的带开槽功能的螺丝刀及其使用方法。

本发明的目的可通过下列技术方案来实现：一种带开槽功能的螺丝刀，包括刀柄和刀杆，刀杆前端和后端分别具有均呈一字形的主刀头和副刀头，副刀头端部具有锋利状刀刃，所述的刀柄内同轴设有杆孔，刀杆穿设在杆孔内，且杆孔孔壁与刀杆杆壁间隔设置，杆孔前端孔壁上加深设有正多边形槽状内调节槽，还包括活动配合位于内调节槽内的内调节套，内调节套外壁分别具有若干平面结构的调节面和若干弧面结构的螺接面，若干调节面使内调节套外壁形成与内调节槽槽壁配合的正多边形套状结构，且螺接面位于相邻两个调节面之间，所述的螺接面上具有外螺纹，所述的刀柄前端外壁设有圆槽状外调节槽，还包括后端活动配合套在外调节槽上的圆套状外调节套，外调节槽槽壁同轴设有一圈圆环形滑槽，外调节套内壁设有滑动位于滑槽上的滑块，所述的外调节套前端内径小于后端内径，且外调节套前端内壁设有与螺接面螺纹配合的内螺纹，还包括两端分别与内调节套套壁固定的转轴，所述的转轴中部活动穿设在刀杆上，且刀杆相对转轴轴向固定，并能围绕转轴轴线旋转，且转轴轴线分别与刀杆轴线和内调节套轴线垂直相交，且转轴轴线、刀杆轴线和内调节套轴线相交与一处，所述的转轴轴线与副刀头一字形方向垂直，所述的刀柄后端端面与杆孔轴线垂直，所述的副刀头位于杆孔内，并靠近刀柄后端端面设置，还包括后端固定有挡板的套状挡套，挡套后端内壁与挡板合围形成与主刀头配合的卡槽，挡套前端两侧套壁分别设有一字形缺口槽，且缺口槽槽口位于挡套前端，缺口槽深度方向沿挡套轴向设置；

且能将挡套配合套在刀杆后端杆壁上，并使挡套配合嵌在杆孔内，且挡套内壁和外壁分别与刀杆杆壁和杆孔孔壁配合，且挡板与刀柄后端端面相抵，且从刀杆伸出的转轴分别配合卡在两个缺口槽内，并使挡套前端从杆孔前端伸出，且能从刀柄后端拆卸挡套，并倒置刀杆，使挡套套在刀杆前端，并使主刀头卡在所述的卡槽内，且能握住挡套，并围绕转轴转动刀杆，也能通过旋转外调节套，使外调节套带动内调节套沿杆孔轴向移动，并调节刀柄后端端面与副刀头距离。

本螺丝刀与背景技术中的螺丝刀操作方法基本一致，将挡套配合套在刀杆后端杆壁上，即可利用主刀头旋开螺丝钉，一旦出现滑丝现象，即可从刀柄后端拆卸挡套，并倒置刀杆，使挡套套在刀杆前端，并利用副刀头在丝槽内割出一道开槽，之后即可利用主刀头继续旋开螺丝钉，因此本螺丝刀能在丝槽被磨损后，辅助旋开螺丝钉；而本螺丝刀在利用主刀头旋开螺丝钉过程中，刀杆利用转轴与内调节套连接，内调节套外壁与刀柄通过正多边形结构配合，同时转轴分别配合卡在两个缺口槽内，因此能保证刀柄、挡套和刀杆周向相对固定，从而旋开螺丝钉过程十分稳定，避免刀柄和挡套相对刀杆旋转；而本螺丝刀在利用副刀头开槽过程中，由于主刀头卡在卡槽内，因此通过挡套操作刀杆十分稳定，由于刀杆只能围绕转轴旋转，且内调节套和刀柄周向相对固定，因此将刀柄后端端面贴合固定在螺丝钉螺接面上后，即可使副刀头在丝槽内稳定高效割出一道开槽，从而避免副刀头随意活动；且开槽操作时，可以先将刀柄后端端面贴合固定在螺丝钉螺接面上，之后再通过旋转外调节套，使外调节套带动内调节套沿杆孔轴向移动，并调节刀柄后端端面与副刀头距离，从而使副刀头与丝槽快速适配，免于来回重复调节。

在上述的一种带开槽功能的螺丝刀中，所述的刀杆内设有轴孔，轴孔轴线与刀杆轴线垂直相交，所述的轴孔靠近两端的孔壁加深设有杆状轴槽，所述的内调节套套壁设有两个同轴设置的螺孔，所述的转轴包括两根后端分别螺接在两个螺孔上的套状轴套，以及中部活动配合穿设在轴孔内的轴杆，所述的两根轴套前端分别活动配合穿设在轴槽内，且轴杆两端分别配合穿设在两根轴套内。

因此能方便制作和安装本螺丝刀，同时转轴强度更高。

在上述的一种带开槽功能的螺丝刀中，所述的外调节套上螺接有螺栓，且螺栓端部滑动嵌在滑槽内，并形成所述的滑块。

在上述的一种带开槽功能的螺丝刀中，所述的缺口槽槽口呈扩口结构。

因此能快速将挡套上的缺口槽与转轴适配，以快速安装挡套到位。

在上述的一种带开槽功能的螺丝刀中，所述的刀柄后端端面固定有橡胶垫。

因此在开槽过程中，能利用橡胶垫稳定刀柄。

在上述的一种带开槽功能的螺丝刀中，所述的刀柄后端外壁具有指示副刀头一字形方向的标识。

因此可以通过标识快速定位刀柄后端位置。

在上述的一种带开槽功能的螺丝刀中，所述的挡板直径和刀柄后端外径相同，刀柄后端外径大于前端外径，且刀柄后端外壁与前端外壁之间呈平滑过渡结构，所述的外调节套前端外壁和挡套前端外壁具有圆角或倒角。

因此结构更加紧凑，操作更加方便。

一种用于带开槽功能的螺丝刀的使用方法，其特征在于：包括以下步骤：

步骤一，将挡套配合套在刀杆后端杆壁上，使挡套配合嵌在杆孔内，使挡套前端从杆孔前端伸出，利用主刀头旋开螺丝钉，若出现滑丝现象，则继续进行步骤二；

步骤二，从刀柄后端拆卸挡套，并倒置刀杆，使挡套套在刀杆前端，使主刀头卡在卡槽内；

步骤三，将刀柄上用于指示副刀头一字形方向的标识与待拆卸螺丝钉的丝槽方向对齐，并将刀柄后端端面贴合固定在螺丝钉螺接面上，通过旋转外调节套，使外调节套带动内调节套沿杆孔轴向移动，使副刀头前端的刀刃进入丝槽内；

步骤四，握住挡套，并围绕转轴往复转动刀杆，利用副刀头在丝槽内割出一道开槽；

步骤五，从主刀头上拉出挡套，并将挡套套在副刀头上，以复位螺丝刀；

步骤六，将主刀头一字形对准开槽，并利用主刀头旋出螺丝钉即可。

通过上述步骤，即可方便使用本螺丝刀。

与现有技术相比，本发明具有如下优点：

1、本螺丝刀与背景技术中的螺丝刀操作方法基本一致，将挡套配合套在刀杆后端杆壁上，即可利用主刀头旋开螺丝钉，一旦出现滑丝现象，即可从刀柄后端拆卸挡套，并倒置刀杆，使挡套套在刀杆前端，并利用副刀头在丝槽内割出一道开槽，之后即可利用主刀头继续旋开螺丝钉，因此本螺丝刀能在丝槽被磨损后，辅助旋开螺丝钉；

2、而本螺丝刀在利用主刀头旋开螺丝钉过程中，刀杆利用转轴与内调节套连接，内调节套外壁与刀柄通过正多边形结构配合，同时转轴分别配合卡在两个缺口槽内，因此能保证刀柄、挡套和刀杆周向相对固定，从而旋开螺丝钉过程十分稳定，避免刀柄和挡套相对刀杆旋转；

3、而本螺丝刀在利用副刀头开槽过程中，由于主刀头卡在卡槽内，因此通过挡套操作刀杆十分稳定，由于刀杆只能围绕转轴旋转，且内调节套和刀柄周向相对固定，因此将刀柄后端端面贴合固定在螺丝钉螺接面上后，即可使副刀头在丝槽内稳定高效割出一道开槽，从而避免副刀头随意活动；

4、且开槽操作时，可以先将刀柄后端端面贴合固定在螺丝钉螺接面上，之后再通过旋转外调节套，使外调节套带动内调节套沿杆孔轴向移动，并调节刀柄后端端面与副刀头距离，从而使副刀头与丝槽快速适配，免于来回重复调节。

附图说明

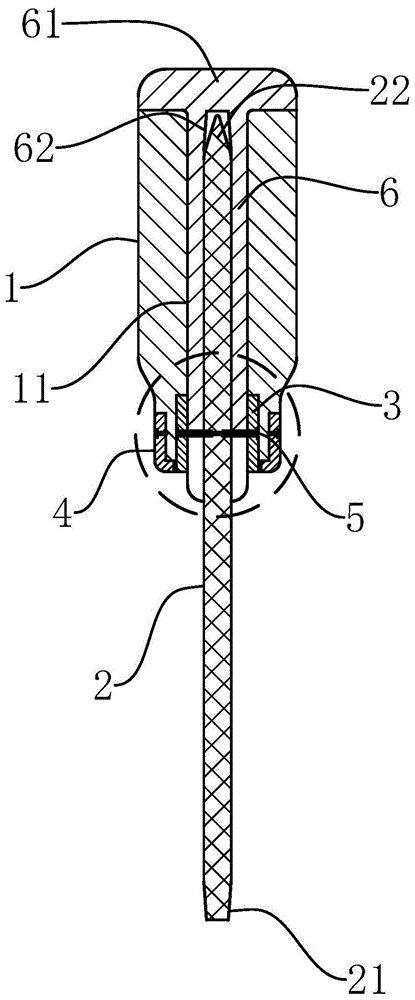

图1和图3分别是本螺丝刀两种使用状态剖视图。

图2是图1的局部放大图。

图4是挡套侧视图。

图5是内调节套横向剖视图。

图中，

1、刀柄；11、杆孔；12、内调节槽；13、外调节槽；14、滑槽；

2、刀杆；21、主刀头；22、副刀头；23、轴孔；24、轴槽；

3、内调节套；31、调节面；32、螺接面；33、螺孔；

4、外调节套；41、滑块；42、螺栓；

5、转轴；51、轴套；52、轴杆；

6、挡套；61、挡板；62、卡槽；63、缺口槽。

具体实施方式

以下是本发明的具体实施例并结合附图，对本发明的技术方案作进一步的描述，但本发明并不限于这些实施例。

如图1-5所示，本发明一种带开槽功能的螺丝刀，包括刀柄1和刀杆2，刀杆2前端和后端分别具有均呈一字形的主刀头21和副刀头22，副刀头22端部具有锋利状刀刃，刀柄1内同轴设有杆孔11，刀杆2穿设在杆孔11内，且杆孔11孔壁与刀杆2杆壁间隔设置，杆孔11前端孔壁上加深设有正多边形槽状内调节槽12，还包括活动配合位于内调节槽12内的内调节套3，内调节套3外壁分别具有若干平面结构的调节面31和若干弧面结构的螺接面32，若干调节面31使内调节套3外壁形成与内调节槽12槽壁配合的正多边形套状结构，且螺接面32位于相邻两个调节面31之间，螺接面32上具有外螺纹，刀柄1前端外壁设有圆槽状外调节槽13，还包括后端活动配合套在外调节槽13上的圆套状外调节套4，外调节槽13槽壁同轴设有一圈圆环形滑槽14，外调节套4内壁设有滑动位于滑槽14上的滑块41，外调节套4前端内径小于后端内径，且外调节套4前端内壁设有与螺接面32螺纹配合的内螺纹，还包括两端分别与内调节套3套壁固定的转轴5，转轴5中部活动穿设在刀杆2上，且刀杆2相对转轴5轴向固定，并能围绕转轴5轴线旋转，且转轴5轴线分别与刀杆2轴线和内调节套3轴线垂直相交，且转轴5轴线、刀杆2轴线和内调节套3轴线相交与一处，转轴5轴线与副刀头22一字形方向垂直，刀柄1后端端面与杆孔11轴线垂直，副刀头22位于杆孔11内，并靠近刀柄1后端端面设置，还包括后端固定有挡板61的套状挡套6，挡套6后端内壁与挡板61合围形成与主刀头21配合的卡槽62，挡套6前端两侧套壁分别设有一字形缺口槽63，且缺口槽63槽口位于挡套6前端，缺口槽63深度方向沿挡套6轴向设置；

且能将挡套6配合套在刀杆2后端杆壁上，并使挡套6配合嵌在杆孔11内，且挡套6内壁和外壁分别与刀杆2杆壁和杆孔11孔壁配合，且挡板61与刀柄1后端端面相抵，且从刀杆2伸出的转轴5分别配合卡在两个缺口槽63内，并使挡套6前端从杆孔11前端伸出，且能从刀柄1后端拆卸挡套6，并倒置刀杆2，使挡套6套在刀杆2前端，并使主刀头21卡在卡槽62内，且能握住挡套6，并围绕转轴5转动刀杆2，也能通过旋转外调节套4，使外调节套4带动内调节套3沿杆孔11轴向移动，并调节刀柄1后端端面与副刀头22距离。

进一步的，刀杆2内设有轴孔23，轴孔23轴线与刀杆2轴线垂直相交，轴孔23靠近两端的孔壁加深设有杆状轴槽24，内调节套3套壁设有两个同轴设置的螺孔33，转轴5包括两根后端分别螺接在两个螺孔33上的套状轴套51，以及中部活动配合穿设在轴孔23内的轴杆52，两根轴套51前端分别活动配合穿设在轴槽24内，且轴杆52两端分别配合穿设在两根轴套51内。外调节套4上螺接有螺栓42，且螺栓42端部滑动嵌在滑槽14内，并形成滑块41。缺口槽63槽口呈扩口结构。刀柄1后端端面固定有橡胶垫。刀柄1后端外壁具有指示副刀头22一字形方向的标识。挡板61直径和刀柄1后端外径相同，刀柄1后端外径大于前端外径，且刀柄1后端外壁与前端外壁之间呈平滑过渡结构，外调节套4前端外壁和挡套6前端外壁具有圆角或倒角。

本螺丝刀与背景技术中的螺丝刀操作方法基本一致，将挡套6配合套在刀杆2后端杆壁上，即可利用主刀头21旋开螺丝钉，一旦出现滑丝现象，即可从刀柄1后端拆卸挡套6，并倒置刀杆2，使挡套6套在刀杆2前端，并利用副刀头22在丝槽内割出一道开槽，之后即可利用主刀头21继续旋开螺丝钉，因此本螺丝刀能在丝槽被磨损后，辅助旋开螺丝钉；而本螺丝刀在利用主刀头21旋开螺丝钉过程中，刀杆2利用转轴5与内调节套3连接，内调节套3外壁与刀柄1通过正多边形结构配合，同时转轴5分别配合卡在两个缺口槽63内，因此能保证刀柄1、挡套6和刀杆2周向相对固定，从而旋开螺丝钉过程十分稳定，避免刀柄1和挡套6相对刀杆2旋转；而本螺丝刀在利用副刀头22开槽过程中，由于主刀头21卡在卡槽62内，因此通过挡套6操作刀杆2十分稳定，由于刀杆2只能围绕转轴5旋转，且内调节套3和刀柄1周向相对固定，因此将刀柄1后端端面贴合固定在螺丝钉螺接面上后，即可使副刀头22在丝槽内稳定高效割出一道开槽，从而避免副刀头22随意活动；且开槽操作时，可以先将刀柄1后端端面贴合固定在螺丝钉螺接面上，之后再通过旋转外调节套4，使外调节套4带动内调节套3沿杆孔11轴向移动，并调节刀柄1后端端面与副刀头22距离，从而使副刀头22与丝槽快速适配，免于来回重复调节。

一种用于带开槽功能的螺丝刀的使用方法，包括以下步骤：

步骤一，将挡套6配合套在刀杆2后端杆壁上，使挡套6配合嵌在杆孔11内，使挡套6前端从杆孔11前端伸出，利用主刀头21旋开螺丝钉，若出现滑丝现象，则继续进行步骤二；

步骤二，从刀柄1后端拆卸挡套6，并倒置刀杆2，使挡套6套在刀杆2前端，使主刀头21卡在卡槽62内；

步骤三，将刀柄1上用于指示副刀头22一字形方向的标识与待拆卸螺丝钉的丝槽方向对齐，并将刀柄1后端端面贴合固定在螺丝钉螺接面上，通过旋转外调节套4，使外调节套4带动内调节套3沿杆孔11轴向移动，使副刀头22前端的刀刃进入丝槽内；

步骤四，握住挡套6，并围绕转轴5往复转动刀杆2，利用副刀头22在丝槽内割出一道开槽；

步骤五，从主刀头21上拉出挡套6，并将挡套6套在副刀头22上，以复位螺丝刀；

步骤六，将主刀头21一字形对准开槽，并利用主刀头21旋出螺丝钉即可。
