本技术涉及锁具的,特别涉及一种锁体结构和锁具。
背景技术:
1、目前,锁体内部通常采用杠杆原理,进行开启运动的功能,例如在一公告号为cn203569977u的专利中,其公开了一种杠杆原理的锁舌型门锁,其通过顺时针拧动门锁手柄,锁舌通过门锁手柄、锁舌支撑件推出门锁套,随着门锁手柄的继续拧动,锁舌将不断改变角度直到扣紧门弦,此时锁舌就呈现杠杆原理,即门锁手柄拧得越紧,门扣得越紧越密封。然而,这种锁体在开启时存在需要开启力度较大的情况,且这种采用杠杆原理的锁体零件数量较多,导致安装效率不高。
技术实现思路
1、本实用新型所要解决的技术问题是克服现有技术的不足,第一目的为提供了一种便于开锁和易于安装的锁体结构。
2、本实用新型第二目的为提供一种便于开锁和易于安装的锁具。
3、本实用新型所采用的技术方案是:所述的锁体结构包括安装壳体和按键,所述安装壳体的外侧设置有把手,所述安装壳体的内侧设置有活动槽,所述活动槽中设置有弹簧、活动组件和传动组件,所述活动组件上具有传动齿,所述传动组件具有与所述传动齿啮合的齿轮,所述安装壳体上开有安装口,所述按键的中部转动配合在所述安装口中,所述按键的一端伸出于所述安装口,且外露于所述安装壳体的外侧,所述按键的另一端位于所述活动组件的一端,所述弹簧位于所述活动组件的另一端,所述传动组件在所述按键被按下时开启锁舌。
4、进一步,所述传动组件包括管体,所述齿轮位于在所述管体的一端,所述管体的另一端设置有用于开启锁舌的方轴。

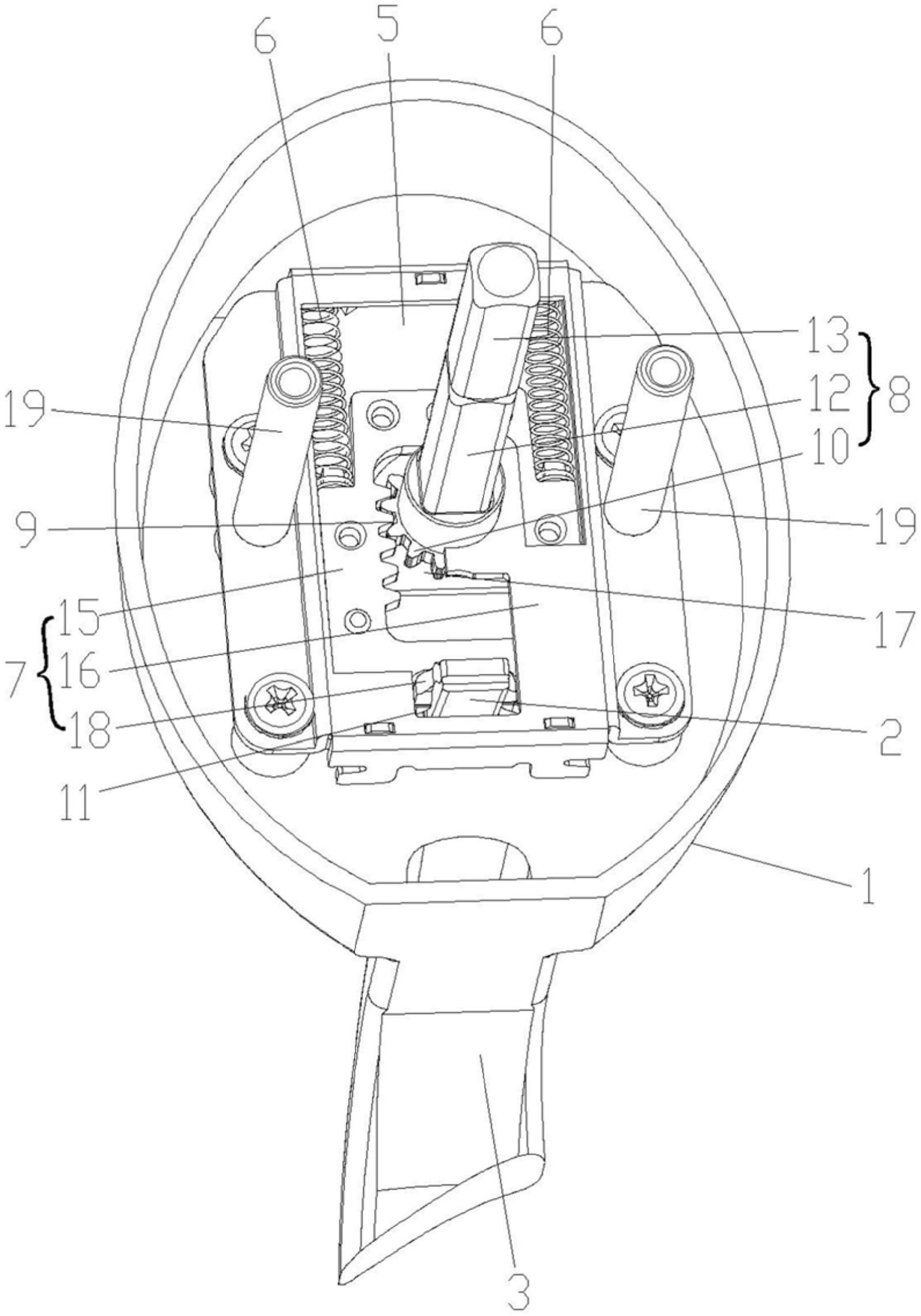

5、进一步,所述活动组件包括活动套和盖板,所述活动套和所述盖板之间形成限位槽,所述传动齿位于所述活动套的内侧且位于所述限位槽中,所述齿轮位于所述限位槽中,所述活动套的下端设置有与所述按键抵接的推动部。
6、进一步,所述安装壳体的内侧设置有若干个连接螺柱。
7、进一步,所述把手位于所述安装壳体外侧的下端。
8、进一步,所述弹簧为两个。
9、一种锁具,其包括所述的一种锁体结构。
10、本实用新型的有益效果是:
11、相对于现有技术的不足,本实用新型通过采用齿轮传动的原理,在按下按键进行开锁时仅需较小的开启力度,且整体结构紧凑,零件数量少,能够便于安装,使得所述的锁体结构具有便于开锁和易于安装的优点。
1.一种锁体结构,其特征在于:其包括安装壳体(1)和按键(2),所述安装壳体(1)的外侧设置有把手(3),所述安装壳体(1)的内侧设置有活动槽(5),所述活动槽(5)中设置有弹簧(6)、活动组件(7)和传动组件(8),所述活动组件(7)上具有传动齿(9),所述传动组件(8)具有与所述传动齿(9)啮合的齿轮(10),所述安装壳体(1)上开有安装口(11),所述按键(2)的中部转动配合在所述安装口(11)中,所述按键(2)的一端伸出于所述安装口(11),且外露于所述安装壳体(1)的外侧,所述按键(2)的另一端位于所述活动组件(7)的一端,所述弹簧(6)位于所述活动组件(7)的另一端,所述传动组件(8)在所述按键(2)被按下时开启锁舌。
2.根据权利要求1所述的一种锁体结构,其特征在于:所述传动组件(8)包括管体(12),所述齿轮(10)位于在所述管体(12)的一端,所述管体(12)的另一端设置有用于开启锁舌的方轴(13)。
3.根据权利要求1所述的一种锁体结构,其特征在于:所述活动组件(7)包括活动套(15)和盖板(16),所述活动套(15)和所述盖板(16)之间形成限位槽(17),所述传动齿(9)位于所述活动套(15)的内侧且位于所述限位槽(17)中,所述齿轮(10)位于所述限位槽(17)中,所述活动套(15)的下端设置有与所述按键(2)抵接的推动部(18)。
4.根据权利要求1-3任一项所述的一种锁体结构,其特征在于:所述安装壳体(1)的内侧设置有若干个连接螺柱(19)。
5.根据权利要求1所述的一种锁体结构,其特征在于:所述把手(3)位于所述安装壳体(1)外侧的下端。
6.根据权利要求1所述的一种锁体结构,其特征在于:所述弹簧(6)为两个。
7.一种锁具,其特征在于:其包括如权利要求1-6任一项所述的一种锁体结构。
