一种灭火器防护盖的制作方法

本实用新型涉及灭火器，尤其涉及一种灭火器防护盖。

背景技术：

灭火器是一种可携式灭火工具。灭火器内放置化学物品，用以救灭火灾。灭火器是常见的防火设施之一，存放在公众场所或可能发生火灾的地方，不同种类的灭火筒内装填的成分不一样，是专为不同的火警而设。随着我国人口不断增加，在高层建筑尤其是人员密集的场所，如酒店、KTV、会议室等公共场都离不开灭火器。现有的灭火器，其顶部塑料盖可以直接按压，很容易不小心被按压到压力开关。

技术实现要素：

针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种具有防护盖，结构稳定，操作方便的灭火器防护盖。

实用新型解决上述技术问题所采用的技术方案为：一种灭火器防护盖，包括本体，所述本体上设有可拆卸的防护盖，所述本体前端设有喇叭口，所述本体中间设有按压装置，所述按压装置与本体之间通过弹性连接件连接。

进一步地，所述防护盖下端设有连接杆，在所述连接杆底部设有卡扣，所述本体内壁上设有斜导轨，所述卡扣固定于该斜导轨。

进一步地，所述防护盖上端设有凸起，所述凸起上端面设有弧面，操作更加舒适。

进一步地，所述按压装置中间设有凹面，该凹面上设有防滑纹理，美观实用。

与现有技术相比，本实用新型的优点在于：本实用新型采用在本体上设置防护盖，防护盖有卡扣装置，不易掉落；防护盖与本体通过斜导轨导向，便于使用时直接滑动，操作方便，且能防止人员误压到按压装置。本实用新型设计合理，适合大规模推广。

附图说明

图1是本实用新型一种灭火器防护盖结构爆炸图；

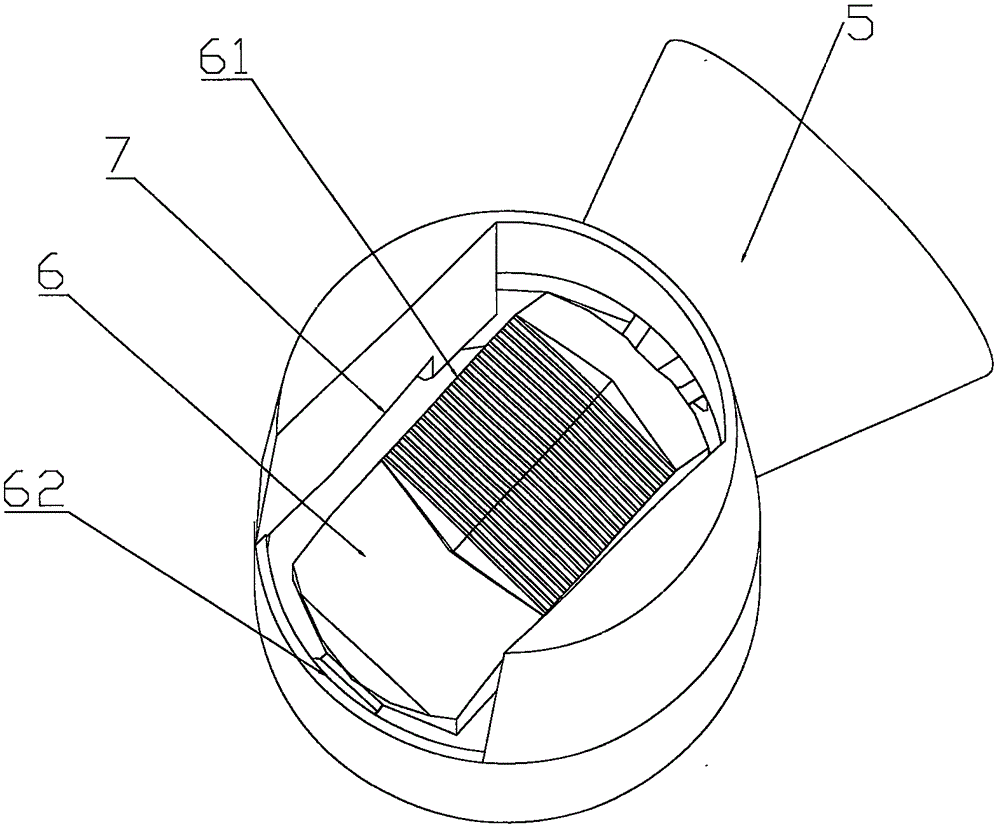

图2是本实用新型一种灭火器防护盖本体的结构示意图。

具体实施方式

下面结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的是实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，所述一种灭火器防护盖，包括本体8，所述本体8上设有可拆卸的防护盖1，所述本体8前端设有喇叭口5，所述本体8中间设有按压装置6，所述按压装置6与本体8之间通过弹性连接件62连接，该弹性连接件62可为弹性塑料、弹簧片等。

所述本体8与防护盖1的可拆卸连接可为滑动连接，所述防护盖1下端设有连接杆3，在所述连接杆3底部设有卡扣4，所述本体8内壁上设有斜导轨7，所述卡扣4固定于该斜导轨7，所述防护盖1沿本体8的斜导轨7斜向移动。

为便于推动防护盖1，所述防护盖1上端设有凸起2，所述凸起2上端面设有弧面。

为提高按压装置6实用舒适性，所述按压装置6中间设有凹面，该凹面上设有防滑纹理61。

与现有技术相比，本实用新型的优点在于：本实用新型采用在本体8上设置防护盖1，防护盖1有卡扣4装置，不易掉落；防护盖1与本体8通过斜导轨7导向，便于使用时直接滑动，操作方便，且能防止人员误压到按压装置6。本实用新型设计合理，适合大规模推广。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的技术人员应当理解，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行同等替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神与范围。
