成人复合面罩的制作方法

本发明涉及人体佩戴的空气净化装置技术领域，尤其涉及一种成人复合面罩。

背景技术：

近些年，中国不少城市出现雾霾现象，霾是由空气中的灰尘、硫酸、硝酸、有机碳氢化合物等粒子组成的。包括了酸、碱、盐、胺、酚等，以及尘埃、花粉、螨虫、流感病毒、结核杆菌、肺炎球菌等，与雾相比，霾对人的身体健康的危害更大。由于霾中细小粉粒状的飘浮颗粒物直径一般在0.01微米以下，可直接通过呼吸系统进入支气管，甚至肺部。所以，霾影响最大的就是人的呼吸系统，造成的疾病主要集中在呼吸道疾病、脑血管疾病、鼻腔炎症等病种上。同时，灰霾天气时，气压降低、空气中可吸入颗粒物骤增、空气流动性差，有害细菌和病毒向周围扩散的速度变慢，导致空气中病毒浓度增高，疾病传播的风险很高。因此，现有技术中出现了多种多样的防雾霾面罩，但是一般存在要么结构复杂，要么过滤效果不好的缺点。

技术实现要素：

本发明所要解决的技术问题是如何提供一种空气过滤速度快、过滤效果好的成人复合面罩。

为解决上述技术问题，本发明所采取的技术方案是：一种成人复合面罩，其特征在于：包括与人体面部相适合的内壳，所述内壳上设有进气孔和排气孔，所述排气孔内设有单向阀片，所述进气孔的外侧设有支架，且所述支架的边缘不延伸至所述排气孔处，所述内壳与支架的边缘之间通过密封圈进行密封，所述支架的外侧设有滤片，所述滤片将所述支架覆盖，所述滤片的外侧设有外壳，所述外壳固定在所述内壳上，将所述滤片压紧到所述支架上，所述外壳上设有若干个气孔，且所述外壳将滤片和排气孔覆盖；当人体佩戴所述面罩进行吸气时，空气经外壳上的气孔后在所述滤片的过滤作用下从进气孔进入到内壳与人体的面部之间，此时，所述排气孔被单向阀片关闭，空气不能从排气孔进入；呼气时，所述排气孔上的单向阀片使排气孔打开，人体呼出的气体大部分从排气孔排出，小部分依次经进气孔、滤片和外壳排出。

进一步的技术方案在于：所述进气孔上设有向人体面部延伸的进气管，用于与雾化杯连接，所述进气管包括第一连接管和第二连接管，所述第一连接管的一端与进气孔相连通，所述第一连接管的另一端与第二连接管的一端固定连接，所述第二连接管的另一端为自由端，所述第一连接管的直径大于第二连接管的直径，所述进气孔外周的内壳上设有若干个补气孔，用于连接雾化杯时起到补气的作用。

进一步的技术方案在于：所述排气孔位于所述进气孔的下侧。

进一步的技术方案在于：所述内壳的内侧设有与其固定的面部贴合单元，所述面部贴合单元与人体的面部相适配，用于提高所述面罩与人体面部之间的密封效果。

进一步的技术方案在于：所述面罩还包括设置在所述内壳边缘的绑带。

进一步的技术方案在于：所述支架包括环状框架主体和若干条固定在所述环状框架主体上的支撑筋。

进一步的技术方案在于：所述外壳上半部分气孔的面积大于所述外壳下半部分气孔的面积。

进一步的技术方案在于：所述滤片包括三层熔喷棉。

进一步的技术方案在于：所述密封圈、单向阀片以及面部贴合单元使用医用硅胶材料制作。

进一步的技术方案在于：所述内壳、支架以及外壳使用医用高分子材料制作。

采用上述技术方案所产生的有益效果在于：所述面罩中滤片通过支架进行支撑，而支架位于所述进气孔的外侧，使得空气可以经过整个滤片进行滤过，提高了空气的过滤速度以及过滤效果，使人体不会感觉到呼吸困难。且所述内壳上设有排气孔，排气孔上设有单向阀片，人体吸气时单向阀片关闭排气孔，使空气只能从进气孔进入，人体呼气时，单向阀片打开排气孔，由于进气孔的外侧设有滤片对呼出的气体具有一定的阻挡作用，使得人体呼出的气体大部分从排气孔排出，而小部分依次经进气孔、滤片和外壳排出，加快了人体呼气时气体排出的速度。

此外，1)所述内壳上设有进气管，当所述面罩作为雾化面罩使用时，首先将外壳与内壳分离，然后将所述滤片摘下，最后将雾化杯的气管与所述进气管上相应的连接管固定连接即可作为雾化面罩使用，功能多样，使用方便。

2)所述密封圈、单向阀片以及面部贴合单元使用医用硅胶材料制作，所述内壳、支架以及外壳使用医用高分子材料制作，在保证所述面罩使用安全的情况下，可有效的保证其使用强度和使用寿命。

附图说明

下面结合附图和具体实施方式对本发明作进一步详细的说明。

图1是本发明实施例所述面罩的分解结构示意图；

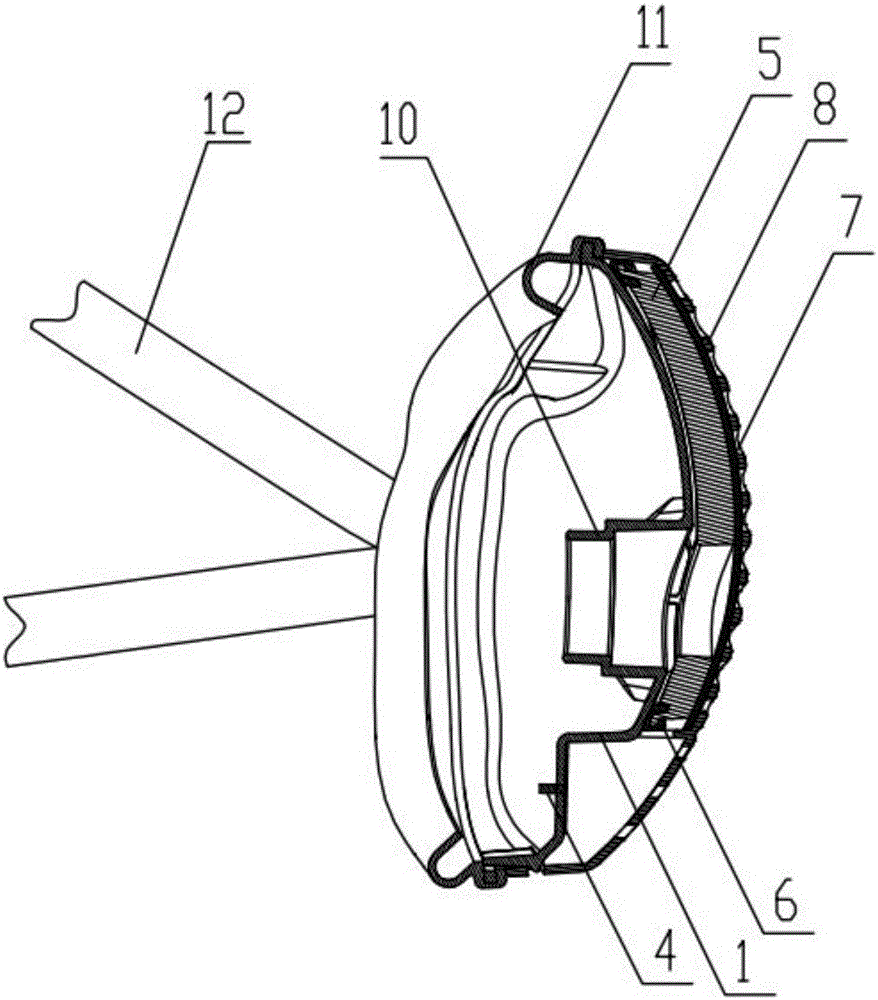

图2是本发明实施例所述面罩的剖视结构示意图；

图3是本发明实施例所述面罩与第一种雾化杯连接的剖视结构示意图；

图4是本发明实施例所述面罩与第二种雾化杯连接的剖视结构示意图；

其中：1、内壳2、进气孔3、排气孔4、单向阀片5、支架51、环状框架主体52、支撑筋6、密封圈7、滤片8、外壳9、气孔10、进气管101、第一连接管102、第二连接管11、面部贴合单元12、绑带13、雾化杯14、补气孔。

具体实施方式

下面结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明的一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在下面的描述中阐述了很多具体细节以便于充分理解本发明，但是本发明还可以采用其他不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本发明内涵的情况下做类似推广，因此本发明不受下面公开的具体实施例的限制。

如图1-图2所示，本发明公开了一种成人复合面罩，包括与人体面部相适合的内壳1，所述内壳1上设有进气孔2和排气孔3，所述排气孔3位于所述进气孔2的下侧。所述排气孔3内设有单向阀片4，所述单向阀片4使得吸气时所述排气孔关闭，而呼气时所述排气孔打开，优选的，所述单向阀片4使用医用硅胶材料制作，在呼气与吸气的过程中起到换气作用。所述进气孔2的外侧设有支架5，且所述支架5的边缘不延伸至所述排气孔3处(支撑架不将所述排气孔覆盖)。所述内壳1与支架5的边缘之间通过密封圈6进行密封，所述支架5的外侧设有滤片7，所述滤片7将所述支架5覆盖。优选的，所述密封圈6使用医用硅胶材料制作。使用安全。

所述滤片7的外侧设有外壳8，所述外壳8固定在所述内壳1上，将所述滤片7压紧到所述支架5上，所述外壳8上设有若干个气孔9，且所述外壳8将滤片7和排气孔3覆盖。

所述面罩中滤片通过支架进行支撑，而支架位于所述进气孔的外侧，使得空气可以经过整个滤片进行滤过，提高了空气的过滤速度以及过滤效果，使人体不会感觉到呼吸困难。且所述内壳上设有排气孔，排气孔上设有单向阀片，人体吸气时单向阀片关闭排气孔，使空气只能从进气孔进入，人体呼气时，单向阀片打开排气孔，由于进气孔的外侧设有滤片对呼出的气体具有一定的阻挡作用，使得人体呼出的气体大部分从排气孔排出，而小部分依次经进气孔、滤片和外壳排出，加快了人体呼气时气体排出的速度。

优选的，如图2所示，所述进气孔2上设有向人体面部延伸的进气管10，用于与雾化杯13连接。如图3-4所示，所述进气管包括第一连接管101和第二连接管102，所述第一连接管101的一端与进气孔2相连通，所述第一连接管101的另一端与第二连接管102的一端固定连接，所述第二连接管102的另一端为自由端，所述第一连接管101的直径大于第二连接管102的直径。所述进气孔2外周的内壳1上设有若干个补气孔14，用于连接雾化杯13时起到补气的作用。当所述面罩作为雾化面罩使用时，首先将外壳8与内壳1分离，然后将所述滤片7摘下，最后将雾化杯的气管与所述进气管上相应的连接管固定连接即可作为雾化面罩使用，具体到本申请中，至少可以连接两种雾化杯，其中第一连接管连接具有较大直径气管的雾化杯，如图3所示，第二连接管连接较小直径气管的雾化杯，如图4所示，使所述面罩的功能多样，使用方便。

优选的，如图1-图2所示，在所述内壳1的内侧设有与其固定的面部贴合单元11，所述面部贴合单元11使用医用级硅胶材质制作，3D人体工学设计，不仅满足密封的需求，而且佩舒适。可有效的防止未经过滤的空气从所述面罩与人脸的结合部进入到面罩内。

进一步的，为了方便的佩戴所述面罩，所述面罩还包括设置在所述内壳边缘的绑带12。

进一步的，所述支架包括环状框架主体51和若干条固定在所述环状框架主体51上的支撑筋52。优选的，所述外壳8上半部分气孔的面积大于所述外壳8下半部分气孔的面积。优选的，所述滤片7包括三层熔喷棉。需要说明的是，所述支架的具体结构、气孔的设置方式以及滤片的具体组成还可以为以上其它所列举的方式。

所述内壳1、支架5以及外壳8使用医用高分子材料制作，在保证所述面罩使用安全的情况下，可有效的保证其使用强度和使用寿命。
