空气净化器的制作方法

本发明属于空气净化技术领域，涉及一种空气净化器。

背景技术：

空气净化器的使用日益普及，逐步走入多数百姓的家庭中，然而，环境污染日益严重，且每年污染的发生时间及持续时间也越来越长，消费者总是需要离开室内到户外活动或者有其他必须出行的事宜。而外部环境中并没有净化器用于净化空气，且也不可能将室内使用的多种大型空气净化器带至室外。虽然人们可以采取佩戴口罩等装置，然而，口罩对污染物的过滤有限，若长期在室外，人们的呼吸系统还是不可避免地受到各种污染物的攻击。并且，其他器官，比如耳、眼睛等也由于长期待在污染的室外，引起各种不适，甚至疾病。

技术实现要素：

本发明的一个目的是解决至少上述问题和/或缺陷，并提供至少后面将说明的优点。

本发明还有一个目的是提供一种空气净化器。

为此，本发明提供的技术方案为：

一种空气净化器，包括：

壳体，所述壳体的下半部设置有进风口，而上侧设置有出风口；

风道，其设置于所述壳体内，且连通所述进风口和出风口；

过滤装置，其设置于所述壳体内，且位于所述风道上，所述过滤装置包括一罩体和设置于所述罩体内的纳米活性炭颗粒；

第一风扇，其设置于所述壳体内，且靠近于所述进风口，

第二风扇，其设置于所述壳体内，且靠近于所述出风口，所述风道设置于所述第一风扇和第二风扇之间以限定出空气在所述进风口和出风口之间的流动方向。

优选的是，所述的空气净化器中，所述壳体外还套设有织物过滤套，所述织物过滤套具有弹性，所述织物过滤套由纤维材料制成，且通过拉链套设于所述壳体外。

优选的是，所述的空气净化器中，所述风道呈螺旋形设置于所述壳体内。

优选的是，所述的空气净化器，还包括：

清洁部件，其可移动地设置于所述风道内，所述清洁部件包括沿所述风道的内壁设置的一支撑构件、固接于所述支撑构件上的多个振动刚毛、一与所述支撑构件连接的第一动力机构和与所述振动刚毛连接的第二动力机构，所述第一动力机构驱动所述支撑构件所述风道的内壁移动，所述第二动力机构驱动所述振动刚毛振动。

优选的是，所述的空气净化器中，所述罩体呈斜圆柱型。

优选的是，所述的空气净化器中，所述罩体外壁上设置有允许所述纳米活性炭颗粒通过的多个通孔。

本发明至少包括以下有益效果：

本发明装置设置简单，用户可在外出时将本装置携带于身上，开启后，罩体内的纳米活性炭颗粒在风扇的作用下有一部分内吹至壳体外，一部分仍留在风道中过滤空气，这样，一部分纳米活性炭颗粒能够迅速吸附周围环境中的污染物质，一部分仍在净化器内同时净化空气，同时起作用，过滤效果显著且快速，使得用户活动周围的环境也受到净化，不仅保护了口鼻不受污染，且也保护了耳、眼等器官。目前市场上未见有同类产品，且本发明设置简单，重量轻、使用方便，适于外出携带，满足用户雾霾天出行的需求，且也避免了佩戴口罩等物体，能够多次长期使用，使得用户的经济支出减少10％以上。

本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本发明的研究和实践而为本领域的技术人员所理解。

附图说明

图1为本发明其中一个实施例中的空气净化器的结构示意图；

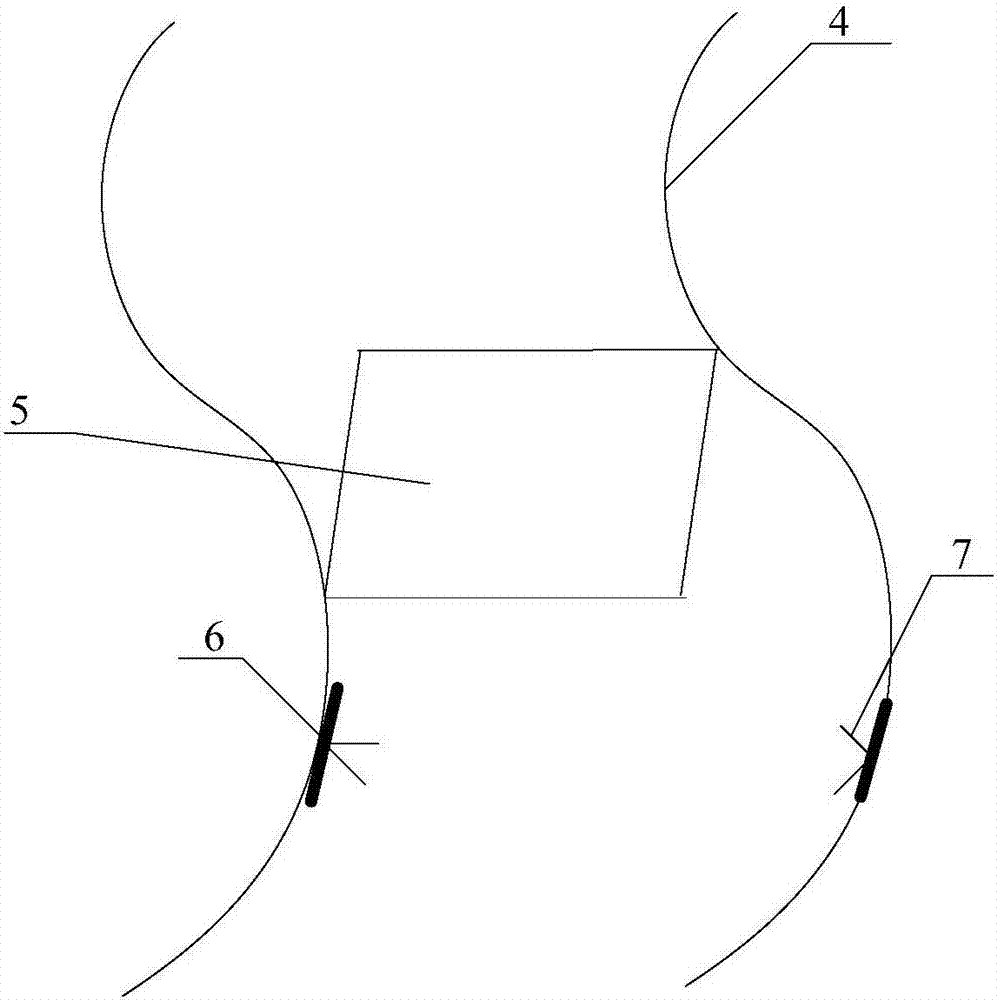

图2为本发明其中一个实施例中的风道的结构示意图。

具体实施方式

下面结合附图对本发明做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。

应当理解，本文所使用的诸如“具有”、“包含”以及“包括”术语并不配出一个或多个其它元件或其组合的存在或添加。

如图1和2所示，本发明提供一种空气净化器，包括：

壳体1，所述壳体的下半部设置有进风口2，而上侧设置有出风口3；

风道4，其设置于所述壳体内，且连通所述进风口和出风口；

过滤装置5，其设置于所述壳体内，且位于所述风道上，所述过滤装置包括一罩体和设置于所述罩体内的纳米活性炭颗粒；

第一风扇，其设置于所述壳体内，且靠近于所述进风口，

第二风扇，其设置于所述壳体内，且靠近于所述出风口，所述风道设置于所述第一风扇和第二风扇之间以限定出空气在所述进风口和出风口之间的流动方向。

本发明装置设置简单，用户可在外出时将本装置携带于身上，开启后，罩体内的纳米活性炭颗粒在风扇的作用下有一部分内吹至壳体外，一部分仍留在风道中过滤空气，这样，一部分纳米活性炭颗粒能够迅速吸附周围环境中的污染物质，一部分仍在净化器内同时净化空气，同时起作用，过滤效果显著且快速，使得用户活动周围的环境也受到净化，不仅保护了口鼻不受污染，且也保护了耳、眼等器官。且其设置简单，重量轻、使用方便，适于外出携带，满足用户雾霾天出行的需求，且也避免了佩戴口罩等物体，能够多次长期使用，使得用户的经济支出减少10％以上。

在本发明的其中一个实施例中，作为优选，所述壳体外还套设有织物过滤套，所述织物过滤套具有弹性，所述织物过滤套由纤维材料制成，且通过拉链套设于所述壳体外。用于将过大的污染物阻挡在空气净化器之外。

在本发明的其中一个实施例中，作为优选，所述风道呈螺旋形设置于所述壳体内。以尽可能大地增强风道的长度，增强过滤效果。

在本发明的其中一个实施例中，作为优选，还包括：

清洁部件，其可移动地设置于所述风道内，所述清洁部件包括沿所述风道的内壁设置的一支撑构件6、固接于所述支撑构件上的多个振动刚毛7、一与所述支撑构件连接的第一动力机构和与所述振动刚毛连接的第二动力机构，所述第一动力机构驱动所述支撑构件所述风道的内壁移动，所述第二动力机构驱动所述振动刚毛振动。清洁部件可用于清洁风道，以避免空气的二次污染。

在本发明的其中一个实施例中，作为优选，所述罩体呈斜圆柱型。尽可能地增加过滤装置的体积。

在本发明的其中一个实施例中，作为优选，所述罩体外壁上设置有允许所述纳米活性炭颗粒通过的多个通孔。

在本发明的其中一个实施例中，一种空气净化器，包括：

壳体，所述壳体的下半部设置有进风口，而上侧设置有出风口；所述壳体外还套设有织物过滤套，所述织物过滤套具有弹性，所述织物过滤套由纤维材料制成，且通过拉链套设于所述壳体外。

风道，其设置于所述壳体内，且连通所述进风口和出风口；所述风道呈螺旋形设置于所述壳体内。

过滤装置，其设置于所述壳体内，且位于所述风道上，所述过滤装置包括一罩体和设置于所述罩体内的纳米活性炭颗粒；罩体呈斜圆柱型，所述罩体外壁上设置有允许所述纳米活性炭颗粒通过的多个通孔。

第一风扇，其设置于所述壳体内，且靠近于所述进风口，

第二风扇，其设置于所述壳体内，且靠近于所述出风口，所述风道设置于所述第一风扇和第二风扇之间以限定出空气在所述进风口和出风口之间的流动方向。

清洁部件，其可移动地设置于所述风道内，所述清洁部件包括沿所述风道的内壁设置的一支撑构件、固接于所述支撑构件上的多个振动刚毛、一与所述支撑构件连接的第一动力机构和与所述振动刚毛连接的第二动力机构，所述第一动力机构驱动所述支撑构件所述风道的内壁移动，所述第二动力机构驱动所述振动刚毛振动。

这里说明的模块数量和处理规模是用来简化本发明的说明的。对本发明的空气净化器的应用、修改和变化对本领域的技术人员来说是显而易见的。

本发明设置简单，重量轻、使用方便，适于外出携带，满足用户雾霾天出行的需求，且也避免了佩戴口罩等物体，能够多次长期使用，使得用户的经济支出减少10％以上。

尽管本发明的实施方案已公开如上，但其并不仅仅限于说明书和实施方式中所列运用，它完全可以被适用于各种适合本发明的领域，对于熟悉本领域的人员而言，可容易地实现另外的修改，因此在不背离权利要求及等同范围所限定的一般概念下，本发明并不限于特定的细节和这里示出与描述的图例。
