纺织并条机保护装置的制作方法

本实用新型涉及一种纺织并条机的保护装置，尤其是在并条机皮辊轴套上采集温度的一种纺织并条机保护装置。

背景技术：

目前，公知常用的纺织并条机是将4至8根纤维条进行合并、牵伸、卷绕成精条纤维的纺织机械；由于机器在生产中连续长时间工作，容易发热，特别是并条机皮辊轴和轴套的发热非常严重，热至润滑油油干以及使并条机皮辊轴和轴套摩擦力增大，甚至烧坏并条机皮辊轴和轴套，造成牵引速度不稳定，严重的影响了精条纤维的质量，并且每年需要更换大量的损坏零件，造成不必要的浪费和维修费用，使纺织并条机存在生产效率低和使用寿命短的缺陷。

技术实现要素：

为了克服现有的纺织并条机的缺陷与不足，本实用新型提供一种纺织并条机保护装置，尤其是在并条机皮辊轴套上采集温度的一种纺织并条机保护装置。

本实用新型解决其技术问题所采用的技术方案是：在纺织并条机的并条机皮辊轴套上装置有温度传感器采集温度，向电路板上的单片机传送现场温度信号，单片机会根据温度传感器的信号进行分析、计算和处理，当温度达设置到限定值时便控制继电器动作，断开控制纺织并条机电源的交流接触器，使纺织并条机停止工作，并发出声光报警，提醒工作人员对纺织并条机进行加油等维护工作，当并条机皮辊轴套上的温度降至安全设置范围时，单片机便控制继电器恢复向交流接触器供电，交流接触器接通纺织并条机电源使纺织并条机得电可重新启动工作；该装置能有效避免纺织并条机因长时间工作并条机皮辊轴和轴套发热油干造成对机器损坏，能提高纺织并条机生产效率和使用寿命。

本实用新型的有益效果是；保护纺织并条机，避免了不必要的零件损坏与更换的损失，减少了不必要的维修费用，提高纺织精条纤维的质量，提高纺织生产的工作效率和经济效益。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的工作原理图。

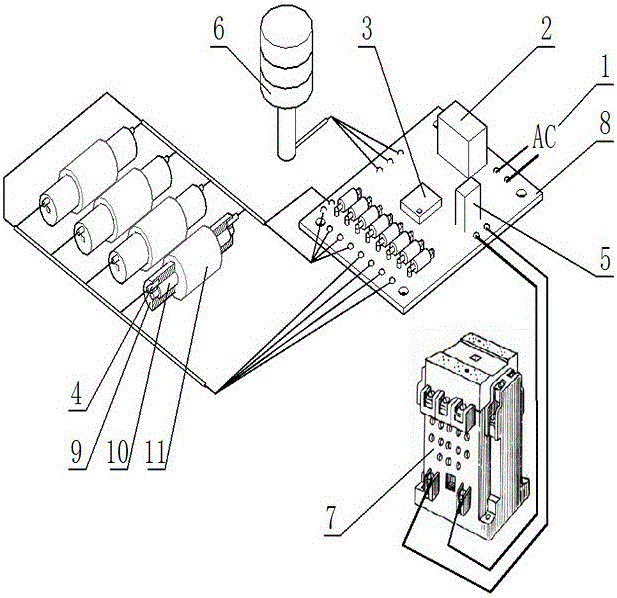

图2是本实用新型的应用实施例的结构连接图。

图3是装置有温度传感器的并条机皮辊轴和轴套结构图。

图中1.电源；2.DC电源模块；3.单片机；4.温度传感器；5.继电器；6.声光报警器；7.交流接触器；8.电路板；9. 并条机皮辊轴套；10.并条机皮辊轴；11.皮辊。

具体实施方式

在图1中；电源（1）分别向DC电源模块（2）和继电器（5）供电，DC电源模块（2）向单片机（3）供电，温度传感器（4）向单片机（3）传送信号，单片机（3）向声光报警器（6）和继电器（5）发送指令，继电器（5）控制交流接触器（7）实行控制保护纺织并条机的目的。

在图2中；在纺织并条机的并条机皮辊轴套（9）上装置有温度传感器（4），声光报警器（6）、交流接触器（7）和电路板（8）分别装置在纺织并条机上，电路板（4）上装置有DC电源模块（2）、单片机（3）、继电器（5）；电路板（8）分别与交流接触器（7）、声光报警器（6）、温度传感器（4）连接；交流接触器（7）串联在纺织并条机的电源接口上端；当并条机皮辊轴套（9）的温度达到限定的度数时温度传感器（4）便向电路板（8）上的单片机（3）传送变化数值，单片机（3）即处理控制继电器（5）动作，断开交流接触器(7)的电源，使纺织并条机失去电源停止工作，同时单片机（3）触发声光报警器（6）进行声光报警，提醒工作人员对纺织并条机进行加油等维护工作，当并条机皮辊轴套（9）上的温度降至安全设置范围时，单片机（3）便控制继电器（5）动作恢复向交流接触器（7）供电，交流接触器便接通纺织并条机的电源，使纺织并条机得电可重新启动工作。

在图3中；温度传感器（4）装置在并条机皮辊轴套（9）体内露出端头与接线，并条机皮辊轴套（9）套在并条机皮辊轴（10）上，并条机皮辊轴(10) 和皮辊（11）是组合固件，是纺织并条机的重要部件。
