一种高效调节混棉机的制作方法

本实用新型涉及棉纱设备技术领域，具体为一种高效调节混棉机。

背景技术：

混棉机是棉纱生产加工过程中重要的设备，通过将不同种类的棉进行混合，以达到棉纱产量的增加，普通混棉机在加工过程中，需要工作人员将不同的棉通过体力劳动运输到加工装置内，耗费了大量了时间，降低了加工效率，极大的增加了工作人员的疲劳性，不利于的工作的顺利进行，浪费大量的人力资源，增加了人工费用成本的投入，不利于企业经济效益最大化，且加工的效率较低，在混棉时不是十分均匀，不能增加棉纱的产量，在市场竞争力中没有优势。

技术实现要素：

本实用新型的目的在于提供一种高效调节混棉机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种高效调节混棉机，包括送料装置、加工装置和设备机箱，所述送料装置左端安装有送料槽，所述送料槽的内部安装有从动轮，所述从动轮的左下方安装有传送链带，所述从动轮通过传送链带与主动轮相连接，所述送料装置的右端安装有加工装置，所述加工装置的下方安装有主支架，所述加工装置的右侧安装有第一吸料机，所述加工装置通过第一吸料机与出料管道相连接，所述主支架的下端安装有设备机箱，所述设备机箱的内部左侧安装有吸料机控制器，所述吸料机控制器的右端安装有加工装置控制器，所述加工装置控制器的右侧安装有调速器，所述调速器的右侧安装有送料装置控制器，所述送料装置控制器的右侧安装有断电故障保护器，所述调速器的上方安装有动力装置，所述动力装置的内部安装有电动机，所述设备机箱的下端安装有设备底座。

优选的，所述主动轮的左侧安装有第二吸料机，所述第二吸料机的左端安装有吸料漏斗口。

优选的，所述加工装置内部下方安装有旋转轴，所述旋转轴的上方安装有旋转齿盘。

优选的，所述加工装置的左右两端安装有连接机壳，所述加工装置内部安装有传动轴，所述传动轴四周安装有固定装置，所述传动轴的上下两端安装有轴承装置。

优选的，所述固定装置的四周安装有连接件，所述连接件上方安装有转动轴，所述连接件通过转动轴与旋转刀具相连接。

与现有技术相比，本实用新型的有益效果是：本实用新型一种高效调节混棉机，安装有送料装置控制器、调速器、吸料机控制器和断电故障保护器，通过将送料装置和吸料机的有效结合，极大的提高了棉纱的运输效率，减少了耗费，减少了大量的人力资源浪费，降低了人工费用成本的投入，提高了生产加工过程中的效率，有利于企业经济效益获得最大化，且在加工过程中，能有效的将不同种类的棉进行均匀混合，有效的提高了棉纱的产量，通过断电故障保护器的作用，有效的保障了设备在停止时可能发生的意外事故，保障了工作人员的人身安全。

附图说明

图1为本实用新型一种高效调节混棉机结构图；

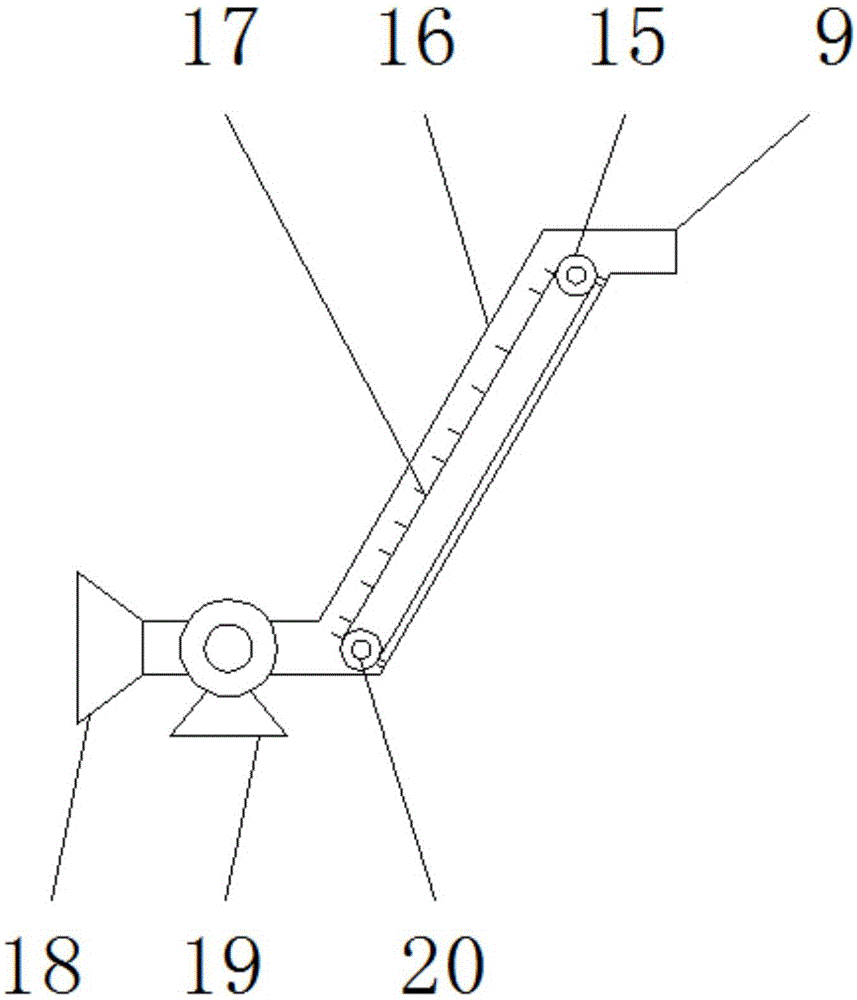

图2为本实用新型一种高效调节混棉机内部的送料装置结构图；

图3为本实用新型一种高效调节混棉机内部的加工装置结构图。

图中：1断电故障保护器、2送料装置控制器、3动力装置、4调速器、5电动机、6加工装置控制器、7吸料机控制器、8设备底座、9送料装置、10加工装置、11第一吸料机、12出料管道、13主支架、14设备机箱、15从动轮、16送料槽、17传送链带、18吸料漏斗口、19第二吸料机、20主动轮、21轴承装置、22连接机壳、23传动轴、24旋转轴、25旋转齿盘、26固定装置、27连接件、28转动轴、29旋转刀具。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种高效调节混棉机，包括送料装置9、加工装置10和设备机箱14，送料装置9左端安装有送料槽16，送料槽16的内部安装有从动轮15，从动轮15的左下方安装有传送链带17，从动轮15通过传送链带17与主动轮20相连接，送料装置9的右端安装有加工装置10，加工装置10的下方安装有主支架13，加工装置10的右侧安装有第一吸料机11，加工装置10通过第一吸料机11与出料管道12相连接，主支架13的下端安装有设备机箱14，设备机箱14的内部左侧安装有吸料机控制器7，吸料机控制器7的右端安装有加工装置控制器6，加工装置控制器6的右侧安装有调速器4，调速器4的右侧安装有送料装置控制器2，送料装置控制器2的右侧安装有断电故障保护器1，调速器4的上方安装有动力装置3，动力装置3的内部安装有电动机5，设备机箱14的下端安装有设备底座8，主动轮20的左侧安装有第二吸料机19，第二吸料机19的左端安装有吸料漏斗口18，加工装置10内部下方安装有旋转轴24，旋转轴24的上方安装有旋转齿盘25，加工装置10的左右两端安装有连接机壳22，加工装置10内部安装有传动轴23，传动轴23四周安装有固定装置26，传动轴23的上下两端安装有轴承装置21，固定装置26的四周安装有连接件27，连接件27上方安装有转动轴28，连接件27通过转动轴28与旋转刀具29相连接。

工作原理：本实用新型工作中，设备运行时，操作者通过对送料装置控制器2和吸料机控制器7的共同操作，使第二吸料机19将不同的棉吸入送料槽16内，并通过传送链带17运输到加工装置10内，通过对加工装置控制器6和调速器4的操作，使传动轴23转动，动力装置3内的电动机5带动连接件27和旋转刀具29的旋转，通过轴承装置21的作用，减少了传动轴23与加工装置内部零件的磨损，使传动轴23更加的耐用，通过调速器4来调节传动轴23和旋转轴24的传动速率和旋转速率，以便于合理的控制加工速率，当混合搅拌结束后，通过第一吸料机11将混合后的棉纱运输出去，完成各种棉纱的混合，提高了棉纱的质量，当设备出现故障时，断电故障保护器1将自动运行，有效的保障了设备的安全和操作者的人身安全。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
