往复机进出桶导向装置的制作方法

本实用新型属于涤纶短纤维纺丝领域,具体涉及涤纶短纤维往复机上的进出桶导向装置。

背景技术：

涤纶短纤维纺丝生产过程中，纤维丝束经喂入机喂入往复机上的盛丝桶中，往复机均匀、定时（或定长）的把丝束铺在盛丝桶内，当盛丝桶的丝束达到设定值时，往复机发出指令出桶，此时盛满丝束的盛丝桶在导向装置导向下出桶，同时另外一只空的盛丝桶在往复机进桶导向装置导向下进桶。现有的进出桶导向装置（见图1）进桶是由一对燕尾式导向板和几个导向轮组成，这种结构比较复杂，安装、调整、维护都比较困难，且燕尾式导向板和导向轮在比较重的盛丝桶撞击下往往容易变形失效。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种结构简单，抗撞击，安装、调整、维护都比较容易的导向装置。

本实用新型是这样实现的：往复机导向装置，主要由进桶导向装置和出桶导向装置组成。其中进桶导向装置包括：立柱结合件，（所述立柱结合件是由一根竖撑H型钢和一个带圆孔的连接板焊接而成），进桶方管结合件（所述进桶方管结合件是由一根进桶方管，一根横撑H型钢以及一块带长圆孔的连接板焊接而成，方管前端弯有一定的导向角度，两头设有封板），调整垫，地脚螺栓；出桶导向装置包括：立柱结合件，出桶方管结合件（所述出桶方管结合件是由一根出桶方管，一个导向块，一根横撑H型钢以及一块带长圆孔的连接板焊接而成，导向块开有一定导向角度焊接在方管前端，方管另一头设有封板），调整垫，地脚螺栓。安装时地脚螺栓浇灌在地脚坑里，立柱结合件通过地脚螺栓连接固定在地面上，调整好高度，方管结合件用螺栓连接在立柱结合件上，立柱结合件上设有左右长圆孔可左右调节用，方管结合件上设有上下长圆孔可上下调节，进桶结合件和出桶结合件与立柱结合件相连接处设有调整垫片用来调整导向装置与桶边的距离，当盛丝桶入桶时，设有一定导向角度的进桶导向装置能使盛丝桶轻松入桶，当盛丝桶出桶时，设有导向块的出桶导向装置能使盛丝桶顺利出桶，起到很好的导向作用。

附图说明：下面结合本实用新型实施例及附图进一步说明。

图1为装有以前常用的导向装置的往复机示意图。

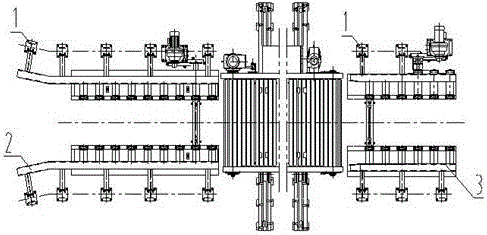

图2为装有本实用新型结构的往复机示意图。

图3为进桶方管结合件示意图。

图4为出桶方管结合件示意图。

图5立柱结合件示意图。

图中1. 立柱结合件，2. 进桶方管结合件，3出桶方管结合件，4. 带长圆孔的连接板，5. 横撑H型钢，6.进桶方管，7.封板，8. 导向块，9.出桶方管，10.竖撑H型钢，11带圆孔的连接板。

具体实施方式：图2、图3、图4、图5中，立柱结合件（1）［所述立柱结合件（1）是由一根竖撑H型钢（10）和一个带圆孔的连接板（11）焊接而成］，通过地脚螺栓连接固定在地面上，地脚螺栓浇灌在地脚坑里，调整好高度，进桶方管结合件（2）[所述进桶方管结合件(2)是由一根进桶方管(6)，一根横撑H型钢(5)以及一块带长圆孔的连接板(4)焊接而成，方管前端弯有一定的导向角度，两头设有封板(7)]和出桶方管结合件(3)[所述出桶方管结合件(3)是由一根出桶方管(9)，一个导向块(8)，一根横撑H型钢(5)以及一块带长圆孔的连接板(4)焊接而成，导向块(8)开有一定导向角度焊接在方管前端，方管另一头设有封板(7)]用螺栓连接在立柱结合件(1)上，立柱结合件(1)上设有可左右调节的长圆孔，进桶方管结合件(2)和出桶方管结合件(3)上设有可上下调节的长圆孔，进桶结合件和出桶结合件与立柱结合件相连接处设有调整垫片用来调整导向装置与桶边的距离，当盛丝桶入桶时，设有一定导向角度的进桶导向装置能使盛丝桶轻松入桶，当盛丝桶出桶时，设有导向块的出桶导向装置能使盛丝桶顺利出桶，起到很好的导向作用。

本实施例H型钢规格：H150mm×150mm×7mm×10mm，方管规格：150×10，导向角度：5°～15°。

本实用新型能有效的解决盛丝桶进出桶不畅，安装和维护困难的问题，且具有操作简单、运行稳定、成本低廉、使用寿命长、安全可靠的优点。
