带有吸附功能的纺织罗拉总成的制作方法

本发明涉及纺织领域，尤其是带有吸附功能的纺织罗拉总成。

背景技术：

纺织罗拉在纺织工作中起到压线、引导、梳分的作用。纺织罗拉工作时始终会与纺织线紧密接触，所以线条上的飞花或杂志会粘附在纺织罗拉上，长期积累的粘附杂物会影响纺织罗拉的圆周面的平整度，进一步的会纺织罗拉转动顺畅性。尤其是在纺织罗拉引导线条的过程中，纺织罗拉表面要保持洁净，纺织罗拉圆柱面上杂物会影响线条的引导偏移。因为纺织罗拉要求圆周面的平整度较高，所以现有的纺织罗拉结构设计相对简单便于加工，尤其是长轴的纺织罗拉对车削工艺要求较高。我们发明了一种带有吸附功能的纺织罗拉总成，可有效解决纺织罗拉受飞花或杂质的影响转动的问题。

技术实现要素：

本发明的目的在于提供带有吸附功能的纺织罗拉总成，在罗拉本体上增设有吸附飞花的吸附片，同时还设有吸气支管，能一定程度的去除罗拉工作面上飞花或杂物。

为解决上述技术问题，本发明的技术方案为：带有吸附功能的纺织罗拉总成，包括有圆柱状的罗拉本体、罗拉本体上套置的限位块、限位块上的吸附片、支撑罗拉本体的辅助支架和辅助支架之间安装的吸气支管；所述罗拉本体的两端设有连接栓，连接栓上套有轴承可固定在辅助支架的安装孔内；所述罗拉本体上分别设有多个工作面和限位槽，所述工作面与限位槽相间隔分布；所述限位块呈环形的套体套置在限位槽上，限位块上开设有环形的凹槽，所述吸附片卡在凹槽内；所述吸气支管朝向罗拉本体的一侧设有多个与吸气支管相贯通的吸气嘴，吸气支管上还设有与吸气支管相贯通的外连接端，通过外连接端可与鼓风机连接。

进一步的有，所述工作面上开设有多个并列的导线槽。

进一步的有，所述限位块为一对半圆环形的限位卡块组成，所述凹槽沿限位卡块的圆周面开设，所述凹槽为t型槽；所述限位卡块的一对环形断面上分别开设有凸台和凹坑，一对限位卡块的凸台与凹坑可分别配接。

进一步的有，所述吸附片的两侧自内圆面朝外设有环形凸块，所述凸块可与凹槽配接；所述吸附片上还开设有多个网孔。

进一步的有，所述限位卡块在外圆棱边上开设有环形台阶槽。

进一步的有，所述吸气支管上的吸气嘴的数量和位置与吸附片相对应。

与现有技术相比，本发明的有益效果

本发明的纺织罗拉总成通过在罗拉本体上设有吸附片和吸气支管朝向罗拉本体设有吸气嘴，可有效吸附掉纺织罗拉线条上的飞花和杂质。首先由吸附片吸罗拉本体上线条的飞花，鼓风机连接吸气支管后可把吸附片上的的飞花抽吸走。本发明的罗拉本体结构简单，罗拉本体呈圆柱体，采用普通车削加工，限位槽和工作面上引导线槽均可采用车床车削加工，整个加工过程可在一台车床上完成加工，无需重复装夹、定位，加工误差小，能保证车削的精度，减少外圆磨的磨削量，罗拉本体结构便于加工。

附图说明

图1是本发明的结构示意图；

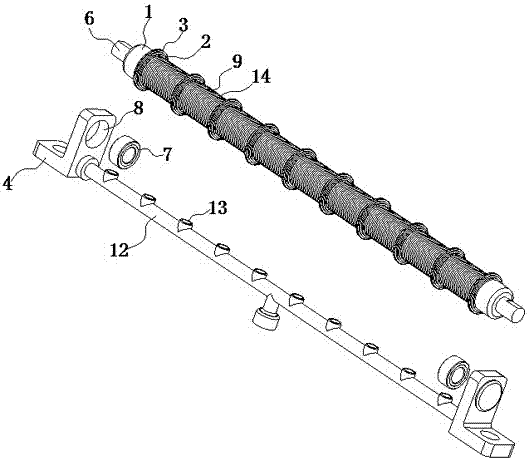

图2是本发明的拆分结构示意图；

图3是本发明的部分结构示意图；

图4是本发明的限位块与吸附片的结构示意图；

其中：1.罗拉本体、2.限位块、3.吸附片、4.辅助支架、5.吸气支管、6.连接栓、7.轴承、8.安装孔、9.工作面、10.限位槽、11.凹槽、12.吸气嘴、13.外连接端、14.导线槽、15.限位卡块、16.凸台、17.凹坑、18.凸块、19.网孔、20.台阶槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1、图2和图3所示，带有吸附功能的纺织罗拉总成，包括有圆柱状的罗拉本体1、罗拉本体1上套置的限位块2、限位块2上的吸附片3、支撑罗拉本体1的辅助支架4和辅助支架4之间安装的吸气支管5；所述罗拉本体1的两端设有连接栓6，连接栓6上套有轴承7可固定在辅助支架4的安装孔8内；所述罗拉本体1上分别设有多个工作面9和限位槽10，所述工作面9与限位槽10相间隔分布；所述限位块2呈环形的套体套置在限位槽10上，限位块2上开设有环形的凹槽11，所述吸附片卡3在凹槽11内；所述吸气支管5朝向罗拉本体1的一侧设有多个与吸气支管5相贯通的吸气嘴12，吸气支管5上还设有与吸气支管5相贯通的外连接端13，通过外连接端13可与鼓风机连接。本发明的吸气支管5上的吸气嘴12的数量和位置与吸附片3相对应，这样吸气嘴12能集中的吸附走吸附片3上的飞花和杂质。

本发明的工作面9上开设有多个并列的导线槽14，该导线槽14主要起到引导梳分线条的作用。

如图4所示，本实施例的限位块2为一对半圆环形的限位卡块15组成，所述凹槽11沿限位卡块15的圆周面开设，所述凹槽11为t型槽；所述限位卡块15的一对环形断面上分别开设有凸台16和凹坑17，一对限位卡块15的凸台16与凹坑17可分别配接。吸附片3的两侧自内圆面朝外设有环形凸块18，所述凸块18可与凹槽11配接；所述吸附片3上还开设有多个网孔19。一对限位卡块15卡合后组成限位块2，环形的吸附片3依靠凸块18卡在限位块2的凹槽11内还能起到绑缚一对限位卡块15的效果。吸附片3为棉网片体，吸附片3上的网孔19起到增大吸附片3的吸附能力，吸附片3的吸附容量更大。

本发明的限位卡块15在外圆棱边上开设有环形台阶槽20。该台阶槽20位于限位卡块15的外圆的棱边处，当线条在工作面的导线槽14偏移跳动时，线条会跳动台阶槽20上，避免线条碰到吸附片3，保证吸附片3吸附飞花或杂质更加彻底。

本发明的纺织罗拉总成通过在罗拉本体1上设有吸附片3和吸气支管5朝向罗拉本体1设有吸气嘴12，可有效吸附掉纺织罗拉线条上的飞花和杂质。首先由吸附片3吸罗拉本体1上线条的飞花，鼓风机连接吸气支管5后可把吸附片3上的的飞花抽吸走。本发明的罗拉本体1结构简单，罗拉本体1呈圆柱体，采用普通车削加工，限位槽10和工作面9上引导线槽14均可采用车床车削加工，整个加工过程可在一台车床上完成加工，无需重复装夹、定位，加工误差小，能保证车削的精度，减少外圆磨的磨削量，罗拉本体1结构便于加工。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了带有吸附功能的纺织罗拉总成，可有效解决纺织罗拉受飞花或杂质的影响转动的问题。本发明的纺织罗拉总成通过在罗拉本体上设有吸附片和吸气支管朝向罗拉本体设有吸气嘴，可有效吸附掉纺织罗拉线条上的飞花和杂质。首先由吸附片吸罗拉本体上线条的飞花，鼓风机连接吸气支管后可把吸附片上的飞花抽吸走。本发明的罗拉本体结构简单，罗拉本体呈圆柱体，采用普通车削加工，限位槽和工作面上引导线槽均可采用车床车削加工，整个加工过程可在一台车床上完成加工，无需重复装夹、定位，加工误差小，能保证车削的精度，减少外圆磨的磨削量，罗拉本体结构便于加工。

技术研发人员：水静
受保护的技术使用者：水静
技术研发日：2017.10.20
技术公布日：2018.03.02
