一种长纤维高速并条机的制作方法

本发明涉及一种并条机，尤其涉及一种长纤维高速并条机，属于纺织加工设备领域。

背景技术：

目前在纺织加工生产过程中并条机运用很广泛，并条机本体将纱线在并条机本体内部加工形成条状后并盘绕在圆筒内。现有并条机内出来的棉条很容易卡住和打结，容易出现堆积的现象，棉条输出速度较低，影响棉条的盘卷，不利于提高产品合格率。现有的并条机只适合加工短纤维和普通纤维，不适合加工长纤维，一直缺乏一种简单有效的长纤维高速并条机。

技术实现要素：

本发明的目的是针对现有并条机的棉条输出速度较低，并条机内输出的棉条很容易卡住和打结，不适合加工长纤维，不利于提高产品合格率的缺陷和不足，现提供一种结构紧凑，并条机的棉条输出速度较高，并条机内输出的棉条不会卡住和打结，对棉条的盘卷作业效率较高，适合加工长纤维，提高了产品合格率的一种长纤维高速并条机。

为实现上述目的，本发明的技术解决方案是：一种长纤维高速并条机，包括并条机本体，其特征在于：所述并条机本体上通过传动装置依次安装有第一罗拉、第二罗拉、第三罗拉以及第四罗拉，第一罗拉靠近棉条入口端，第一罗拉的上方外轮缘处安装有一对第一加压皮辊，第二罗拉的上方外轮缘处安装有一个第二加压皮辊，第三罗拉的上方外轮缘处安装有一个第三加压皮辊，第四罗拉的上方外轮缘处安装有一对第四加压皮辊，并条机本体上固定有安装架，安装架上位于第一罗拉与第二罗拉之间的位置安装有螺旋加速器，安装架上位于第二罗拉与第三罗拉之间的位置也安装有螺旋加速器，安装架上位于第三罗拉与第四罗拉之间的位置或者第四罗拉的外侧安装有气流加速器，气流加速器通过管路与外界气源相连接。

所述螺旋加速器包括螺旋加速器壳体、棉条入口、棉条出口、螺旋加速辊、传动齿轮、电机以及主动齿轮，螺旋加速器壳体为锥形圆筒，螺旋加速器壳体的大口端为棉条入口，螺旋加速器壳体的小口端为棉条出口，锥形圆筒的内腔设置有加速腔，加速腔的内部镶嵌设置有一对螺旋加速辊，螺旋加速辊的转轴上分别固定有传动齿轮，螺旋加速器壳体的外部安装有电机，电机的输出轴上同轴固定有主动齿轮，主动齿轮分别与两个传动齿轮相啮合。

所述螺旋加速辊的外圆周上设置有螺旋曲面，螺旋曲面的表面设置为摩擦系数较高的外表面，螺旋加速辊安装在可调轴承座，螺旋加速器壳体的外侧设置有调节件，调节件与可调轴承座的外壳体相连接。

所述气流加速器包括入口端、出口端、内气道以及喷气孔，气流加速器的内部开设有内气道，内气道的一端为入口端，内气道的另一端为出口端，内气道的内壁设置为光滑的螺旋曲面，内气道的内壁靠近入口端的一侧开设有喷气孔，喷气孔经过管路与外界气源相连接。

所述并条机本体的外侧安装有清洁装置，清洁装置的一个吸尘口位于第二罗拉与第二加压皮辊之间靠近出口的位置，清洁装置的另一个吸尘口位于第三罗拉与第三加压皮辊之间靠近出口的位置。

所述清洁装置为负压式抽气机，清洁装置的内部设置有飞花尘屑过滤栅格，清洁装置的底部设置有集尘腔。

本发明的有益效果是：

1．本发明采用螺旋加速器对棉条进行分级加速，同时采用气流加速器在后段对棉条进行加速，极大地提高了并条机的棉条输出速度，对棉条无损伤，棉条粗细均匀，整体质量好。

2．本发明有效解决了现有并条机不适合加工长纤维得技术难题，采用清洁装置达到了很好的清理除尘作用，实现了长纤维棉条的高速输出，并条机内输出的棉条不会卡住和打结，对棉条的盘卷作业效率较高，适合加工长纤维，提高了产品合格率。

附图说明

图1是本发明的结构示意图。

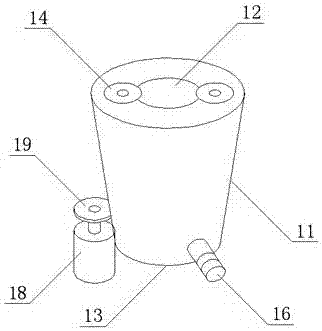

图2是本发明螺旋加速器的结构示意图。

图3是本发明螺旋加速器的内部结构示意图。

图4是本发明气流加速器的结构示意图。

图中：并条机本体1，第一罗拉2，第二罗拉3，第三罗拉4，第四罗拉5，第一加压皮辊6，第二加压皮辊7，第三加压皮辊8，第四加压皮辊9，安装架10，螺旋加速器壳体11，棉条入口12，棉条出口13，螺旋加速辊14，可调轴承座15，调节件16，传动齿轮17，电机18，主动齿轮19，气流加速器20，入口端21，出口端22，内气道23，喷气孔24，清洁装置25。

具体实施方式

以下结合附图说明和具体实施方式对本发明作进一步的详细描述。

参见图1至图4，本发明的一种长纤维高速并条机，包括并条机本体1，其特征在于：所述并条机本体1上通过传动装置依次安装有第一罗拉2、第二罗拉3、第三罗拉4以及第四罗拉5，第一罗拉2靠近棉条入口端，第一罗拉2的上方外轮缘处安装有一对第一加压皮辊6，第二罗拉3的上方外轮缘处安装有一个第二加压皮辊7，第三罗拉4的上方外轮缘处安装有一个第三加压皮辊8，第四罗拉5的上方外轮缘处安装有一对第四加压皮辊9，并条机本体1上固定有安装架10，安装架10上位于第一罗拉2与第二罗拉3之间的位置安装有螺旋加速器，安装架10上位于第二罗拉3与第三罗拉4之间的位置也安装有螺旋加速器，安装架10上位于第三罗拉4与第四罗拉5之间的位置或者第四罗拉5的外侧安装有气流加速器20，气流加速器20通过管路与外界气源相连接。

所述螺旋加速器包括螺旋加速器壳体11、棉条入口12、棉条出口13、螺旋加速辊14、传动齿轮17、电机18以及主动齿轮19，螺旋加速器壳体11为锥形圆筒，螺旋加速器壳体11的大口端为棉条入口12，螺旋加速器壳体11的小口端为棉条出口13，锥形圆筒的内腔设置有加速腔，加速腔的内部镶嵌设置有一对螺旋加速辊14，螺旋加速辊14的转轴上分别固定有传动齿轮17，螺旋加速器壳体11的外部安装有电机18，电机18的输出轴上同轴固定有主动齿轮19，主动齿轮19分别与两个传动齿轮17相啮合。

所述螺旋加速辊14的外圆周上设置有螺旋曲面，螺旋曲面的表面设置为摩擦系数较高的外表面，螺旋加速辊14安装在可调轴承座15，螺旋加速器壳体11的外侧设置有调节件16，调节件16与可调轴承座15的外壳体相连接。

所述气流加速器20包括入口端21、出口端22、内气道23以及喷气孔24，气流加速器20的内部开设有内气道23，内气道23的一端为入口端21，内气道23的另一端为出口端22，内气道23的内壁设置为光滑的螺旋曲面，内气道23的内壁靠近入口端21的一侧开设有喷气孔24，喷气孔24经过管路与外界气源相连接。

所述并条机本体1的外侧安装有清洁装置25，清洁装置25的一个吸尘口位于第二罗拉3与第二加压皮辊7之间靠近出口的位置，清洁装置25的另一个吸尘口位于第三罗拉4与第三加压皮辊8之间靠近出口的位置。

所述清洁装置25为负压式抽气机，清洁装置25的内部设置有飞花尘屑过滤栅格，清洁装置25的底部设置有集尘腔。

参见图1、图2，并条机本体1上依次安装有第一罗拉2、第二罗拉3、第三罗拉4以及第四罗拉5，以上四组罗拉分别与传动装置相连接。第一罗拉2靠近棉条入口端，第四罗拉5靠近棉条出口端，第一罗拉2的上方外轮缘处安装有一对第一加压皮辊6，第二罗拉3的上方外轮缘处安装有一个第二加压皮辊7，第三罗拉4的上方外轮缘处安装有一个第三加压皮辊8，第四罗拉5的上方外轮缘处安装有一对第四加压皮辊9。罗拉与加压皮辊配合使用，位于入口端和出口端的罗拉采用了一对加压皮辊，本发明的罗拉和加压皮辊的布置方式适合长纤维的并条加工。

并条机本体1上固定有安装架10，安装架10为整体式或多个分开的小型安装架，安装架10用于安装固定螺旋加速器和气流加速器20。安装架10上位于第一罗拉2与第二罗拉3之间的位置安装有螺旋加速器，安装架10上位于第二罗拉3与第三罗拉4之间的位置也安装有螺旋加速器，螺旋加速器采用机械方式对棉条进行牵引加速或挤压加速。螺旋加速器为多个，采用了分段加速的方式进行。

螺旋加速器包括螺旋加速器壳体11、棉条入口12、棉条出口13、螺旋加速辊14、传动齿轮17、电机18以及主动齿轮19，螺旋加速器壳体11为锥形圆筒，螺旋加速器壳体11的大口端为棉条入口12，螺旋加速器壳体11的小口端为棉条出口13，锥形圆筒的内腔设置有加速腔，加速腔的内部镶嵌设置有一对螺旋加速辊14，螺旋加速辊14的转轴上分别固定有传动齿轮17，螺旋加速器壳体11的外部安装有电机18，电机18的输出轴上同轴固定有主动齿轮19，主动齿轮19分别与两个传动齿轮17相啮合，由电机18通过传动齿轮17和主动齿轮19带动两个螺旋加速辊14高速转动。

螺旋加速辊14的外圆周上设置有螺旋曲面，螺旋曲面的表面设置为摩擦系数较高的外表面，便于进行机械加速。另外，螺旋加速辊14安装在可调轴承座15，螺旋加速器壳体11的外侧设置有调节件16，调节件16与可调轴承座15的外壳体相连接，调节件16可以为可调螺栓，通过调节调节件16就可以改变螺旋加速辊14的倾斜角度，以调节对棉条的加速速度。

为了进一步提高加速效果，本发明在安装架10上位于第三罗拉4与第四罗拉5之间的位置或者第四罗拉5的外侧安装有气流加速器20，气流加速器20用于以气流的方式对棉条进行加速。气流加速器20包括入口端21、出口端22、内气道23以及喷气孔24，气流加速器20的内部开设有内气道23，内气道23的一端为入口端21，内气道23的另一端为出口端22，内气道23的内壁设置为光滑的螺旋曲面，螺旋曲面为1个导程至3个导程，内气道23的内壁靠近入口端21的一侧开设有喷气孔24，喷气孔24经过管路与外界气源相连接。气流从喷气孔24中向着内气道23的螺旋曲面进行均匀喷射，气流沿着螺旋曲面螺旋喷出，进而带动棉条实现加速，达到了很好的加速效果，对棉条无损伤和牵扯，不影响整体质量。

并条机本体1的外侧安装有清洁装置25，清洁装置25为负压式抽气机，清洁装置25的内部设置有飞花尘屑过滤栅格，清洁装置25的底部设置有集尘腔。清洁装置25的一个吸尘口位于第二罗拉3与第二加压皮辊7之间靠近出口的位置，清洁装置25的另一个吸尘口位于第三罗拉4与第三加压皮辊8之间靠近出口的位置，通过清洁装置25能够有效的清洁罗拉和加压皮辊表面的飞花和尘屑以及棉条表面的灰尘，达到了很好的除尘作用，提高了长纤维的加工质量。

以上内容是结合具体实施方式对本发明所做的进一步详细说明，不能认为本发明的具体实施只局限于这些说明，对于本发明所属技术领域的普通技术人员来说，在不脱离本发明构思的前提下，所做出的简单修改和替换，都应当视为属于本发明的保护范围。
