一种便于拆卸的金融票据盖章设备的制作方法

本实用新型涉及盖章设备技术领域，具体为一种便于拆卸的金融票据盖章设备。

背景技术：

长期以来，人们习惯于人工盖印章方法，特别是银行、商业、邮电等行业，在日常工作中需要大量盖印章处理业务票据，人工大量盖印章已成为一项工作负担，劳动强度大，工作效率低，票据上印章不规范、不端正、不完整、模糊不清和难辩真伪的问题大量发生，严重降低了工作质量。现有市场上的票据盖章设备，虽然可以对金融票据完成盖章，但是结构复杂，难以拆卸，不方便携带及维修，使用寿命短。

技术实现要素：

本实用新型的目的在于提供一种便于拆卸的金融票据盖章设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于拆卸的金融票据盖章设备，包括底座，所述底座上表面通过凹槽与支撑装置的底部卡接，所述支撑装置上搭接有移动装置，所述支撑装置的顶部设置有顶台，所述顶台的上表面设有电机，所述电机的转轴处设有伸缩杆，所述伸缩杆一端贯穿顶台的底部，伸缩杆的底部搭接在移动装置上；所述支撑装置包括支撑腿，所述支撑腿的一侧设有支撑板，所述支撑板上表面通过弹簧与承台的底部固定连接；所述移动装置包括第一半圆壳和第二半圆壳，所述第一半圆壳表面开设有扣槽，所述第二半圆壳的底部设有第一活动槽，所述第一半圆壳通过 固定环与第二半圆壳固定连接使其内部形成可活动的内腔，第一半圆壳的底部与第二半圆壳顶部相搭接使第二半圆壳正面顶部形成第二活动槽，所述第二半圆壳的底部两侧均搭接在承台的上表面，所述第一半圆壳与第二半圆壳之间的内腔设有活动块，所述活动块的底部裸露在第一活动槽外，所述活动块的底部与印章夹紧块顶部固定连接，所述活动块正面设有卡接块，卡接块正面裸露在第二活动槽外，卡接块的裸露端卡接在扣槽内。

优选的，所述支撑腿与底座平行的两侧固定连接有固定板。

优选的，所述承台的上表面设有半圆槽，所述第二半圆壳一侧的直径与半圆槽的直径相等。

优选的，所述顶台底部的两侧设有凹槽。

优选的，所述第一半圆壳、第二半圆壳和固定环的正面与背面均贯穿有插针。

与现有技术相比，本实用新型的有益效果是：该便于拆卸的金融票据盖章设备，活动块在第一半圆和第二半圆壳之间的内腔移动调节，调节好后通过卡接块卡接在第二半圆壳表面的扣槽内固定，通过电机带动伸缩杆下压印章完成对票据的盖章，结构简单稳固，拆卸方便，使用寿命长。

附图说明

图1为本实用新型的正面剖视图；

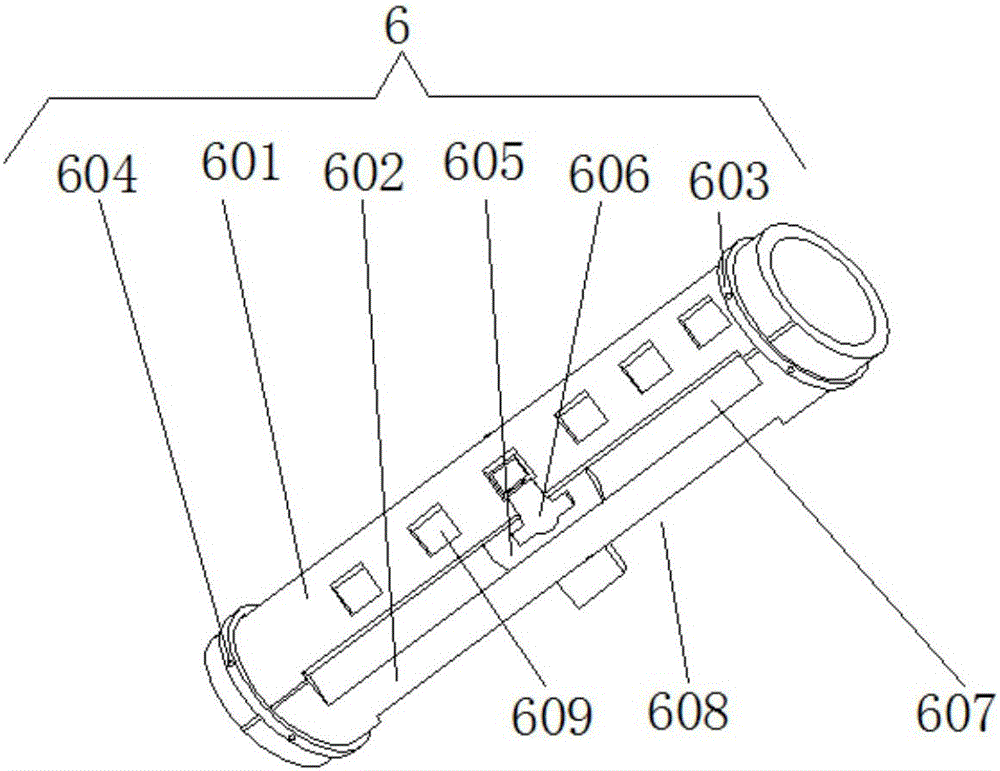

图2为本使用新型移动装置结构示意图。

图中：1底座、2支撑装置、201支撑腿、202支撑板、203弹簧、204承台、205固定板、3顶台、4电机、5伸缩杆、6移动装置、601第一半圆壳、602第二半圆壳、603固定环、604插针、605活动块、606卡接块、607第二 活动槽、608第一半圆槽、609扣槽、7印章夹紧块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种便于拆卸的金融票据盖章设备，包括底座1，底座1上表面通过凹槽与支撑装置2的底部卡接，支撑装置2上搭接有移动装置6，支撑装置2的顶部设置有顶台3，顶台3的上表面设有电机4，电机4的转轴处设有伸缩杆5，伸缩杆5一端贯穿顶台3的底部，且伸缩杆5的底部搭接在移动装置6上，通过电机4带动伸缩杆5使移动装置6下降，支撑装置2包括支撑腿201，由于顶台3底部的两侧设有凹槽，使支撑腿201与凹槽相卡接，让顶台3更加平稳，不会因外力而晃动，支撑腿201的一侧设有支撑板202，支撑腿201与底座1平行的两侧固定连接有固定板205，使支撑腿201更加稳定的卡接在底座1上不会晃动，支撑板202上表面通过弹簧203与承台204的底部固定连接，移动装置6包括第一半圆壳601和第二半圆壳602，第一半圆壳601表面开设有扣槽609，第二半圆壳602的底部设有第一活动槽608，第一半圆壳601通过固定环603与第二半圆壳602固定连接使其内部形成可活动的内腔，第一半圆壳601、第二半圆壳602和固定环603的正面与背面均贯穿有插针604，使它们之间的连接更加稳定，第一半圆壳601的底部与第二半圆壳602顶部相搭接使第二半圆壳602正面顶部形成 第二活动槽607，第二半圆壳602的底部两侧均搭接在承台204的上表面，承台204的上表面设有半圆槽，第二半圆壳602一侧的直径与半圆槽的直径相等，使第一半圆壳601与第二半圆壳602平稳的搭接在承台204上，第一半圆壳601与第二半圆壳602之间的内腔设有活动块605，活动块605的底部裸露在第一活动槽608外，活动块605的底部与印章夹紧块7顶部固定连接，活动块605正面设有卡接块606，且卡接块606正面裸露在第二活动槽607外，卡接块606的裸露端卡接在扣槽609内，只需通过左右移动卡接块606即可带动活动块605，通过活动块605来调整印章夹紧块7的方向，调整好方位后，由于卡接块606一端是可以活动的，将卡接块606一端卡接进扣槽609内，就能使其固定。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
