一种塑料印刷机的制作方法

本实用新型涉及塑料印刷技术领域，具体为一种塑料印刷机。

背景技术：

塑料印刷机是一种“与物体非接触”的喷墨式印刷型高科技数码印制设备，因此它可以不受任何材料限制，可以在木板、玻璃、水晶、金属板、地板砖、 瓷片、光盘、亚克力、有机玻璃、KT板、皮革、硅胶、塑胶、PP、PE、PVC、布料、不干胶 、石材等表面进行彩色照片式印刷。现如今市场上的塑料印刷机，由于都是用于生产加工大型包装袋子用的，无法对一些较小的塑料袋进行印刷，使一些便利店人员不方便使用印刷糖袋和盐袋，且无法同时双面印刷，给人们带来不必要的麻烦，为此我们提出一种塑料印刷机。

技术实现要素：

本实用新型的目的在于提供一种塑料印刷机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种塑料印刷机，包括底座，所述底座的上表面设有印刷装置，所述底座上表面位于印刷装置的两侧均设有伸缩杆，所述伸缩杆的顶部与盖印体的一侧固定连接，所述盖印体的底部一周设有切刀，所述切刀与盖印体底部形成的凹槽内设有盖章，所述盖印体底部的位置对应印刷装置上表面的位置。

所述印刷装置包括主体和支撑轴，所述主体的两侧均设有互通式滑槽，所述滑槽内滑动连接有滑块，所述主体的两侧均设有活动板，所述底座上表面通过弹簧与活动板的底部固定连接，所述滑块的一侧通过滑杆与活动板的一侧固定连接，所述活动板的一侧设有弓型杆，所述弓型杆的一端贯穿滑槽且弓型杆的同一端延伸至主体内腔内，所述主体顶部的开口处设有印刷章，印刷章的底部搭接弓型杆上，所述弓型杆的一端通过销轴与杠杆活动连接，所述支撑轴的两端分别与主体的正面和背面固定连接，且支撑轴的表面与杠杆的底部相搭接，所述杠杆的顶部与顶板的底部固定连接，所述顶板的顶部对应印刷章的底部。

优选的，所述盖章的底部与印刷章的顶部相对应。

优选的，所述杠杆的形状为弓型。

优选的，所述伸缩杆的关节处水平面低于印刷章顶部的水平面。

优选的，所述切刀位于活动板的正上方。

与现有技术相比，本实用新型的有益效果是：该塑料印刷机，将塑料袋平放在印刷装置上，通过伸缩杆带动盖印体下降，当盖印体与印刷装置吻合时，由于盖印体底部一周设有切刀，会将塑料袋多余的一部分切除掉，从而使被切除过的塑料袋大小相同，此时通过切刀将活动板压下，使连接在活动板一侧弓型杆下降，在支撑轴的作用下使弓型杆下降带动杠杆一端上升，从而顶起顶板，通过顶板顶起印刷章，使印刷章与盖章之间的塑料袋的压力更紧，从而使塑料袋双面被同时印刷，给人们减少不必要的麻烦。

附图说明

图1为本实用新型结构正面剖视示意图；

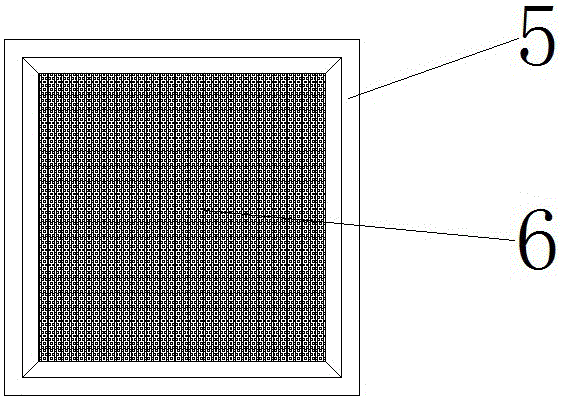

图2为本实用新型盖印体底部示意图；

图3为本实用新型滑槽示意图。

图中：1底座、2印刷装置、201主体、202印刷章、203滑槽、204活动板、205弹簧、206滑杆、207滑块、208弓型杆、209杠杆、210支撑轴、211顶板、3伸缩杆、4盖印体、5切刀、6盖章。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种塑料印刷机，包括底座1，底座1的上表面设有印刷装置2，底座1上表面位于印刷装置2的两侧均设有伸缩杆3，伸缩杆3的关节处水平面低于印刷章202的水平面，伸缩杆3的顶部与盖印体4的一侧固定连接，通过伸缩杆3带动盖印体4下降，使盖印体4压向印刷装置2，盖印体4的底部一周设有切刀5，切刀5作用于切除多余的塑料袋，使每个被印刷过的塑料袋大小一致，切刀5与盖印体4底部形成的凹槽内设有盖章6，盖印体4底部的位置对应印刷装置2上表面的位置，印刷装置2包括主体201和支撑轴210，支撑轴210作在用于支撑杠杆209的同时也能改变杠杆209翘起的方位，主体201的两侧均设有互通式滑槽203，滑槽203内滑动连接有滑块207，主体201的两侧均设有活动板204，切刀5位于活动板204的正上方，底座1上表面通过弹簧205与活动板204的底部固定连接，弹簧205作用于支撑活动板204，也能起到复位的作用，滑块207的一侧通过滑杆206与活动板204的一侧固定连接，活动板204的一侧设有弓型杆208，弓型杆208的一端贯穿滑槽203且弓型杆208的同一端延伸至主体201内腔内，主体201顶部的开口处设有印刷章202，印刷章202的底部搭接弓型杆208上，弓型杆208的一端通过销轴与杠杆209活动连接，支撑轴210的两端分别与主体201的正面和背面固定连接，且支撑轴210的表面与杠杆209的底部相搭接，杠杆209的顶部与顶板211的底部固定连接，杠杆209的形状为弓型，顶板211的顶部对应印刷章202的底部，盖章6的底部与印刷章202的顶部相对应，通过伸缩杆3带动盖印体4下降，当盖印体4与印刷装置吻合时，由于盖印体4底部一周设有切刀5，会将塑料袋多余的一部分切除掉，从而使被切除过的塑料袋大小相同，此时通过切刀5将活动板204压下，使连接在活动板204一侧弓型杆208下降，在支撑轴210的作用下使弓型杆208下降带动杠杆209一端上升，从而顶起顶板211，通过顶板211顶起印刷章202，使印刷章202与盖章6之间的塑料袋的压力更紧，从而使塑料袋双面被同时印刷。

工作原理：当塑料印刷机使用时，通过伸缩杆3带动盖印体4下降，当盖印体4与印刷装置2吻合时，由于盖印体4底部一周设有切刀5，会将塑料袋多余的一部分切除掉，从而使被切除过的塑料袋大小相同，此时通过切刀5将活动板204压下，使连接在活动板204一侧弓型杆208下降，在支撑轴210的作用下使弓型杆208下降带动杠杆209一端上升，从而顶起顶板211，通过顶板211顶起印刷章202，使印刷章202与盖章6之间的塑料袋的压力更紧，从而使塑料袋双面被同时印刷，此时上升伸缩杆3，在弹簧205的作用下会使活动板204复位到原来的位置，即可印刷下一个塑料袋。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
