一种自动着墨的印章的制作方法

本实用新型涉及一种自动着墨的印章。

背景技术：

印章作为常用的工具，一般设置有印头并利用印头的盖印面进行盖印。而为了方便使用，市面上出现了自动着墨的印章，该印章在使用时可通过支架的移动而实现印头的自动沾墨。但在非使用状态时，容易出现支架被误碰而造成印头沾墨、及盖印的情况，从而给人们带来不便。

技术实现要素：

为了克服现有技术的不足，本实用新型的目的在于提供一种自动着墨的印章，其可利用锁定结构将支架锁定，从而可避免由于支架被误碰而造成沾墨、及盖印的情况。

为解决上述问题，本实用新型所采用的技术方案如下：

一种自动着墨的印章，包括外壳、枢接在外壳上的印头、设置有下开口并与印头活动配合的支架、设置在支架上端内的墨盒；所述支架与外壳滑动配合并可沿着外壳的高度方向在使印头的盖印面面向墨盒并靠贴于墨盒的第一位置与使印头的盖印面背向墨盒并显露于支架外的第二位置之间移动；所述外壳与支架之间安装有复位弹簧，所述复位弹簧用于提供促使支架朝着第一位置移动的弹性应力；该印章还包括用于将支架锁定在外壳上的锁定结构；所述锁定结构包括设 置在支架上的卡钩、设置在外壳上端上并供卡钩卡扣的卡头；所述外壳上还活动安装有用于顶推卡钩使卡钩脱离卡头的按键；所述外壳与按键之间安装有按键弹簧。

该按键弹簧用于提供将按键往远离卡钩所在区域的方向顶推的弹性应力。

所述印头的两端均设置有转向部，所述支架上设置有与该两转向部一一对应的两导向组件，且导向组件与转向部配合形成用于促使印头转动的转动结构；所述导向组件包括沿着外壳高度方向依次设置在支架上的两导向柱；该转向部的两侧均设置有供导向柱滑动的导向轨道。

所述转向部的两导向轨道的间距小于导向组件的两导向柱的间距。

所述导向轨道为弧形轨道。

相比现有技术，本实用新型的有益效果在于：

本实用新型通过采用锁定结构，在非使用状态时，可利用锁定结构将支架锁定，从而可避免由于支架被误碰而造成沾墨、及盖印的情况；而且，支架的解锁操作简单便捷，有利于推广。

附图说明

图1为本实用新型的爆炸图；

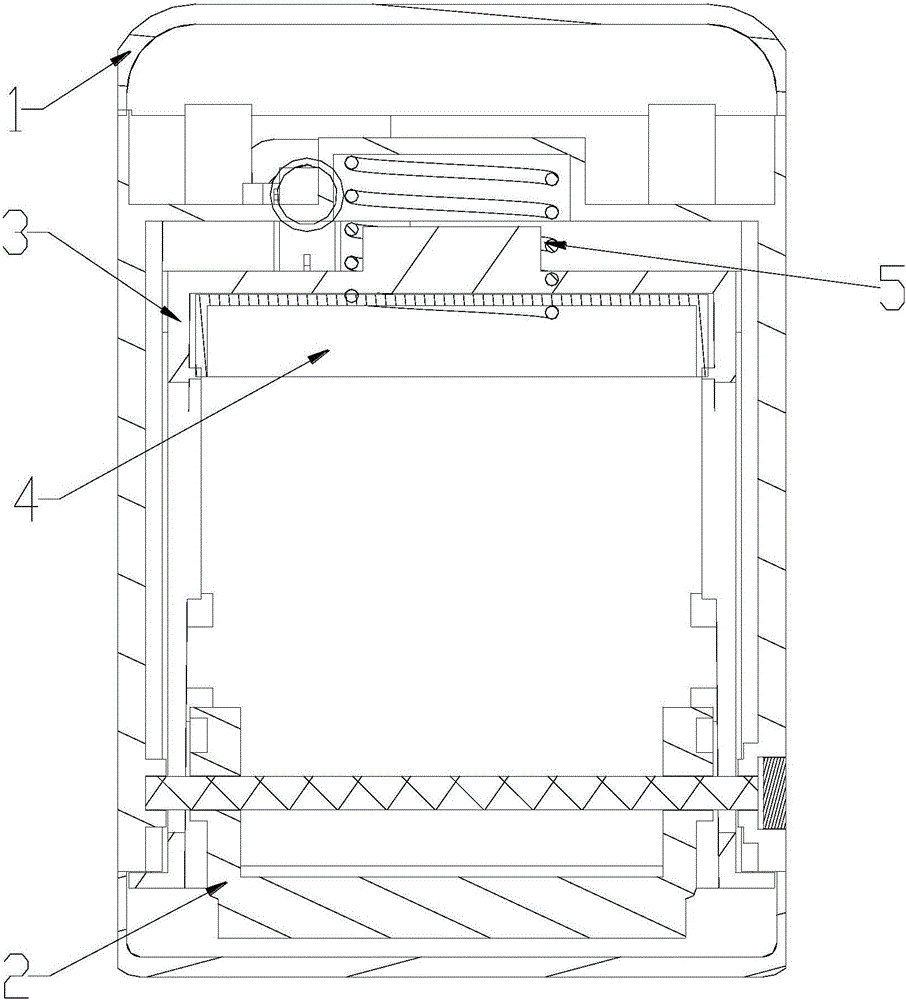

图2为本实用新型的剖视图；

图3示意出转向部、导向柱的结构示意图；

其中，1、外壳；11、卡头；2、印头；21、转向部；22、导向轨 道；3、支架；4、墨盒；5、复位弹簧；31、卡钩；32、导向柱；6、按键；7、按键弹簧。

具体实施方式

下面，结合附图以及具体实施方式，对本实用新型做进一步描述：

如图1-3所示，为本实用新型的一种自动着墨的印章，包括外壳1、枢接在外壳1上的印头2、设置有下开口并与印头2活动配合的支架3、设置在支架3上端内的墨盒4；所述支架3与外壳1滑动配合并可沿着外壳1的高度方向在使印头2的盖印面面向墨盒4并靠贴于墨盒4的第一位置与使印头2的盖印面背向墨盒4并显露于支架3外的第二位置之间移动；所述外壳1与支架3之间安装有复位弹簧5，所述复位弹簧5用于提供促使支架3朝着第一位置移动的弹性应力；该印章还包括用于将支架3锁定在外壳1上的锁定结构；所述锁定结构包括设置在支架3上的卡钩31、设置在外壳1上端上并供卡钩31卡扣的卡头11；所述外壳1上还活动安装有用于顶推卡钩31使卡钩31脱离卡头11的按键6；所述外壳1与按键6之间安装有按键弹簧7。

在使用状态时，当支架3在复位弹簧5的弹性应力作用下移动至第一位置时，可使印头2的盖印面靠贴于墨盒4，以实现沾墨，而当支架3在外力作用下移动至第二位置时，印头2的盖印面显露于支架3外，以方便于利用印头2的盖印面盖印。而在非使用状态时，可利用卡钩31卡扣于卡头11上，从而可将支架3锁定，以避免由于支架3被误碰而造成沾墨、盖印的情况；而且，通过按压按键6便可利用按键6顶推卡钩31使卡钩31脱离卡头11，从而可方便快捷地实现支架3的解锁。

具体的，该按键弹簧7用于提供将按键6往远离卡钩31所在区域的方向顶推的弹性应力。

优选的，所述印头2的两端均设置有转向部21，所述支架3上设置有与该两转向部21一一对应的两导向组件，且导向组件与转向部21配合形成用于促使印头2转动的转动结构；所述导向组件包括沿着外壳1高度方向依次设置在支架3上的两导向柱32；该转向部21的两侧均设置有供导向柱32滑动的导向轨道22，以此结构来实现印头2与支架3的活动配合。具体的，所述转向部21的两导向轨道22的间距小于导向组件的两导向柱32的间距。所述导向轨道22为弧形轨道。

对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本实用新型权利要求的保护范围之内。
