一种变速器模拟操纵装置的制作方法

技术特征：

1.一种变速器模拟操纵装置，其特征在于，包括：

支撑箱体(1)；

换档底座(2)，与所述支撑箱体(1)连接；

换向机构(3)，设置在所述支撑箱体(1)内；

操纵机构(4)，穿过所述支撑箱体(1)与所述换向机构(3)连接；

换档机构(5)，设置在所述换档底座(2)内，所述操纵机构(4)一端活动设置所述换挡机构(5)内；

互锁机构(8)，设置在所述换档底座(2)内，所述互锁机构(8)活动设置在所述换档机构(5)上；

离合机构(6)，穿过所述换档底座(2)设置在所述互锁机构(8)内；

档位自锁机构(9)，穿过所述换档底座(2)活动设置在所述换档机构(5)内。

2.根据权利要求1所述的操纵装置，其特征在于，所述换向机构包括：

第一十字销轴(3-1)、销轴支撑体(3-4)、第二十字销轴(3-2)及十字轴底座(3-3)；

所述操纵机构(4)通过所述第一十字销轴(3-1)与所述销轴支撑体(3-4)连接，所述销轴支撑体(3-4)通过所述第二十字销轴(3-2)与所述十字轴底座(3-3)连接；所述十字轴底座(3-3)两侧设置有五个孔，所述五个孔的位置与所述换挡机构(5)的位置相对应。

3.根据权利要求2所述的操纵装置，其特征在于，所述操纵机构包括：

换档球头(4-1)；

换档操作杆(4-2)，一端与换档球头(4-1)的一端连接；

换档控制杆(4-3)，一端通过与所述第一十字销轴(3-1)与所述销轴支撑体(3-4)连接，另一端与所述换档操作杆(4-2)连接，所述换档控制杆(4-3)一端活动设置在所述换档机构(5)内；

回位锥簧(4-4)，设置在所述换档控制杆(4-3)与所述支撑箱体(1)之间。

4.根据权利要求3所述的操纵装置，其特征在于，所述操纵装置还包括：

所述换档控制杆(4-3)上开设有限位孔，

换档限位机构(7)，设置在所述限位孔内，所述换档限位机构(7)的位置与所述十字轴底座(3-3)两侧开设的五个孔相对应；

所述换档限位机构(7)包括：选档锁止弹簧(7-1)及选档限位钢球(7-2)；所述选档锁止弹簧(7-1)设置在所述限位孔内，所述选档限位钢球(7-2)设置在所述选档锁止弹簧(7-1)的两端，所述选档限位钢球(7-2)与所述十字轴底座(3-3)两侧开设的五个孔相配合。

5.根据权利要求1所述的操纵装置，其特征在于，所述换档机构包括：

一档、二档部件(5-1)，设置在所述换档底座(2)内，所述操纵机构(4)的一端活动设置所述一档、二档部件(5-1)内；

三档、四档部件，设置在所述换档底座(2)内，所述操纵机构(4)的一端活动设置所述三档、四档部件内；

五档、六档部件，设置在所述换档底座(2)内，所述操纵机构(4)的一端活动设置所述五档、六档机构内；

七档、八档部件，设置在所述换档底座(2)内，所述操纵机构(4)的一端活动设置所述七档、八档部件的位置内；

倒档部件(5-2)，设置在所述换档底座(2)内，所述倒档部件(5-2)与所述一档、二档机构(5-1)的另一端连接。

6.根据权利要求5所述的操纵装置，其特征在于，所述一档、二档机构包括：

定位导向轴(5-14)，设置在所述换档底座(2)上；

拨块(5-11)，活动设置在所述定位导向轴(5-14)上，所述拨块(5-11)一端开设有凹槽，所述操纵机构(4)的一端活动设置在所述凹槽内；

回位弹簧(5-12)，设置在所述凹槽内；

顶杆(5-13)，一端与所述回位弹簧(5-12)连接，所述顶杆(5-13)的长度大于所述凹槽的深度；

拨叉轴(5-15)，一端与所述拨块(5-11)的另一端连接，另一端设置有位移传感器(5-16)。

7.根据权利要求6所述的操纵装置，其特征在于，所述倒档部件包括：

倒档顶杆(5-22)，一端与所述拨块(5-11)接触；

倒档回位弹簧(5-21)，与所述倒档顶杆(5-22)的另一端连接；

倒档锁止单元(5-23)，与所述拨块(5-11)连接；所述倒档锁止单元(5-23)包括：倒档锁止挡板(5-231)，一端设置在所述拨块(5-11)开设的凹槽内，另一端开设有坡口；倒档限位支座(5-232)，设置在所述支撑箱体(2)内，所述坡口与所述倒挡限位支座(5-232)的台阶接触；倒档位移传感器(5-233)，设置在所述倒档限位支座(5-232)的凸台上。

8.根据权利要求6所述的操纵装置，其特征在于，所述互锁机构包括：

互锁钢球(8-1)，活动设置在所述拨叉轴的两侧面上开设的互锁凹槽(5-151)上，所述互锁钢球(8-1)之间开设有互锁钢球孔(8-3)；

互锁销(8-2)，穿过所述换档底座(2)与所述互锁钢球(8-1)连接。

9.根据权利要求8所述的操纵装置，其特征在于，所述离合机构包括：

离合锁销(6-1)，活动设置在所述互锁钢球孔(8-3)内；

离合锁止弹簧(6-2)，设置在所述换档底座(2)内，所述离合锁止弹簧(6-2)一端与所述离合锁销(6-1)接触；

拉索(6-3)，一端穿过所述换档底座(2)内与所述离合锁销(6-1)连接；

离合踏板，与所述拉索(6-3)另一端连接。

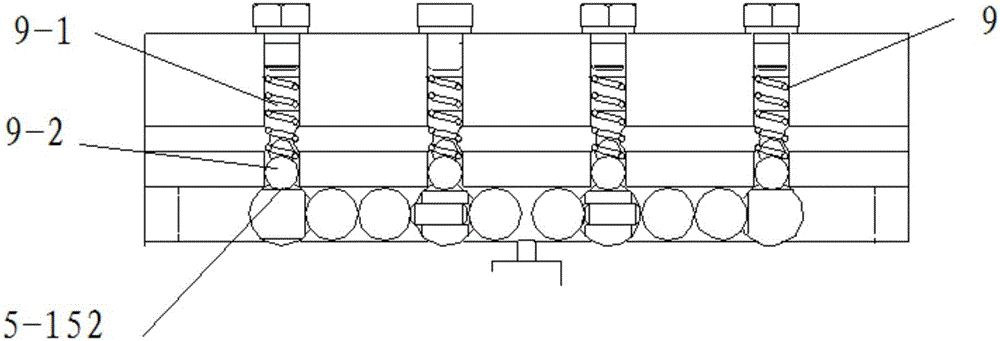

10.根据权利要求6所述的操纵装置，其特征在于，所述档位自锁机构包括：

自锁弹簧(9-1)，一端与所述换档底座(2)接触；

自锁钢球(9-2)，一端与所述自锁弹簧(9-1)连接，另一端活动设置在所述拨叉轴沿轴向开设的自锁凹槽(5-152)内。
