一种显示面板的灰阶补偿方法、装置和系统与流程

本发明实施例涉及显示技术领域，尤其涉及一种显示面板的灰阶补偿方法、装置和系统。

背景技术：

在制造显示面板时，由于生产工艺等方面缺陷，显示面板中会出现各像素点在同一灰阶值下显示的亮度不均匀的现象，也即出现较亮或较暗的像素点。

针对上述现象，现有技术中，利用伽马曲线对像素点进行校正，并不能达到很好的补偿效果。

因此，如何对各像素点的进行补偿以解决显示面板显示不均匀，成为亟待解决的问题。

技术实现要素：

本发明提供一种显示面板的灰阶补偿方法、装置和系统，以实现对显示面板进行灰阶补偿，从而使显示面板能够均匀显示。

第一方面，本发明实施例提供了一种显示面板的灰阶补偿方法，包括：

获取所述显示面板的目标子像素在多个不相同的灰阶下的亮度值,以获取多组所述灰阶和与所述灰阶对应的亮度值；

根据多组所述灰阶和与所述灰阶对应的亮度值，获取所述目标子像素的伽马平均值；

根据所述伽马平均值对目标子像素的目标灰阶进行补偿，获取所述目标子像素在目标亮度下的补偿灰阶。

第二方面，本发明实施例提供了一种显示面板的灰阶补偿装置，包括：

亮度获取模块，用于获取所述显示面板的目标子像素在多个不相同的灰阶下的亮度值；

伽马平均值获取模块，用于根据多组所述灰阶和与所述灰阶对应的亮度值，获取所述目标子像素的伽马平均值；

补偿灰阶获取模块，用于根据所述伽马平均值对目标子像素的目标灰阶进行补偿，获取所述目标子像素在目标亮度下的补偿灰阶。

第三方面，本发明实施例提供了一种显示面板的灰阶补偿系统，包括上述任一所述的灰阶补偿装置、电荷耦合器件相机和显示面板。

本发明实施例提供的显示面板的灰阶补偿方法、装置和系统，首先获取显示面板的目标子像素在多个不相同的灰阶下的亮度值，然后根据得到的多组灰阶和与各灰阶对应的亮度值，获取目标子像素的伽马平均值，最终根据伽马平均值对目标子像素的目标灰阶进行补偿，得到目标子像素在目标亮度下的补偿灰阶，通过对目标子像素的灰阶进行补偿，使得目标子像素在补偿后灰阶下的亮度与目标亮度基本相同，从而实现对显示面板进行灰阶补偿。

附图说明

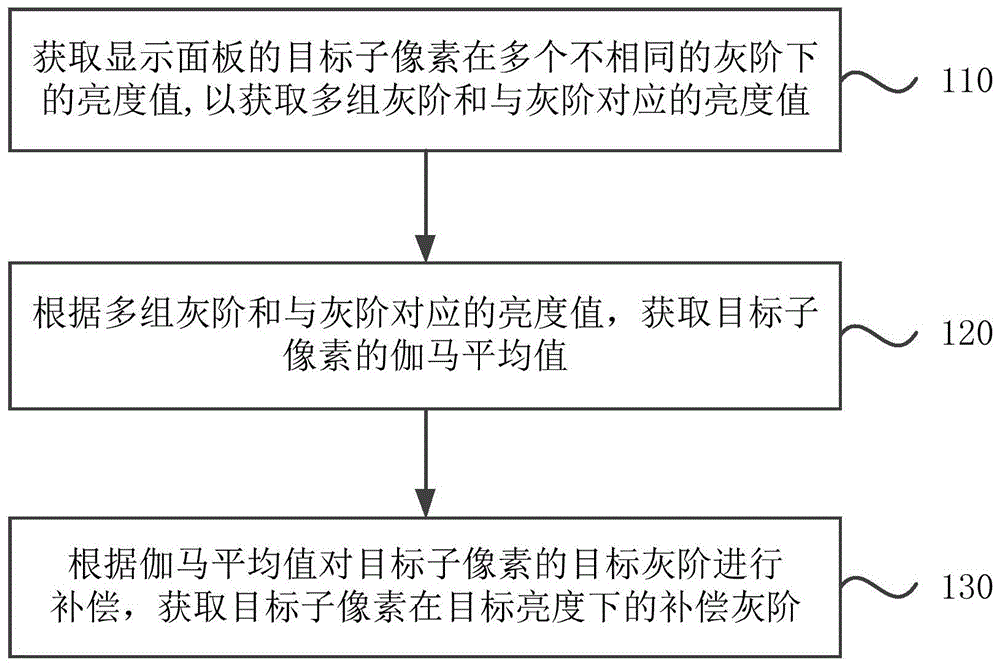

图1是本发明实施例中提供的一种显示面板的灰阶补偿方法的流程示意图；

图2是本发明实施例中提供的一种显示面板的灰阶补偿装置的结构示意图；

图3是本发明实施例中提供的另一种显示面板的灰阶补偿装置的结构示意图；

图4是本发明实施例中提供的一种显示面板的灰阶补偿系统的结构示意图。

具体实施方式

下面结合附图和实施例对本发明作进一步的详细说明。可以理解的是，此处所描述的具体实施例仅仅用于解释本发明，而非对本发明的限定。另外还需要说明的是，为了便于描述，附图中仅示出了与本发明相关的部分而非全部结构。

图1是本发明实施例中提供的一种显示面板的灰阶补偿方法的流程示意图。该方法适用于显示面板中各子像素在同一灰阶下显示不均匀，从而需要对显示面板的各子像素进行灰阶补偿的情况。该方法可以由配置在显示面板的灰阶补偿系统中的显示面板的灰阶补偿装置来执行。显示面板的灰阶补偿装置可以由软件和/或硬件的方式来实现。

参考图1，本发明实施例中提供的一种显示面板的灰阶补偿方法包括如下步骤：

步骤110、获取显示面板的目标子像素在多个不相同的灰阶下的亮度值,以获取多组灰阶和与灰阶对应的亮度值。

显示面板像素阵列中每个像素点通常包括至少三个子像素点，比如包括红色子像素、绿色子像素和蓝色子像素。通过获取显示面板的目标子像素在多个不相同的灰阶下的亮度值，能够获取到多组灰阶和与该灰阶对应的亮度值。示例性的，如果目标子像素为红色子像素，则通过获取红色子像素分别在20、40、80、100和255灰阶下的亮度值，即可得到该红色子像素多组灰阶以及与该灰阶对应的亮度值。需要说明的是，获取灰阶以及与该灰阶对应的亮度值的组数，根据实际需要进行确定。另外，可以采用电荷耦合器件相机获取各子像素的亮度值。

步骤120、根据多组灰阶和与灰阶对应的亮度值，获取目标子像素的伽马平均值。

根据上述步骤中得到的多组灰阶和与灰阶对应的亮度值，通过计算能够得到目标子像素的伽马平均值。示例性的，首先目标子像素在各灰阶下的伽马值，对所获得的各伽马值进行求取平均值，即得到目标子像素的伽马平均值。

步骤130、根据伽马平均值对目标子像素的目标灰阶进行补偿，获取目标子像素在目标亮度下的补偿灰阶。

在得到目标子像素在目标灰阶下的目标亮度后，结合上述步骤中获取到的目标子像素的伽马平均值，通过计算可得到目标灰阶的补偿灰阶。

本发明实施例提供的显示面板的灰阶补偿方法，首先获取显示面板的目标子像素在多个不相同的灰阶下的亮度值，然后根据得到的多组灰阶和与各灰阶对应的亮度值，获取目标子像素的伽马平均值，最终根据伽马平均值对目标子像素的目标灰阶进行补偿，得到目标子像素在目标亮度下的补偿灰阶，通过对目标子像素的灰阶进行补偿，使得目标子像素在补偿后灰阶下的亮度与目标亮度基本相同，从而实现对显示面板进行灰阶补偿。

可选的，在上述灰阶补偿方法中，目标子像素为显示面板中的任一子像素。目标子像素可以是显示面板中的任何一个子像素，对显示面板中的任意一个子像素均可采用上述灰阶补偿方法进行灰阶补偿。

可选的，在上述灰阶补偿方法中，在获取目标子像素在目标亮度下的补偿灰阶之后，还包括：将目标子像素按照补偿后的灰阶显示。具体的，在获取到目标子像素的补偿灰阶后，能够得到目标子像素补偿后的灰阶大小。使目标子像素按照补偿后的灰阶进行显示，则实现对目标子像素的灰阶补偿。

可选的，在上述灰阶补偿方法中，在获取所述显示面板的目标子像素在多个不相同的灰阶下的亮度值之前，还包括：使显示面板各像素点中发出同种颜色光的子像素同时发光；获取所有发光子像素在目标灰阶下的亮度值，将所有发光子像素亮度值的平均值确定为目标子像素在目标灰阶下的目标亮度值。具体的，使显示面板各像素点中发出同种颜色光的子像素同时发光，便于对所有同种颜色的子像素同时进行补偿处理，简化处理过程。另外，通过将所有发光子像素亮度值的平均值确定为目标子像素在目标灰阶下的目标亮度值，也即使同种颜色的子像素在目标灰阶下的目标亮度值为同一个亮度值，那么在进行灰阶补偿后，同种颜色的子像素的显示亮度基本相同，显示效果更好。

可选的，在上述灰阶补偿方法中，所述根据多组灰阶和与灰阶对应的亮度值，获取目标子像素的伽马平均值包括：按照如下公式计算所述目标子像素的伽马平均值，

其中，B为所述目标子像素的伽马平均值，N为大于1且小于255的整数，i为1到N中的任一整数，Li为所述目标子像素在灰阶为Gi时的亮度值，灰阶Gi大于0且小于255，L255为所述目标子像素在灰阶为255时的亮度值。示例性的，在获取5组目标子像素的灰阶G1、G2、G3、G4、G5和对应的亮度L1、L2、L3、L4、L5后，将这5组数据代入公式(1)中，可得到目标子像素的伽马平均值B。

可选的，在上述灰阶补偿方法中，根据伽马平均值对目标子像素的目标灰阶进行补偿，获取目标子像素在目标亮度下的补偿灰阶包括：按照如下公式计算所述目标子像素在目标亮度下的补偿灰阶，

其中，G为所述目标子像素的灰阶为Gi时的补偿灰阶，LGi为与Gi对应的目标子像素的目标亮度值。具体的，通过光学检测设备可以测得目标子像素在灰阶为255时的亮度值L255，并在获取到目标子像素的伽马平均值B后，代入上述公式(2)即得到灰阶Gi的补偿灰阶G。目标子像素在任何灰阶下的伽马值均不能代表在其他灰阶的伽马值，利用多个灰阶下得到的伽马平均值对目标子像素的灰阶进行补偿，可以有效地减少补偿误差，减少对灰阶进行补偿的数据处理时间。

可选的，在上述灰阶补偿方法中，在按照公式(2)计算所述目标子像素在目标亮度下的补偿灰阶之后包括：存储目标子像素在目标亮度下的补偿灰阶。具体的，在计算出目标子像素在目标亮度下的补偿灰阶之后，将该补偿灰阶存储起来，便于后续烧入显示面板以对目标子像素进行灰阶补偿。

图2是本发明实施例中提供的一种显示面板的灰阶补偿装置的结构示意图，参考图2，本发明实施例提供了一种显示面板的灰阶补偿装置，该灰阶补偿装置包括：亮度获取模块21、伽马平均值获取模块22、补偿灰阶获取模块23。

其中，亮度获取模块21，用于获取显示面板的目标子像素在多个不相同的灰阶下的亮度值；伽马平均值获取模块22，用于根据多组灰阶和与灰阶对应的亮度值，获取目标子像素的伽马平均值；补偿灰阶获取模块23，用于根据伽马平均值对目标子像素的目标灰阶进行补偿，获取目标子像素在目标亮度下的补偿灰阶。

本发明实施例提供的显示面板的灰阶补偿装置，首先获取显示面板的目标子像素在多个不相同的灰阶下的亮度值，然后根据得到的多组灰阶和与各灰阶对应的亮度值，获取目标子像素的伽马平均值，最终根据伽马平均值对目标子像素的目标灰阶进行补偿，得到目标子像素在目标亮度下的补偿灰阶，通过对目标子像素的灰阶进行补偿，使得目标子像素在补偿后灰阶下的亮度与目标亮度基本相同，从而实现对显示面板进行灰阶补偿。

可选的，在上述装置中，还包括：显示模块(图2中未示出)，用于将目标子像素按照补偿后的灰阶显示。

可选的，在上述装置中，伽马平均值获取模块22具体用于：按照如下公式计算目标子像素的伽马平均值，

其中，B为目标子像素的伽马平均值，N为大于1且小于255的整数，i为1到N中的任一整数，Li为目标子像素在灰阶为Gi时的亮度值，灰阶Gi大于0且小于255，L255为目标子像素在灰阶为255时的亮度值。

可选的，在上述装置中，补偿灰阶获取模块23具体用于：按照如下公式计算目标子像素在目标亮度下的补偿灰阶，

其中，G为目标子像素的补偿灰阶，LGi为目标子像素的目标亮度值。

图3是本发明实施例中提供的另一种显示面板的灰阶补偿装置的结构示意图，参考图3，可选的，在上述装置中，还包括：存储模块24，用于存储目标子像素在目标亮度下的补偿灰阶。

可选的，在上述装置中，还可以包括：驱动模块25，用于使显示面板各像素点中发出同种颜色光的子像素同时发光；目标亮度值确定模块26，用于获取所有发光子像素在目标灰阶下的亮度值，将所有发光子像素亮度值的平均值确定为目标子像素在目标灰阶下的目标亮度值。

可选的，在上述装置中，目标子像素为显示面板的任一子像素。

需要说明的是，本发明实施例所提供的显示面板的灰阶补偿装置可以用于执行本发明实施例所提供的显示面板的灰阶补偿方法，具备相应的功能和有益效果。

图4是本发明实施例中提供的一种显示面板的灰阶补偿系统的结构示意图。参考图4，本发明实施例提供一种显示面板的灰阶补偿系统，包括上述任一所述的灰阶补偿装置31、电荷耦合器件相机32和显示面板33。具体的，所述电荷耦合器件相机32用于采集所述显示面板33中电子图像的图像信息，灰阶补偿装置31根据该图像信息对显示面板33中的目标子像素进行灰阶补偿，并使目标子像素按照补偿后的灰阶显示以完成灰阶补偿。本发明实施例所提供的显示面板的灰阶补偿系统可以用于执行本发明实施例所提供的显示面板的灰阶补偿方法，具备相应的功能和有益效果。

在上述灰阶补偿系统的基础上，显示面板33可以为有机发光显示面板。在现有的有机发光显示面板中，各个子像素特别是显示不均区域的伽马曲线的偏差通常比较大，采用本发明实施例提供的显示面板的灰阶补偿方法，可以更有效地对显示面板进行灰阶补偿，从而使显示更均匀。

注意，上述仅为本发明的较佳实施例及所运用技术原理。本领域技术人员会理解，本发明不限于这里所述的特定实施例，对本领域技术人员来说能够进行各种明显的变化、重新调整和替代而不会脱离本发明的保护范围。因此，虽然通过以上实施例对本发明进行了较为详细的说明，但是本发明不仅仅限于以上实施例，在不脱离本发明构思的情况下，还可以包括更多其他等效实施例，而本发明的范围由所附的权利要求范围决定。
