微型物理光学观测器的制作方法

本实用新型涉及一种教学实验仪器，具体讲是一种微型物理光学观测器。

背景技术：

目前，在学校的教学过程中，往往会使用各种实验仪器来对学生们演示各种物理现象。光具有波粒二象性，即既可把光看成一种频率很高的电磁波，也可把光看成是一个粒子，即光量子，简称光子。光学观测器是教学过程中常用的一种教学仪器，而现有技术的光学观测器在使用过程中往往存在着使用不够灵活方便的缺陷，有待进一步地改善。

技术实现要素：

鉴于上述现有技术的缺陷，本实用新型的目的在于：提供一种使用灵活方便的微型物理光学观测器。

本实用新型的技术解决方案是：微型物理光学观测器，包括底座、设置在底座顶部一侧具有的凸台上的固定座、安装在固定座顶端的支架、可转动地设置在支架上的转盘、固定在转盘上的胶片、设置在底座顶部另一侧的手柄、设置在手柄内的电源以及固定在手柄顶端内侧且与电源电连接的激光头，所述手柄上设有开关，所述凸台上设有用于控制固定座上下平移的Z向调整机构，所述固定座上设有用于控制支架前后平移的Y向调整机构。

进一步地，所述凸台的前后两端均设有一通孔，所述Z向调整机构包括穿设在两通孔中的连接杆、固定在连接杆两端的Z向调整旋钮以及固定在连接杆中间的Z向调整齿轮，所述固定座包括相互配合的左壳体和右壳体，所述右壳体的内壁上设有与Z向调整齿轮啮合的多个Z向齿条。

进一步地，所述Y向调整机构包括横向穿设在固定座上的连接柱、固定在连接柱一端且位于左壳体外侧的Y向调整旋钮、固定在连接柱另一端且位于右壳体外侧的固定环、固定在连接柱中间的Y向调整齿轮以及固定在支架底部且与Y向调整齿轮啮合的多个齿板。

进一步地，所述连接柱从左至右依次贯穿左壳体和右壳体。

进一步地，所述胶片卡在转盘的中间。

进一步地，所述支架内具有一容置槽，所述容置槽内卡入有一弹簧，弹簧的顶部设有一钢珠，钢珠的顶部压紧转盘的底部。

进一步地，所述激光头与手柄可拆式连接。

进一步地，所述手柄的顶端内侧具有供激光头插入的卡槽，所述激光头插入卡槽后与手柄卡接。

应用本实用新型所提供的微型物理光学观测器，其有益效果是：凸台上设有用于控制固定座上下平移的Z向调整机构，固定座上设有用于控制支架前后平移的Y向调整机构，使用时用手打开开关，激光头射出的光线就照射到了转盘上的胶片上，通过Z向调整机构和Y向调整机构来调整转盘的位置，以方便人们观察，使用灵活方便，使用时可以转动转盘，可以灵活方便地观察出光的反射、折射及衍射等现象。

附图说明

图1为本实用新型的一个整体结构示意图；

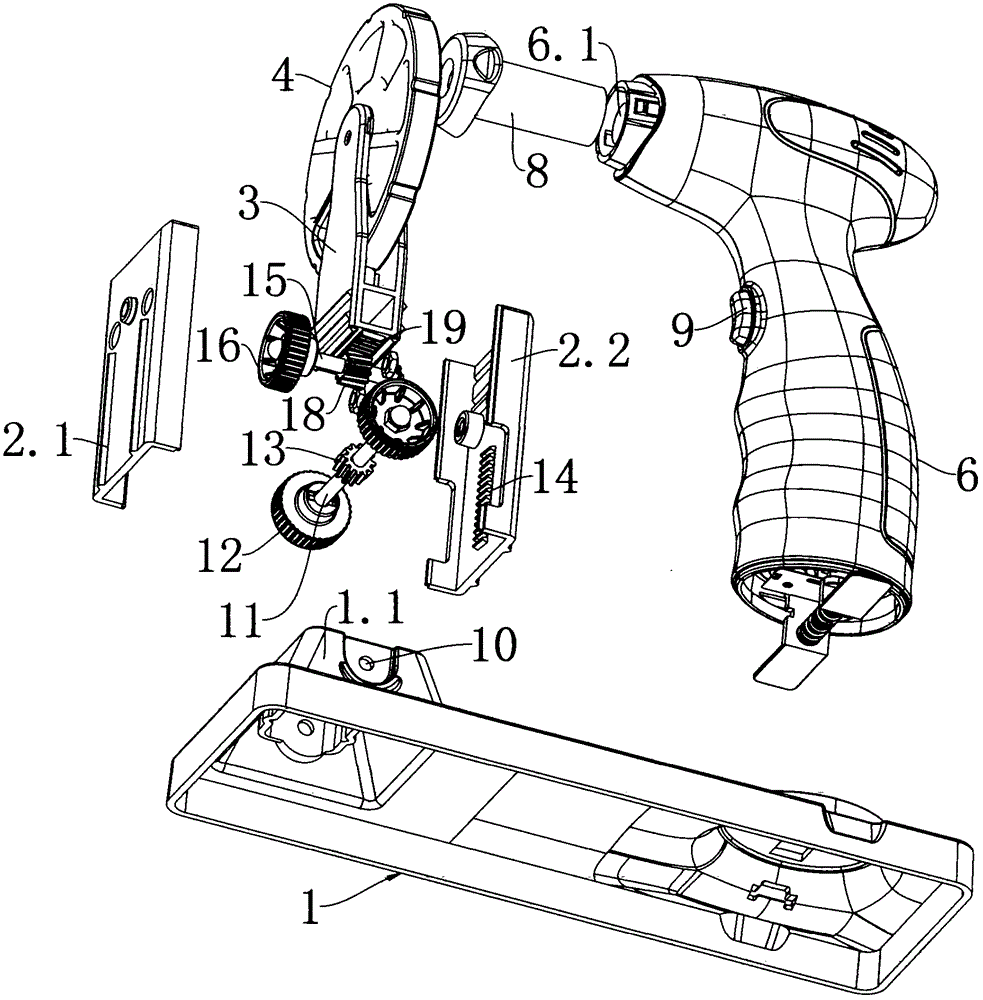

图2为本实用新型的分解示意图；

图3为本实用新型的主视示意图；

图4为本实用新型的左视示意图；

图5为图5中A-A方向的剖视示意图。

图中所示：1-底座，1.1-凸台，2-固定座，2.1-左壳体，2.2-右壳体，3-支架，4-转盘，5-胶片，6-手柄，6.1-卡槽，7-电源，8-激光头，9-开关，10-通孔，11-连接杆，12-Z向调整旋钮，13-Z向调整齿轮，14-Z向齿条，15-连接柱，16-Y向调整旋钮，17-固定环，18-Y向调整齿轮，19-齿板，20-容置槽，21-弹簧，22-钢珠。

具体实施方式

为比较直观、完整地理解本实用新型的技术方案，现就结合本实用新型附图进行非限制性的特征说明如下：

如图1-图5所示，微型物理光学观测器，包括底座1、设置在底座1顶部一侧具有的凸台1.1上的固定座2、安装在固定座2顶端的支架3、可转动地设置在支架3上的转盘4、卡在转盘4中间的胶片5、设置在底座1顶部另一侧的手柄6、设置在手柄6内的电源7以及固定在手柄6顶端内侧且与电源7电连接的激光头8，手柄6上设有开关9，凸台1.1上设有用于控制固定座2上下平移的Z向调整机构，固定座2上设有用于控制支架3前后平移的Y向调整机构。

凸台1.1的前后两端均设有一通孔10，Z向调整机构包括穿设在两通孔10中的连接杆11、固定在连接杆11两端的Z向调整旋钮12以及固定在连接杆11中间的Z向调整齿轮13，固定座2包括相互配合的左壳体2.1和右壳体2.2，右壳体2.2的内壁上设有与Z向调整齿轮13啮合的多个Z向齿条14。如图3所示，顺时针转动Z向调整旋钮12时固定座2下移，逆时针转动Z向调整旋钮12时固定座2上移。

Y向调整机构包括横向穿设在固定座2上的连接柱15、固定在连接柱15一端且位于左壳体2.1外侧的Y向调整旋钮16、固定在连接柱15另一端且位于右壳体2.2外侧的固定环17、固定在连接柱15中间的Y向调整齿轮18以及固定在支架3底部且与Y向调整齿轮18啮合的多个齿板19，连接柱15从左至右依次贯穿左壳体2.1和右壳体2.2。如图4所示，顺时针转动Y向调整旋钮16时支架3前移，逆时针转动Y向调整旋钮16时支架3后移。

为了方便转动转盘4，且使得转完后的转盘4不会随意摆动，支架3内具有一容置槽20，容置槽20内卡入有一弹簧21，弹簧21的顶部设有一钢珠22，钢珠22的顶部压紧转盘4的底部。

激光头8与手柄6可拆式连接。手柄6的顶端内侧具有供激光头8插入的卡槽，激光头8插入卡槽后与手柄6卡接。使用时可以根据实用需求选择不同的激光头8安装，可以方便地观察出光的反射、折射及衍射等现象。

本实用新型所提供的微型物理光学观测器，凸台1.1上设有用于控制固定座2上下平移的Z向调整机构，固定座2上设有用于控制支架3前后平移的Y向调整机构，使用时用手打开开关9，激光头8射出的光线就照射到了转盘4上的胶片5上，通过Z向调整机构和Y向调整机构来调整转盘4的位置，以方便人们观察，使用灵活方便，使用时可以转动转盘4，可以灵活方便地观察出光的反射、折射及衍射等现象。

当然，以上仅为本实用新型的较佳实施例而已，非因此即局限本实用新型的专利范围，凡运用本实用新型说明书及图式内容所为之简易修饰及等效结构变化，均应同理包含于本实用新型的专利保护范围之内。
