多功能折叠笔的制作方法

本实用新型涉及一种多功能折叠笔。

背景技术：

目前，常规的笔携带不够方便，尤其是在需要随身携带时，长长的笔身在携带过程中容易戳伤携带者、或者因意外而折断；同时，常规的笔仅仅只有书写功能，功能单一，因此容易导致携带者忘记携带。

技术实现要素：

本实用新型的目的在于克服上述不足，提供一种携带方便且具有照明功能的多功能折叠笔。

本实用新型的目的是这样实现的：

一种多功能折叠笔，所述多功能折叠笔包含有笔杆和连接筒，所述笔杆顶部竖向设置有一插接槽，所述插接槽内安装有一C形弹片，所述C形弹片的两端固定在插接槽的内壁上，所述C形弹片中间凸起部与插接槽的内壁紧密接触；所述笔杆顶部还安装有连接耳板，所述连接筒通过销轴铰接于该连接耳板上；所述连接筒底部设置有插片，该插片插置于插接槽内，且插片位于C形弹片中部插接槽的内壁之间；

所述连接筒的顶部为透明板，所述连接筒内设置有蓄电池和反射镜，所述反射镜的反射面为弧形结构，且反射镜的反射面朝向连接筒的顶部透明板，所述反射镜的反射面的底部安装有LED颗粒，所述连接筒的外壁上安装有按键，所述蓄电池、按键和LED颗粒串联构成一回路。

本实用新型一种多功能折叠笔，所述反射镜上设置有供电缆穿过的通孔。

与现有技术相比，本实用新型的有益效果是：

本实用新型铰接的两段式结构，因此携带时可方便的将其折叠后进行随身携带，降低了其长度，防止携带过程中因过长而戳伤携带者；同时，增加照明功能后，可外夜晚进行照明，从而使得携带者不容易忘记随身携带。

附图说明

图1为本实用新型一种多功能折叠笔的结构示意图。

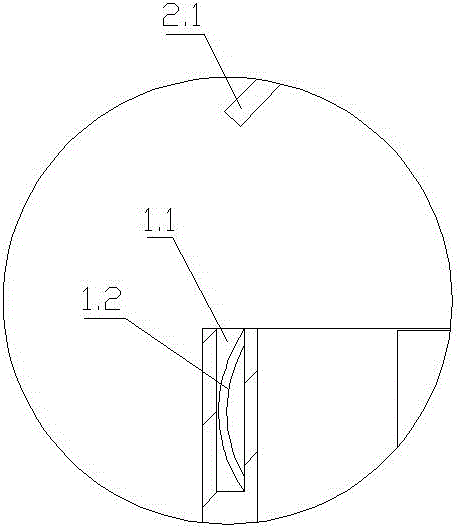

图2为本实用新型一种多功能折叠笔的局部放大图。

其中：

笔杆1、连接筒2；

插接槽1.1、C形弹片1.2、连接耳板1.3；

插片2.1、蓄电池2.2、按键2.3、反射镜2.4、LED颗粒2.5。

具体实施方式

参见图1和图2，本实用新型涉及的一种多功能折叠笔，所述多功能折叠笔包含有笔杆1和连接筒2，所述笔杆1顶部竖向设置有一插接槽1.1，所述插接槽1.1内安装有一C形弹片1.2，所述C形弹片1.2的两端固定在插接槽1.1的内壁上，所述C形弹片1.2中间凸起部与插接槽1.1的内壁紧密接触；所述笔杆1顶部还安装有连接耳板1.3，所述连接筒2通过销轴铰接于该连接耳板1.3上；所述连接筒2底部设置有插片2.1，该插片2.1插置于插接槽1.1内，且插片2.1位于C形弹片1.2中部插接槽1.1的内壁之间；

所述连接筒2的顶部为透明板，所述连接筒2内设置有蓄电池2.2和反射镜2.4，所述反射镜2.4的反射面为弧形结构，且反射镜2.4的反射面朝向连接筒2的顶部透明板，所述反射镜2.4的反射面的底部安装有LED颗粒2.5，所述连接筒2的外壁上安装有按键2.3，所述蓄电池2.2、按键2.3和LED颗粒2.5串联构成一回路，从而当按下按键2.3后可进行发光照明；

进一步的，所述反射镜2.4上设置有供电缆穿过的通孔，从而完成电路接线；

另外：需要注意的是，上述具体实施方式仅为本专利的一个优化方案，本领域的技术人员根据上述构思所做的任何改动或改进，均在本专利的保护范围之内。
