一种音乐教学用黑板的制作方法

本实用新型涉及教学器械技术领域，具体是指一种音乐教学用黑板。

背景技术：

作为学生过来的我们，每天打扫卫生，擦黑板，这些都是非常简单的事，但是擦黑板时，会有大量的粉笔灰产生，对擦拭黑板的人造成伤害，而且粉笔灰得不到有效收集，会对教室环境造成不良影响，影响学生的上课和老师教学的效率。因此，在有效保证擦拭效果的基础上，设计一款不会对人体造成伤害，且可有效及时对粉笔灰进行收集的音乐教学用黑板是本实用新型的研究目的。

技术实现要素：

针对上述现有技术存在的不足之处，本实用新型在于提供一种音乐教学用黑板，能够有效解决上述现有技术存在的问题。

本实用新型的技术方案是：

一种音乐教学用黑板，包括黑板本体和擦板机构，所述黑板本体的两侧设有相应的护板，所述擦板机构包含可移动装置于所述两个护板之间的刮板，所述刮板内侧上方1/2的宽度位置上设置有与黑板本体相接触的粘毛；所述护板内侧均设有滑道，所述滑道内均装置有相应的螺杆，所述刮板的两侧分别装置有定位螺母，所述刮板通过其定位螺母与相应的螺杆配合装置于所述两个护板之间，所述螺杆均连接有相应的驱动电机，所述驱动电机为同步正反转电机；所述黑板本体的底部设置有一粉尘集中槽，所述粉尘集中槽的开口处装置有隔离板，所述隔离板上分布有诸多粉尘透过孔。

作为优选，所述黑板本体两侧设有若干收纳槽。

作为优选，所述收纳槽内通过金属软管安装有LED灯和麦克风

本实用新型具有以下有益效果：

本实用新型在使用完成后进行黑板本体擦拭时，只需通过启动驱动电机驱动相应的螺杆，从而带动定位螺母，即带动刮板移动，在粘毛的作用下，有效进行黑板本体擦拭。粘毛设置于刮板内侧上方1/2的宽度位置上，这样一来，擦拭时，产生的粉笔灰会被刮板内侧下方1/2宽度的位置挡住，有效防止飘散，可及时进行掉落收集。提高了擦拭效果的同时，减轻粉笔灰对人的伤害。

附图说明

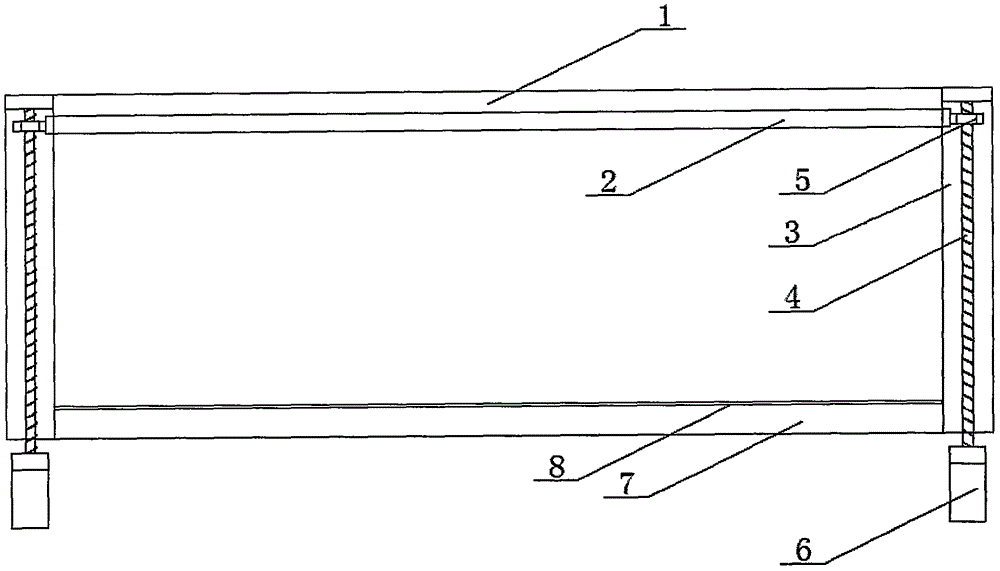

图1为本实用新型的结构示意图。

图2为本实用新型的剖视图。

具体实施方案

为了便于本领域技术人员理解，现将实施例结合附图对本发明的结构作进一步详细描述：

如图1-图2所示，本实用新型实施例提供了一种音乐教学用黑板，包括黑板本体1和擦板机构2，所述黑板本体1的两侧设有相应的护板3，所述擦板机构2包含可移动装置于所述两个护板3之间的刮板21，所述刮板21内侧上方1/2的宽度位置上设置有与黑板本体1相接触的粘毛22；所述护板3内侧均设有滑道，所述滑道内均装置有相应的螺杆4，所述刮板21的两侧分别装置有定位螺母5，所述刮板21通过其定位螺母5与相应的螺杆4配合装置于所述两个护板3之间，所述螺杆4均连接有相应的驱动电机6，所述驱动电机6为同步正反转电机；所述黑板本体1的底部设置有一粉尘集中槽7，所述粉尘集中槽7的开口处装置有隔离板8，所述隔离板8上分布有诸多粉尘透过孔。

所述黑板本体两侧设有若干收纳槽。

所述收纳槽内通过金属软管安装有LED灯和麦克风。

其中，所述LED灯和麦克风上均设有电池盒，所述电池盒上设有开关，每个收纳槽一侧均铰接有活动门，收纳槽内设有若干挂钩，可用于进行教学工具的悬挂收纳。

本具体实施进行黑板本体擦拭时，只需通过启动驱动电机6驱动相应的螺杆4，从而带动定位螺母5沿螺杆4移动，带动刮板21移动，在粘毛22的作用下，有效进行黑板本体1擦拭。粘毛22设置于刮板21内侧上方1/2的宽度位置上，这样一来，擦拭时，产生的粉笔灰会被刮板21内侧下方1/2宽度的位置挡住，有效防止飘散，可及时进行掉落收集。提高了擦拭效果的同时，减轻粉笔灰对人的伤害。

以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属于本实用新型的涵盖范围。
